12 tanden spline bouten met flens

12 tanden spline bouten met flens zijn vaak geschikt voor projecten die stevige en antislipverbindingen vereisen. Het kan een beter koppel bieden en voorkomen dat bouten tijdens het aanscherpingsproces uitglijden. De bouten geproduceerd door Xiaoguo® Factory voldoen aan de uitvoeringsnorm van MS 14157B-1978.

Stuur onderzoek

Productomschrijving

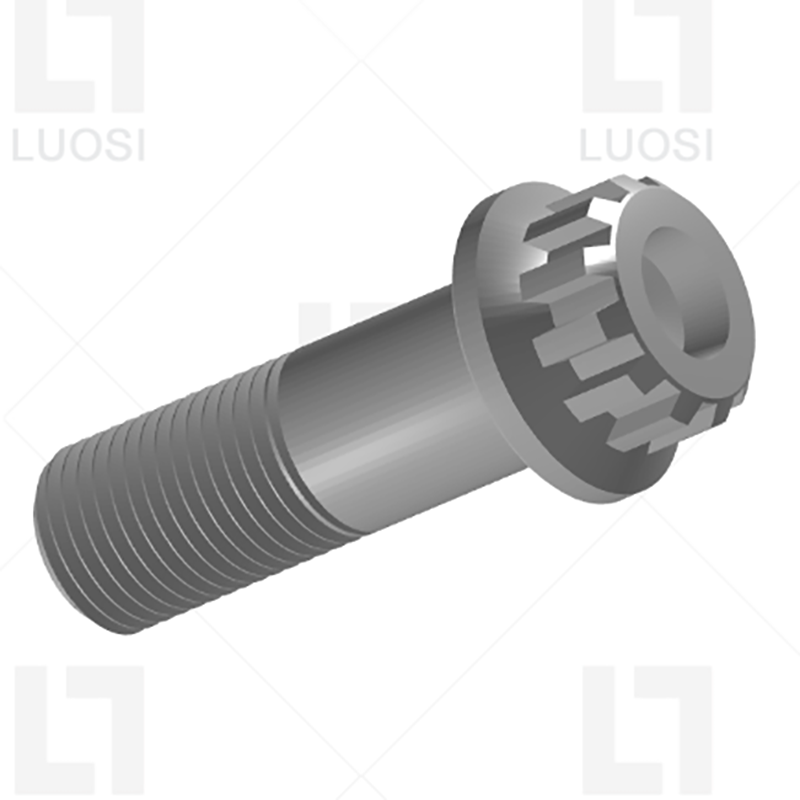

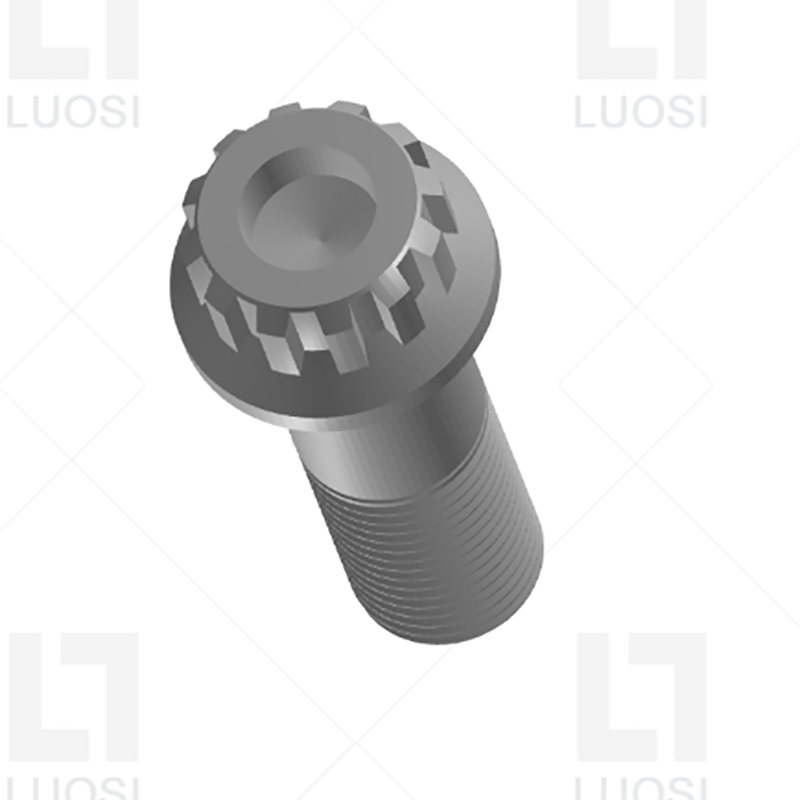

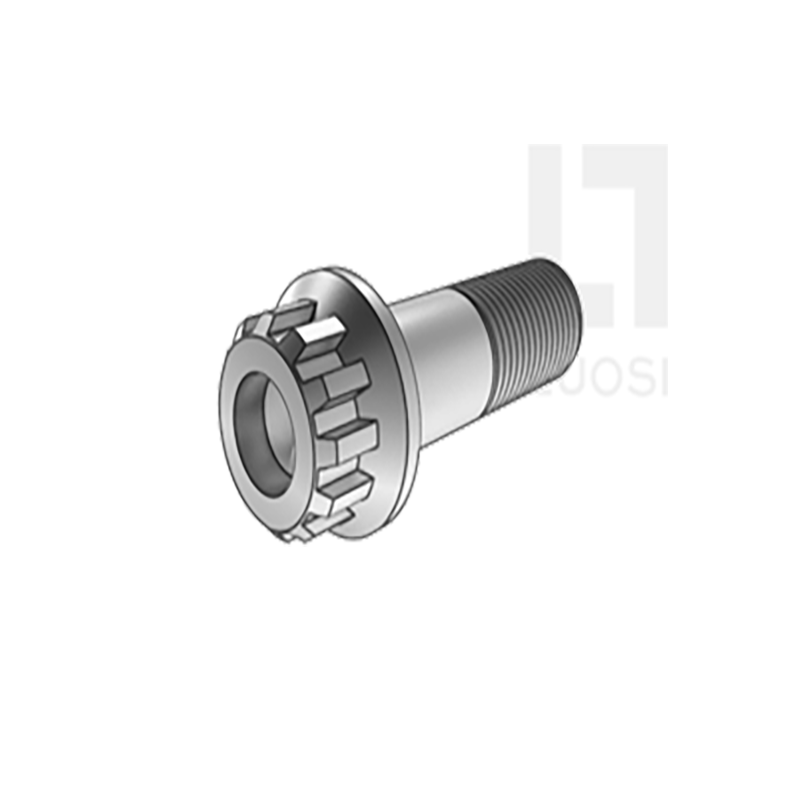

De kop van de 12 tanden spline -bouten met flens is ontworpen met 12 tanden, die nauw kunnen passen bij de bijpassende spline -socketsleutel. Aan de onderkant is er een flens zoals een pakking, die het contactgebied met het aangesloten materiaal kan vergroten.

Productfuncties

De 12 tanden spline -bouten met flens hebben een unieke structuur van 12 tanden spline plus flens. De spline met 12 tanden biedt meer krachttoepassingspunten, waardoor de aanscherping beter en soepeler wordt. Flenzen verspreiden de druk, verbeteren de stabiliteit van de verbinding en voorkomen dat bouten loskomen.

Deze bouten kunnen worden verbonden met de wortel van het windturbineblad. De mesbout wordt onderworpen aan een centrifugale kracht van 20 ton. Het kan ladingen dragen. De spline -kop kan een hydraulisch koppel van 1.000 N · m weerstaan. De flens kan voorkomen dat de wortel van het composietmateriaal barst als gevolg van microbeweging. Het moet om de vijf jaar worden vervangen en elk beschadigde mes kost maar liefst 250.000 Amerikaanse dollar.

De 12 tanden spline -bouten vereisen bijpassende spline -schroevendraaiers. Ze kunnen een enorm koppel overbrengen zonder te strippen, veel superieur aan zeshoekige bouten. De ingebouwde flens functioneert op dezelfde manier als een pakking, zodat u kunt besparen op extra componenten. Het is zeer geschikt voor het onderhoud van zwaar materieel.

12 tanden spline bouten met flens zijn niet gemakkelijk om mee te knoeien. De meeste mensen hebben geen spline -tools. Flenzen kunnen bouten onder trillingen vasthouden en ze worden gebruikt op openbare machines of spoorbanen waar diefstal een risico bestaat. Voor gebieden met een hoog vibratie (compressoren, generatoren) kunnen ze stevig worden vastgesteld. De spline -chauffeur zal niet naar buiten komen. De gekartelde flensoptie kan het oppervlak bijten. Er is geen vergrendelingsring vereist.

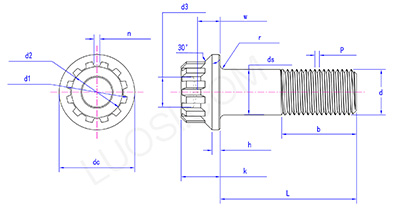

Productparameters

Mon	1/4	5/16	3/8	7/16	1/2	9/16	5/8	3/4	7/8
P	28	24	24	20	20	18	18	16	14
DC Max	0.438	0.531	0.649	0.75	0.828	0.938	1.05	1.23	1.438
DC Min	0.428	0.521	0.639	0.74	0.818	0.928	1.04	1.22	1.428
K Max	0.26	0.322	0.347	0.403	0.46	0.515	0.572	0.61	0.71
K min	0.25	0.312	0.337	0.393	0.45	0.505	0.562	0.6	0.7
H Max	0.055	0.071	0.079	0.092	0.112	0.122	0.133	0.165	0.19
H min min min Neur win min	0.035	0.051	0.059	0.072	0.092	0.102	0.113	0.145	0.17
B min	0.55	0.638	0.708	0.803	0.878	0.97	1.04	1.201	1.367
D3 Max Max	0.19	0.225	0.27	0.33	0.39	0.45	0.51	0.58	0.66
min	0.15	0.185	0.23	0.29	0.35	0.41	0.47	0.54	0.62
in mijnen	0.135	0.162	0.197	0.228	0.254	0.289	0.327	0.38	0.438
DS Max	0.2495	0.312	0.3745	0.473	0.4995	0.5615	0.624	0.749	0.874
Ds min	0.2485	0.311	0.3735	0.436	0.4985	0.5605	0.623	0.748	0.873
D1 Max	0.381	0.456	0.531	0.679	0.753	0.828	0.901	1.124	1.27
D1 min min minprame min minpramje min min minigheid	0.373	0.447	0.522	0.668	0.742	0.817	0.89	1.112	1.258
D2 Max	0.324	0.389	0.455	0.585	0.651	0.717	0.782	0.978	1.107
D2 min	0.318	0.383	0.448	0.578	0.644	0.711	0.774	0.97	1.099
n Max	0.037	0.043	0.05	0.061	0.068	0.073	0.079	0.097	0.108
n min minuut n min Nijn kuur minpunt	0.031	0.037	0.043	0.054	0.06	0.065	0.071	0.088	0.099
r Max	0.041	0.041	0.057	0.057	0.057	0.057	0.073	0.073	0.073
R min min min min Noto	0.031	0.031	0.047	0.047	0.047	0.047	0.063	0.063	0.063
