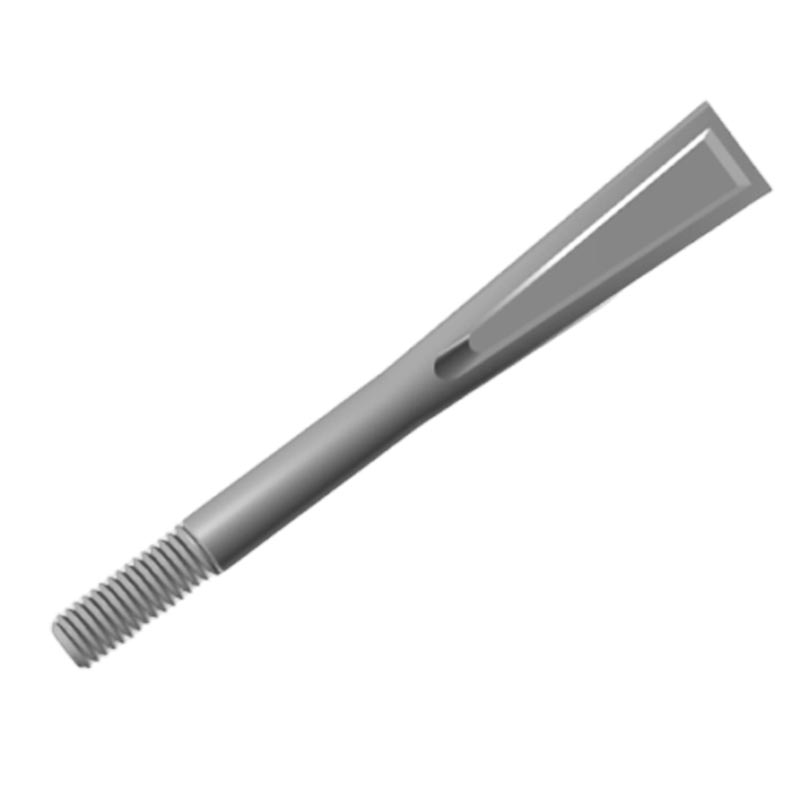

DIN529 type F ankerbouten zijn samengesteld uit staafvormige hoofdlichamen. Het ene uiteinde is voorzien van uitwendige schroefdraad en het andere uiteinde heeft een platte wigvormige kop. Bouten zijn doelgerichter en geschikt voor machines, gebouwen, enz. met speciale installatie- en bevestigingsvereisten.
DIN529 type F-ankerbouten hebben een sterk aanpassingsvermogen. Het kan in verschillende industrieën en scenario's worden gebruikt. De materialen zijn divers, waaronder koolstofstaal, roestvrij staal, enz., die aan de behoeften van verschillende omgevingen kunnen voldoen. De installatie is relatief gemakkelijk en het kost werknemers niet al te veel moeite om te werken. Het heeft specifieke specificaties en ontwerpen. Net zoals vastgelegd in de DIN 529-norm, hebben verschillende modellen duidelijke parameters in termen van diameter, steek, lengte, enz.

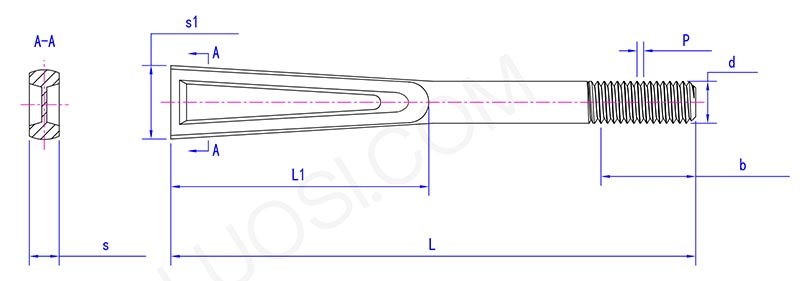

ma |
M8 |
M10 |
M12 |
M16 |
M20 |
M24 |
M30 |
M36 |
M42 |
M48 |
P |
1.25 | 1.5 | 1.75 | 2 | 2.5 | 3 | 3.5 | 4 | 4.5 | 5 |
maximaal |
22.5 | 28 | 33.5 | 44 | 55 | 66 | 82 | 98 | 114 | 130 |
B min |
20 | 25 | 30 | 40 | 50 | 60 | 75 | 90 | 105 | 120 |
s1 maximaal |
17 | 19 | 23 | 28 | 33 | 38 | 48 | 58 | 68 | 78 |
S1 min |
11 | 13 | 17 | 22 | 27 | 32 | 42 | 52 | 62 | 72 |
L1 maximaal |
55 | 55 | 60 | 90 | 100 | 125 | 135 | 195 | 205 | 225 |
L1 min |
45 | 45 | 50 | 80 | 90 | 115 | 125 | 185 | 195 | 215 |
maximaal |
7.5 | 9.5 | 11.5 | 15.5 | 19.5 | 23.5 | 27.5 | 31.5 | 37.5 | 43.5 |
s min |
4.5 | 6.5 | 8.5 | 12.5 | 16.5 | 20.5 | 24.5 | 28.5 | 34.5 | 40.5 |
DIN529 F-ankerbouten worden gebruikt om het mangatframe-afstelapparaat te bevestigen. Bij het afstellen van de verzonken putframes op de weg worden de stelringen vlak verankerd. De dubbele L-vormige koppen zijn volledig plat onder de stelring geplaatst. Werknemers boren gaten in de bestaande constructie, steken het L-vormige uiteinde van de bout horizontaal in en draaien deze vervolgens vast. Ze kunnen struikelgevaar bij verkeerstrillingen voorkomen.
DIN529 F-type ankerbouten worden gebruikt voor het installeren van barrièrevrije hellingleuningen. Als het nodig is om leuningen te installeren die voldoen aan de ADA-normen op betonnen hellingen, kunnen ze de beugels vlak houden. Boor gaten aan de rand van de oprit, plaats de L-vormige kopbouten evenwijdig aan het oppervlak en draai ze vast. Er zullen geen uitstekende delen zijn die aan de behuizing of buitenhuid kunnen blijven haken. Ze voldoen aan de toegankelijkheidsnormen.
DIN529 type F ankerbouten kunnen ook worden gebruikt om de bouten van historische stenen muren te herstellen. Als je een afbrokkelende stenen muur repareert, kunnen ze de muur stabiliseren. U hoeft alleen maar door de mortelverbinding te boren, de L-vormige kopbout plat op de steen in de muur te plaatsen en vast te draaien. Het ontwerp met dubbele klemming kan de steen vergrendelen zonder dat zichtbare bevestigingsmiddelen nodig zijn.
