E Borgring

E Circlip wordt ook wel E-Type borgring genoemd. Er zijn twee hoofdtypen: interne ringen voor behuizingsboringen en externe ringen voor asinstallaties. Met ISO-certificeringen zorgt Xiaoguo® ervoor dat alle producten voldoen aan strenge internationale normen.

Stuur onderzoek

Productomschrijving

Er zijn veel materialen waaruit u kunt kiezen voor E-borgveren, zoals roestvrij staal, koolstofstaal, aluminium of titaniumlegering, enz. Kies het juiste materiaal op basis van verschillende behoeften en scenario's. Roestvrijstalen elastische borgringen zijn roest- en corrosiebestendig en zijn meer geschikt voor gebruik in maritieme of chemische omgevingen. Elastische borgringen van koolstofstaal zijn hittebehandeld om een hogere hardheid te verkrijgen, waardoor ze een hogere treksterkte hebben, en zijn geschikt voor zware machines. De elastische borgring van aluminium of titaniumlegering is een lichtgewicht borgring die sterk en duurzaam is. Inconel® is een legering die bestand is tegen extreme temperaturen en geschikt is voor gebruik in de lucht- en ruimtevaart of op energiegebied. Het kiezen van het juiste materiaal kan onnodige kosten verminderen, de frequentie van vervanging verminderen en is slijtvast en duurzaam. Xiaoguo® produceert in overeenstemming met industrienormen zoals DIN, ISO en ANSI, en de kwaliteit is gegarandeerd.

Sollicitatie

E-circlips zijn super handig in mechanische opstellingen waarbij u onderdelen stevig op hun plaats moet houden. Ze houden lagers vast in motoren, tandwielen in transmissies en zuigers in hydraulische systemen. Bij auto’s worden ze gebruikt in assenopstellingen en remsystemen, terwijl je ze in fabrieken aantreft in transportbanden en pompschachten. In de elektronica zorgen kleine borgringen ervoor dat connectoren niet kunnen bewegen. Ze werken zelfs in groene energieopstellingen, zoals de versnellingsbakken van windturbines. Door te voorkomen dat onderdelen axiaal verschuiven, zorgen deze ringen ervoor dat machines stabieler draaien, dat er minder onderhoudstijd nodig is en dat apparatuur langer meegaat op veel terreinen, zoals robotica, medische gadgets en zware machines.

E Circlip

Maat

Vraag: Hoe kies ik de juiste maat en het juiste type borgring van het E-type?

A: Bij het kiezen van de juiste borgring moet u kijken naar de grootte van de boring of as, de groefspecificaties en hoeveel axiale belasting deze moet verwerken. Gebruik het juiste gereedschap om de as-/boringdiameter en groefdiepte/-breedte nauwkeurig te meten. Controleer Xiaoguo®-gidsen of grafieken (zoals DIN 471/472 of ANSI B27.1) om deze metingen te matchen met standaard ringmaten.

Denk bij aangepaste instellingen na of de belasting stabiel is of in de loop van de tijd verandert. Spiraalvormige ringen zijn beter voor lasten die in verschillende richtingen duwen, terwijl taps toelopende ringen goed werken voor snel draaiende onderdelen. Als u het niet zeker weet, kunt u ons vragen om FEA-tests uit te voeren om er zeker van te zijn dat de ring de stress van het werk aankan.

Het is een groot probleem om de verkeerde maat te kiezen, het kan de ring doen buigen, de groef beschadigen of er zelfs voor zorgen dat de hele constructie mislukt. Neem dus de tijd om zorgvuldig te meten en de ring af te stemmen op wat de klus nodig heeft.

ma	Φ2	Φ2,5	Φ3	Φ3,5	Φ4	Φ5	Φ6	Φ8	Φ9	Φ12	Φ15
dmax	2	2.5	3	3.5	4	5	6	8	9	12	15
d min	1.86	2.36	2.86	3.32	3.82	4.82	5.82	7.78	8.78	11.73	14.73
maximaal	1.825	2.325	2.625	3.125	3.65	4.65	5.65	7.68	8.18	10.715	13.215
n min	1.575	2.075	2.375	2.875	3.35	4.35	5.35	7.32	7.82	10.285	12.785
maximaal	0.4	0.4	0.6	0.6	0.8	0.8	1	1	1	1.2	1.5
u min	0.36	0.36	0.55	0.55	0.73	0.73	0.91	0.91	0.91	1.11	1.39
gelijkstroom max	5	6	7	8	9	10	12	16	18	24	30

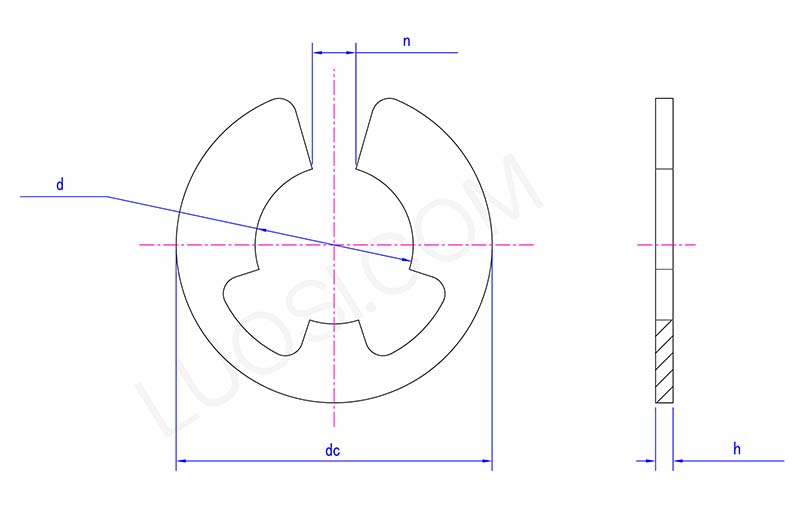

E Circlip Structure diagram

Productmateriaal

E Circlip is voornamelijk gemaakt van metalen materialen, waarbij het specifieke type is geselecteerd op basis van de toepassingsomgeving en vereisten. Koolstofstaal is het meest voorkomende materiaal, dat betaalbaar is en een basissterkte heeft, geschikt voor algemene binnenomgevingen zonder hoge eisen aan de corrosieweerstand. Deze koolstofstalen sluitingen zijn meestal oppervlaktebehandeld met galvanisatie of elektroforese om roest te voorkomen. Voor scenario's met een hogere corrosieweerstand, zoals buitenapparatuur of vochtige omgevingen, wordt roestvrij staal gebruikt. Veel voorkomende soorten roestvrij staal zijn 304 en 316, die effectief bestand zijn tegen oxidatie en corrosie. In sommige toepassingen met hoge temperaturen of hoge sterkte, zoals motorcompartimenten van auto's, wordt gelegeerd staal gebruikt om de hittebestendigheid en treksterkte te verbeteren. Een klein aantal E-borgringen voor speciale scenario's met lichte belasting zijn gemaakt van een aluminiumlegering, die licht van gewicht is en gemakkelijk te verwerken. De materiaalkeuze heeft rechtstreeks invloed op de levensduur en prestaties van de sluiting en wordt dus bepaald door factoren als omgevingsvochtigheid, temperatuur, draagvermogen en corrosierisico's.
