Eenvoudig te installeren T-gleufmoer

Het voldoen aan internationale normen zoals ISO en DIN is een prioriteit voor fabrikanten die betrokken zijn bij elk product dat Xiaoguo® exporteert. Voor de installatie wordt een eenvoudig te installeren T-gleufmoer eenvoudigweg in het open kanaal van het profiel geschoven en vervolgens 90 graden gedraaid om deze op zijn plaats te vergrendelen.

Model:JIS B1167-1987

Stuur onderzoek

Productomschrijving

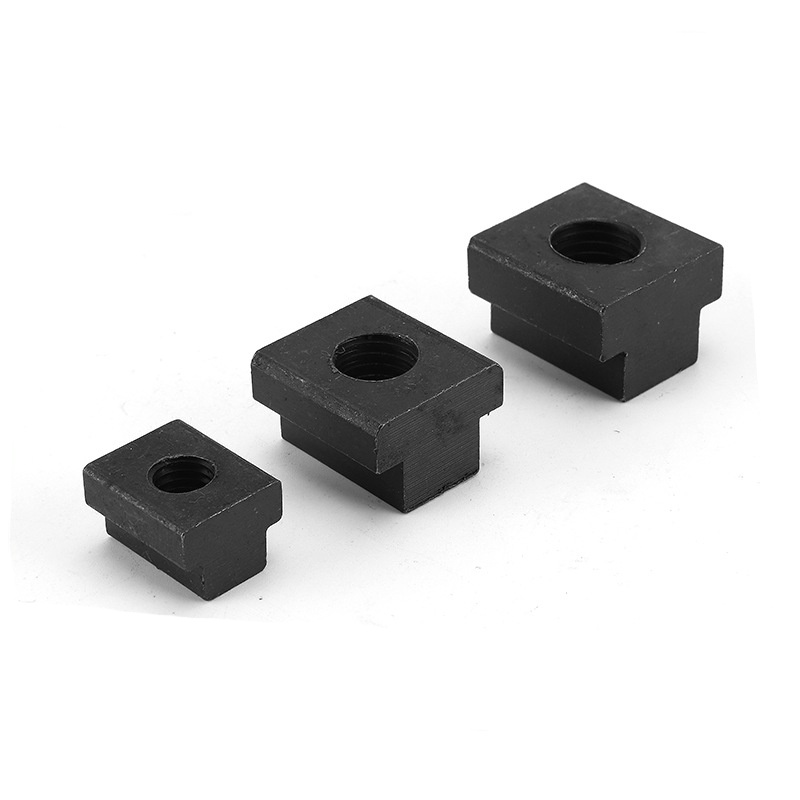

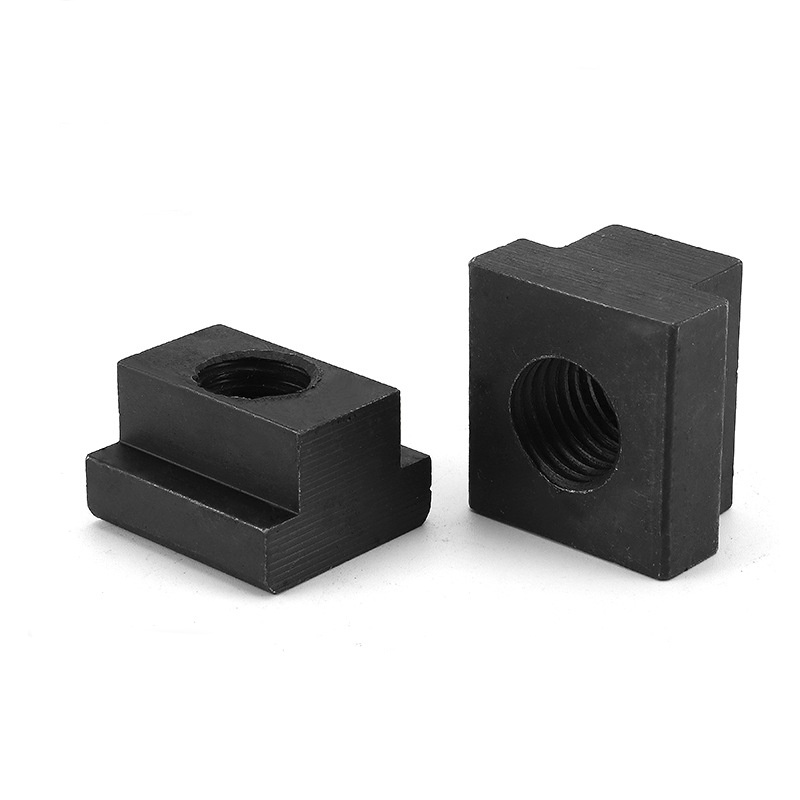

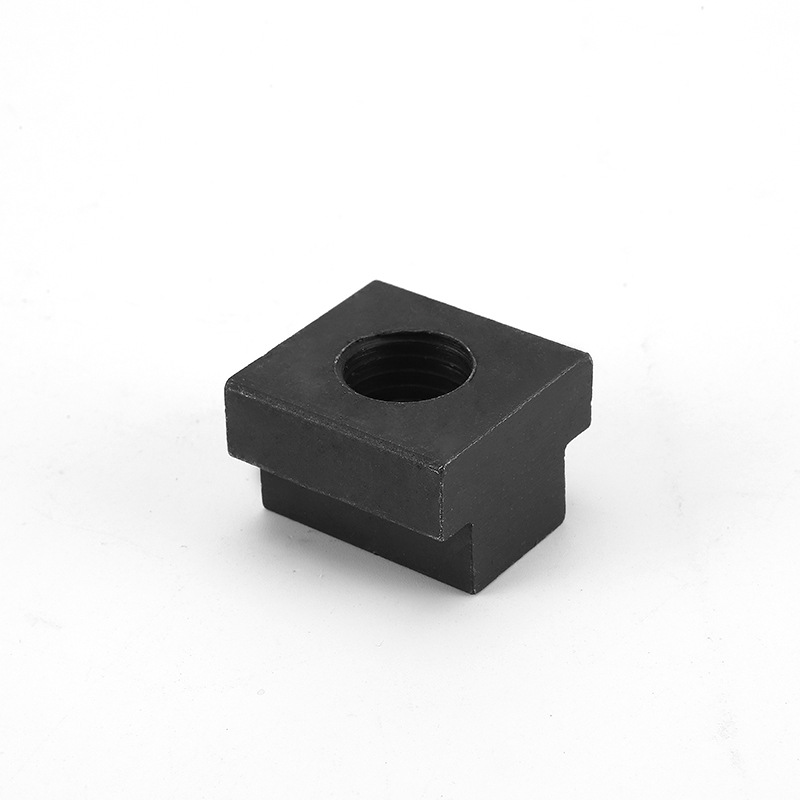

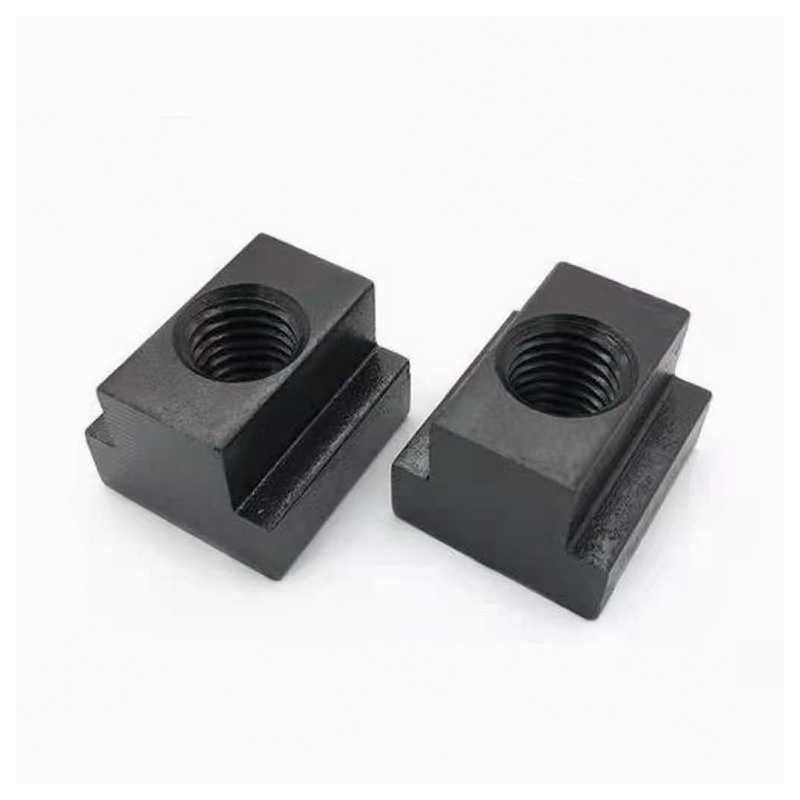

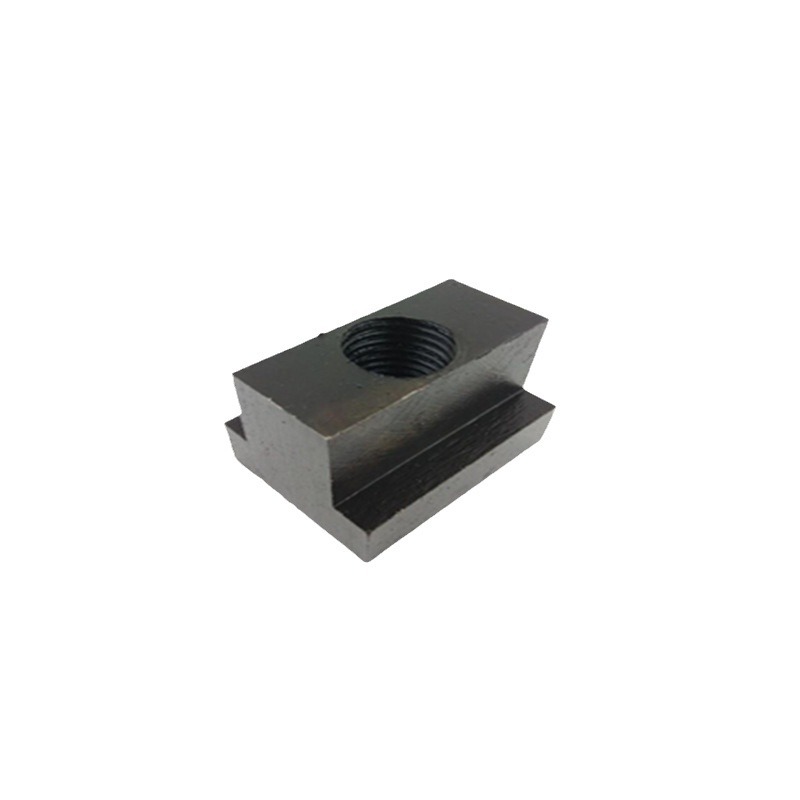

De standaard Easy To Install T Slot Nut heeft een eenvoudige, onopvallende behuizing – rechthoekig of kubusvormig – die precies in de gleuf van een extrusiestuk past. Meestal zit er in het midden een gat met schroefdraad waar je een bout in kunt steken.

Veel noten zijn voorzien van een hulpstructuur, zoals een combinatie van ingebouwde veer en kogel, of een ontwerp met een ruwe textuur aan de onderkant. Hiervan is vooral de ruwe textuur aan de onderkant belangrijk: deze kan stevig in de binnenkant van de aluminium rail bijten, waardoor wordt voorkomen dat de moer draait of wegglijdt tijdens het aandraaien.

Op die manier blijft alles op zijn plaats zonder te bewegen – en kun je alles instellen met gewoon handgereedschap. Dus eigenlijk is het simpel: de moer past er precies in, blijft op zijn plaats terwijl je werkt en zet de boel stevig vast, zonder enige moeite.

Productvoordelen

Het meest opvallende kenmerk van Easy To Install T Slot Nut is het installatiegemak. Ze zijn meestal verkrijgbaar in natuurlijk zilver (verzinkt) of zwart oxide. Beide bieden een uitstekende roestbestendigheid, waardoor de levensduur van de moer wordt verlengd. Naast deze twee veel voorkomende afwerkingen kun je ook kiezen uit andere standaardkleuren zoals zwart en goud, passend bij de door jou gewenste uitstraling. Aangepaste kleuren zijn ook beschikbaar voor speciale behoeften.

Deze verschillende kleuren zijn meestal afkomstig van verschillende plateermethoden, zoals nikkel- of chromaatplating. Het hebben van dit soort opties helpt op twee manieren: ten eerste kun je verschillende draadgroottes of -typen van elkaar onderscheiden door alleen naar de kleur te kijken. Bovendien kunt u een kleur kiezen die bij uw project past. Op die manier mengen de noten zich zonder de werking ervan te beïnvloeden.

Deze kleuren zorgen er niet alleen voor dat het er goed uitziet, ze zorgen er ook voor dat het onderdeel er visueel goed in past, en het is nog steeds supergemakkelijk te gebruiken. U hoeft zich ook geen zorgen te maken: het is robuust als altijd en roest niet.

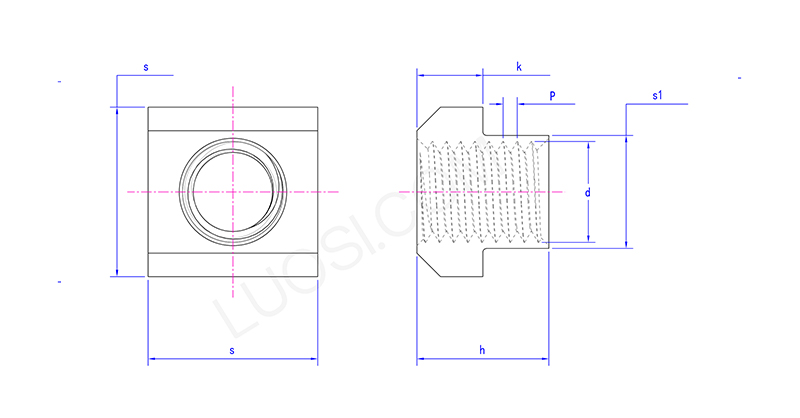

ma	M4	M5	M6	M8	M10	M12	M16	M20	M24	M30	M36
P	0.7	0.8	1	1.25	1.5	1.75	2	2.5	3	3.5	4
s1 maximaal	4.7	5.7	7.7	9.7	11.7	13.7	17.7	21.7	27.7	35.6	41.6
s1 min	4.5	5.5	7.5	9.5	11.4	13.4	17.4	21.4	27.4	35.3	41.3
maximaal	9.29	10.29	13.35	15.35	18.35	22.42	28.42	34.5	43.5	53.6	64.6
s min	8.71	9.71	12.65	14.65	17.65	21.58	27.58	33.5	42.5	52.4	63.4
k max	2.7	4.24	6.29	6.29	7.29	8.29	10.29	14.35	18.35	23.42	28.42
k min	2.3	3.76	5.71	5.71	6.71	7.71	9.71	13.65	17.65	22.58	27.58
maximaal	6.79	8.29	10.29	12.35	14.35	16.35	20.42	28.42	36.5	44.5	52.6
u min	6.21	7.71	9.71	11.65	13.65	15.65	19.58	27.58	35.5	43.5	51.4

Installatiestappen

Het plaatsen van de eenvoudig te installeren T-slotmoer is supereenvoudig: schuif hem gewoon zijwaarts in de gleufopening van het profiel en draai hem vervolgens 90 graden. Dat is alles: hij klikt direct in het kanaal, zodat u de grendel kunt toevoegen. Dit ontwerp is heel gemakkelijk om mee te werken.
