Grote platte sluitring met buitendiameter

Xiaoguo Inventory® Large OD Flat Washer heeft een glad oppervlak zonder bramen, past goed en kan worden gebruikt in combinatie met afdichtingscomponenten om de stofdichte, olieafgevende en waterdichte prestaties te verbeteren.

Stuur onderzoek

Productomschrijving

De grote platte sluitring met buitendiameter en de standaard platte sluitring hebben aanzienlijke verschillen in uiterlijk, functies en toepasselijke scenario's.

Project	Standaard platte sluitring	Grote platte sluitring met buitendiameter
Binnendiameter	6,4 mm	6,4 mm
Buitendiameter	12 mm	18 mm
Dikte	1,6 mm	1,6 mm
Contactgebied	1 keer	2,25 keer
Druk verdelen	Over het algemeen geschikt voor harde oppervlakken zoals metalen	Uitstekend, kan zachte materialen effectief beschermen
Kosten van grondstoffen	Laag	Hoger (groter in oppervlakte)
Gewicht per eenheid	Licht	Zwaarder (dezelfde specificatie)

Groottevergelijking (met M6 als voorbeeld)

Large OD Flat Washer

Gebruiksstappen

De gebruiksmethode van de Large OD Flat Washer is niet ingewikkeld, maar het volgen van de juiste bedieningsvolgorde kan het beste beschermende effect garanderen.

(1) Zorg ervoor dat de specificaties overeenkomen

Controleer de maat van de bout. Het binnenste gat van de grote buitendiameter moet net iets groter zijn dan de buitendiameter van de bout.

Controleer ook of de buitendiameter van de ring groot genoeg is om de gaten in het onderdeel dat u vastmaakt volledig te bedekken. Als het gat een lange sleuf is of versleten is, moet de buitenrand van de sluitring het gat minimaal 5 mm overlappen.

Denk na over het materiaal en waar het naartoe gaat. Voor vochtige plekken buiten, in de buurt van de oceaan of in chemische gebieden, kies voor roestvrij staal 316. Voor algemeen gebruik binnenshuis zal roestvrij staal 304 of gegalvaniseerd koolstofstaal prima werken.

(2) Reinig het contactoppervlak

Veeg eventuele olie, roest, verfschilfers of zaagsel weg van de plek waar u werkt. Zorg er ook voor dat beide zijden van de wasmachine schoon zijn. Als er roestwerende olie op zit, veeg deze dan voorzichtig af met een doek.

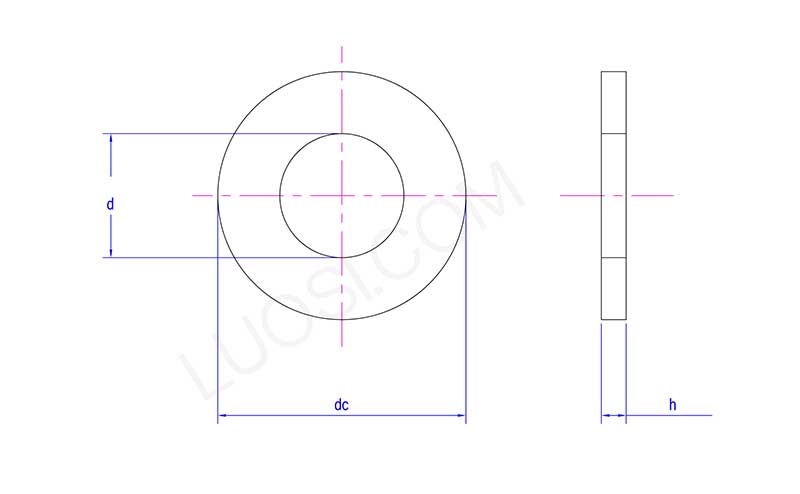

Large OD Flat Washer

ma	φ 16	φ 18	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42
dmax	17.27	19.33	21.33	23.33	25.33	28.33	31.39	34.62	37.62	42.62	45.62
d min	17	19	21	23	25	28	31	34	37	42	45
gelijkstroom max	30	34	37	39	44	50	56	60	66	72	78
december min	29.48	33.38	36.38	38.38	43.38	49.38	55.26	58.8	64.8	70.8	76.8
maximaal	3.3	3.3	3.3	3.3	4.3	4.3	4.3	5.6	5.6	6.6	9
u min	2.7	2.7	2.7	2.7	3.7	3.7	3.7	4.4	4.4	5.4	7

(3) Plaats de ring

Installatielocatie: Plaats een platte ring met een grote buitendiameter tussen de boutkop en het te bevestigen onderdeel. Als zachte materialen zoals hout, plastic of dun aluminium worden gebruikt, wordt aanbevolen om ringen met een grote buitendiameter te gebruiken op zowel de boutkop als de moerzijde.

Installatie in het midden: Zorg ervoor dat de bout of moer door het centrale gat van de sluitring gaat. Zorg ervoor dat de sluitring vlak tegen het werkstukoppervlak ligt; hij mag niet gekanteld zijn.

(4) Plaats de bout en draai deze met de hand vast

Draai de bouten of moeren met de hand vast, totdat de ring het oppervlak net raakt; pas vervolgens de positie van de ring aan, zorg ervoor dat deze het gat volledig bedekt.

(5) Draai vast tot het aanbevolen koppel

Correct gebruik van een momentsleutel: Selecteer de juiste koppelwaarde en draai deze geleidelijk aan. Observeer tijdens het gebruik de sluitring zorgvuldig en voer indien nodig aanpassingen uit.

(6) Eindcontrole

Kijk eens naar de Large OD Flat Washer om er zeker van te zijn dat deze plat en goed op zijn plaats zit.
