Schijfvormige veer met laag profiel

De schijfvormige veer met laag profiel is een conisch-ringvormig mechanisch onderdeel. Als toegewijde leverancier van precisieveren ontwerpt het technische team van Xiaoguo® schotelveren die consistente kracht leveren in beperkte ruimtes.

Model:75LB

Stuur onderzoek

Productomschrijving

In de turbines voor energieopwekking worden schijfvormige veerringen met laag profiel gebruikt bij de boutverbindingen. Ze kunnen de spanning stabiel houden bij temperatuurveranderingen, waardoor ervoor wordt gezorgd dat de verbindingsdelen niet loskomen.

Een van de belangrijkste kenmerken ervan is dat ze zelfs in een zeer kleine axiale ruimte een krachtige kracht kunnen genereren. Wij produceren deze ringen in grote hoeveelheden, waardoor onze prijzen zeer concurrerend zijn. Bestelt u meer dan 3.000 stuks, dan kunt u genieten van een korting van 7%. Meestal gebruiken we de standaard blauwe poedercoating, hierdoor zijn ze gemakkelijk te herkennen.

Voor transport hebben we twee opties: expreslevering (als u een snelle levering nodig heeft) of zeetransport (kosteneffectiever). Iedere veer ondergaat een maat- en materiaalcontrole en wij voorzien u tevens van de benodigde keuringsrapporten.

Productdetails

Schijfvormige veren met laag profiel worden toegepast in medische precisieapparatuur, zoals chirurgische robots en implanteerbare apparaten. Deze plaatsen hebben een beperkte ruimte en de krachtgrootte moet constant worden gehouden. Juist deze veren spelen een rol.

We vervaardigen deze veren zorgvuldig uit 316L roestvrij staal en andere biocompatibele materialen die voldoen aan de normen om de productprestaties en veiligheid te garanderen. Hun oppervlakken zijn ook elektrolytisch gepolijst. Onze prijzen zijn gericht op de medische industrie. Bent u een gecertificeerde Original Equipment Manufacturer (OEM), dan kunt u ook genieten van een korting.

Wij vervoeren deze veren in een stofvrije verpakking en maken gebruik van prioritaire luchtdiensten om ervoor te zorgen dat ze snel geleverd kunnen worden. Kwaliteitscontrole is hier erg belangrijk: elke cilindrische veer wordt 100% gecontroleerd op de belangrijkste afmetingen en gladheid van het oppervlak. Ze voldoen ook strikt aan de ISO 13485-norm.

Low Profile Disc Shaped Spring

Schijfvormig veer standaardversie

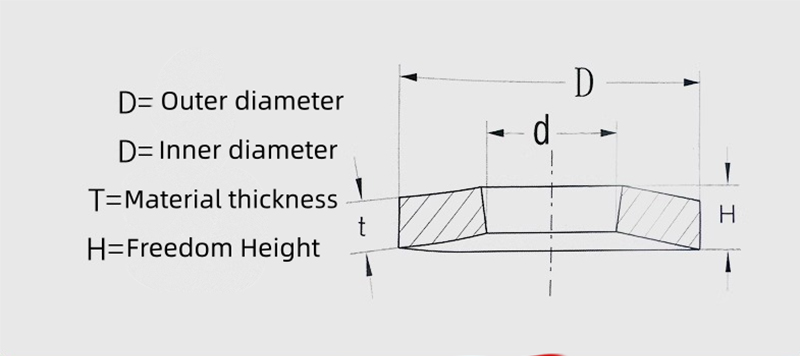

	Geometrisch parameters				Mechanisch eigenschappen				Gewicht
	Geometrisch parameters				f=0,50 uur f=0,75 uur				Gewicht
	D	d	t	h/t	F	P	F	P	kg/100
C	8.0	4.2	0.20	0.45	0.125	33	0.188	39	0.06
B	8.0	4.2	0.30	0.55	0.125	89	0.188	118	0.09
A	8.0	4.2	0.40	0.65	0.100	147	0.150	210	0.11
C	10.0	5.2	0.25	0.55	0.150	48	0.225	58	0.11
B	10.0	5.2	0.40	0.70	0.150	155	0.225	209	0.18
A	10.0	5.2	0.50	0.75	0.125	228	0.188	325	0.22
D	12.0	6.2	0.60	0.95	0.175	394	0.262	552	0.39
C	12.5	6.2	0.35	0.80	0.225	130	0.338	151	0.25
B	12.5	6.2	0.50	0.85	0.175	215	0.262	293	0.36
A	12.5	6.2	0.70	1.00	0.150	457	0.225	660	0.51
C	14.0	7.2	0.35	0.80	0.225	106	0.338	123	0.31
B	14.0	7.2	0.50	0.90	0.200	210	0.300	279	0.44
A	14.0	7.2	0.80	1.10	0.150	547	0.225	797	0.71
C	16.0	8.2	0.40	0.90	0.250	131	0.375	154	0.47
B	16.0	8.2	0.60	1.05	0.225	304	0.388	410	0.70
A	16.0	8.2	0.90	1.25	0.175	697	0.262	1013	1.05
C	18.0	9.2	0.45	1.05	0.300	185	0.450	214	0.68
B	18.0	9.2	0.70	1.20	0.250	417	0.375	566	1.03
A	18.0	9.2	1.00	1.40	0.200	865	0.300	1254	1.48

Heeft u nog andere gegevens nodig, neem dan contact met ons op. Wij zullen u voorzien van meer gedetailleerde parameters.

Veelgestelde vragen

Vraag: Voor welke toepassingen is een veer het meest geschikt?

A: De schijfvormige veer met laag profiel is ideaal voor toepassingen met hoge belastingen en beperkte ruimte, zoals kleppen, pompen, koppelingen en zware machines. Het unieke structurele ontwerp kan een uitstekende aandrijfkracht bieden in een compacte axiale ruimte, waardoor deze veer de optimale oplossing is voor zware werkomstandigheden.
