Permanente clinchmoer

Xiaoguo® levert wereldwijd essentiële bevestigingsmiddelen. Een permanente clinchmoer is een permanente sluiting ontworpen voor dunne plaatmaterialen. Als u geïnteresseerd bent, kunnen wij u gratis monsters verstrekken.

Model:QIB/IND CLA

Stuur onderzoek

Productomschrijving

Een permanente clinchmoer is een permanente bevestiging die wordt gebruikt voor plaatwerk. In tegenstelling tot gewone moeren die moeten worden gelast of van schroefdraad moeten worden voorzien, kan deze snel met perskracht worden geïnstalleerd, waardoor een sterke, betrouwbare schroefdraadplek ontstaat om dingen aan vast te maken. Het heeft een nauwkeurig gemaakte piloot en een gekartelde schacht. Wanneer ze zijn geïnstalleerd, verplaatsen deze onderdelen het materiaal waarin ze worden geplaatst, waardoor een slot ontstaat.

Dit vermijdt thermische vervorming, elimineert extra stappen en vermindert de montagetijd en -kosten aanzienlijk. Deze technologie is ideaal voor productie in grote volumes die efficiënte en robuuste bevestigingsoplossingen vereisen, en wordt in een groot aantal industrieën gebruikt.

Productvoordelen:

Het belangrijkste van een permanente clinchmoer is dat deze rechtstreeks in nodulair plaatmetaal of non-ferroplaten een permanente, sterke verbinding kan vormen zonder dat er voorgeboorde schroefdraden nodig zijn. Wanneer u deze installeert, drukt een pers de permanente clinchmoer in het materiaal. De specifieke vorm zorgt ervoor dat het metaal eromheen beweegt en in een ringvormige inkeping (zoals een karteling of groef) onder de kop en/of rond de schacht vloeit.

Het resulterende sterke mechanische slot is effectief bestand tegen rotatie- en uittrekkrachten. Deze technologie produceert ook een zeer sterk schroefdraadinzetstuk dat bestand is tegen trillingen, waardoor een sterke en betrouwbare basis wordt geboden voor de boutverbinding.

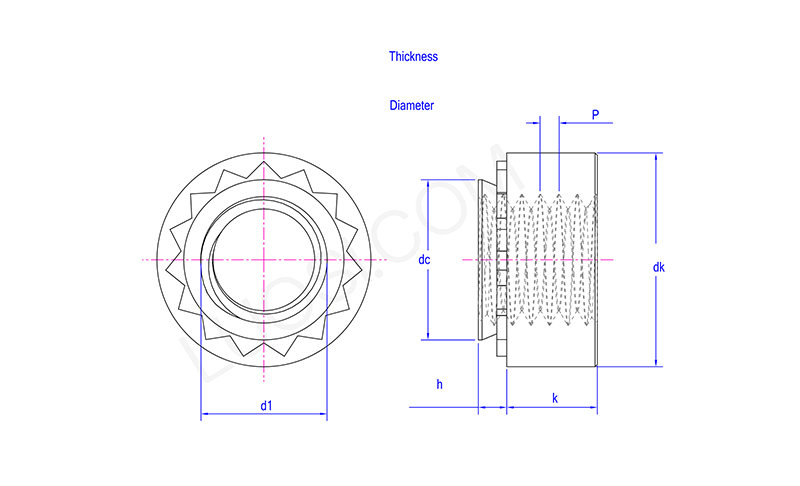

ma	M2-1	M2-2	M3-1	M3-2	M3.5-1	M3.5-2	M4-1	M4-2	M5-1	M5-2	M6-1
P	0.4	0.4	0.5	0.5	0.6	0.6	0.7	0.7	0.8	0.8	1
gelijkstroom max	4.22	4.22	4.73	4.73	5.38	5.38	5.97	5.97	7.47	7.47	8.72
dk min	6.05	6.05	6.05	6.05	6.85	6.85	7.65	7.65	9.25	9.25	11.3
dk max	6.55	6.55	6.55	6.55	7.35	7.35	8.15	8.15	9.75	9.75	11.8
k min	1.25	1.25	1.75	1.75	1.75	1.75	2.75	2.75	3.55	3.55	3.83
k max	1.75	1.75	2.25	2.25	2.25	2.25	3.25	3.25	4.05	4.05	4.33
h-codeur	1	2	1	2	1	2	1	2	1	2	1
maximaal	0.98	1.38	0.98	1.38	0.98	1.38	0.98	1.38	0.98	1.38	1.38
Dikte van montageplaat Min	1	1.4	1	1.4	1	1.4	1	1.4	1	1.4	1.4
Diameter van montagegaten Min	4.25	4.25	4.75	4.75	5.4	5.4	6	6	7.5	7.5	8.75
Diameter van montagegaten Max	4.33	4.33	4.83	4.83	5.48	5.48	6.08	6.08	7.58	7.58	8.83
d1	M2	M2	M3	M3	M3.5	M3.6	M4	M4	M5	M5	M6

Wat zijn de belangrijkste faalwijzen voor permanente clinchmoeren?

Permanente clinchmoeren kunnen op een aantal belangrijke manieren falen. De ene is uittrekbaar: de moer komt recht uit de plaat. Dat gebeurt vaak als de clinch niet diep genoeg is of als de moer niet de juiste is voor de dikte van de plaat. Een andere is draaien – wanneer de moer in het blad draait, meestal omdat de kartels niet goed genoeg grijpen. De draden binnenin kunnen ook strippen.

Door de juiste moer te kiezen en de installatie correct af te stellen, voorkom je dat deze problemen optreden.
