Schroef standaard platte sluitring

Als leverancier van Screw Standard Flat Washer biedt Xiaoguo® producten die strenge tests hebben doorstaan. Tijdens bedrijf kunnen onze producten de sluitkracht effectief gelijkmatig over een groter contactoppervlak verdelen, waardoor materiaalvervorming wordt voorkomen.

Stuur onderzoek

Productomschrijving

Een standaard platte sluitring met schroef is een mechanisch onderdeel in de vorm van een platte, cirkelvormige ring, met een gat in het midden. Het is meestal gemaakt van metaal (zoals koolstofstaal, roestvrij staal) of niet-metalen materialen (zoals nylon, rubber). Het wordt tussen het oppervlak van de bout, moer en het aangesloten onderdeel geplaatst en is een onmisbaar hulponderdeel in een eenvoudig bevestigingssysteem.

Specificatie Afmetingen

Onze standaard platte sluitringen voor schroeven worden geproduceerd in strikte overeenstemming met internationale normen, zodat ze compatibel kunnen zijn met andere bevestigingscomponenten wanneer ze door klanten worden gebruikt.

Hieronder volgt een vergelijkingstabel met veel voorkomende specificatiematen op basis van de norm DIN 125/ISO 7089:

Nominale specificatie (boutdiameter)	Binnendiameter d (mm)	Buitendiameter D (mm)	Dikte t (mm)
M6	6.4	12	1.6
M8	8.4	16	1.6
M10	10.5	20	2.0
M12	13.0	24	2.5
M16	17.0	30	3.0

Kernfunctie

Screw Standard Flat Washer zijn de betrouwbare "backstagehelden" op elk verbindingspunt, die stilletjes cruciale functies uitvoeren, zoals het verdelen van de druk en het beschermen van oppervlakken.

(1) Verdeel de druk en bescherm het werkstuk

Door het contactoppervlak tussen de moer- of boutkop en het werkstukoppervlak te vergroten. De klemkracht kan gelijkmatiger over het werkstuk worden verdeeld, waardoor indeuking, vervorming of beschadiging van het oppervlak wordt voorkomen.

（2）Verminder wrijving en bescherm de oppervlaktecoating

Als gladde barrièrelaag voorkomt het krassen op de oppervlaktecoating van het werkstuk veroorzaakt door rotatie of wrijving tijdens het vastdraaien van moeren of bouten.

(3) Extra anti-loslating, stabiele verbinding

(4) Platte sluitringen bieden een stabiel, vlak steunoppervlak voor borgringen (zoals veerringen). Bovendien verhoogt het de wrijving op het contactoppervlak tot op zekere hoogte, waardoor de weerstand van het bevestigingsmiddel tegen trillingen wordt verbeterd. Vul de opening Bij het gebruik van precisie-instrumenten kan de axiale opening tussen componenten fijn worden aangepast door het aantal standaard platte sluitringen toe te voegen of te verminderen.

(5) Speciale materialen kunnen verschillende functies vervullen.

Isolatie: Nylon of plastic kan effectief voorkomen dat er stroom doorheen gaat en kortsluitingen voorkomen.

Afdichting: Rubber of zachte metalen kunnen de gaten opvullen wanneer ze onder druk staan, waardoor lekkage van vloeistoffen of gassen wordt voorkomen.

Anticorrosief: roestvrij staal of gegalvaniseerd materiaal is bestand tegen corrosie en verlengt de levensduur.

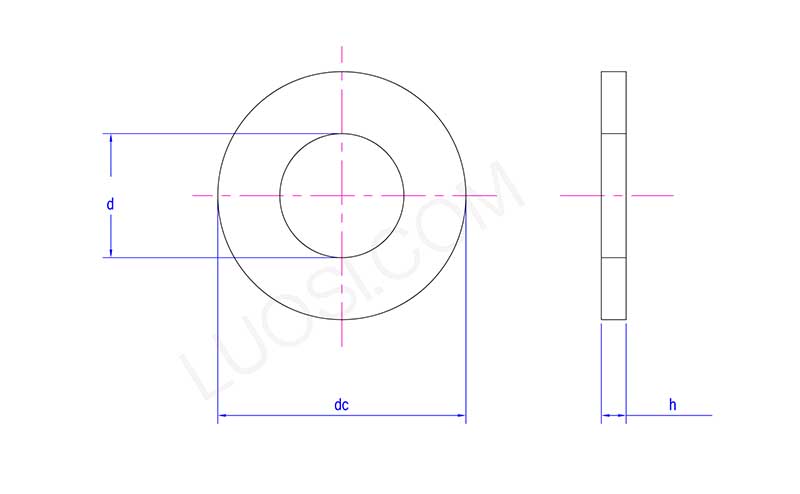

Screw Standard Flat Washer

ma	φ 16	φ 18	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42
dmax	17.27	19.33	21.33	23.33	25.33	28.33	31.39	34.62	37.62	42.62	45.62
d min	17	19	21	23	25	28	31	34	37	42	45
gelijkstroom max	30	34	37	39	44	50	56	60	66	72	78
december min	29.48	33.38	36.38	38.38	43.38	49.38	55.26	58.8	64.8	70.8	76.8
maximaal	3.3	3.3	3.3	3.3	4.3	4.3	4.3	5.6	5.6	6.6	9
u min	2.7	2.7	2.7	2.7	3.7	3.7	3.7	4.4	4.4	5.4	7
