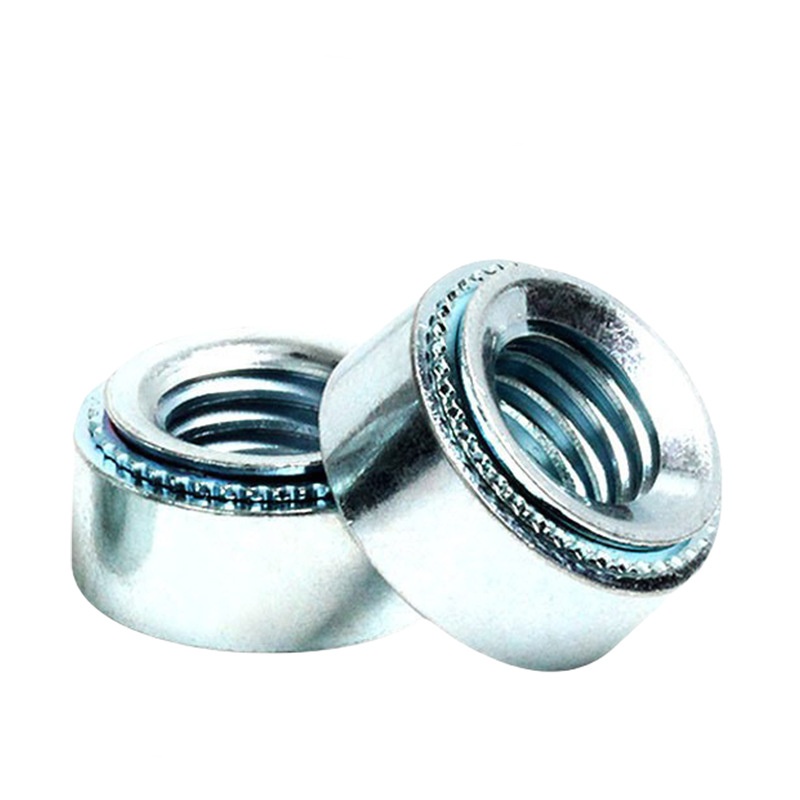

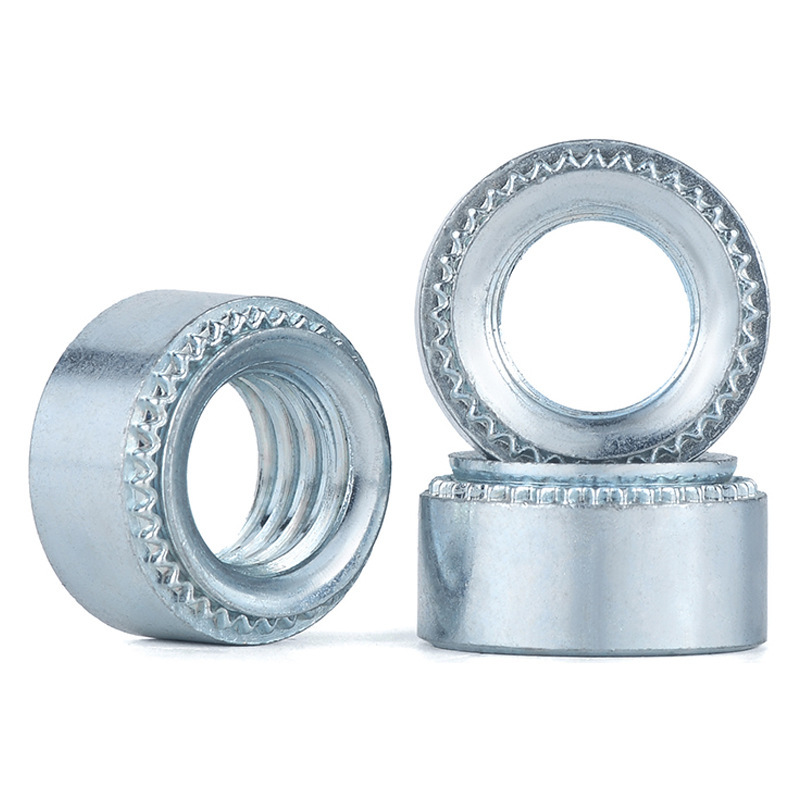

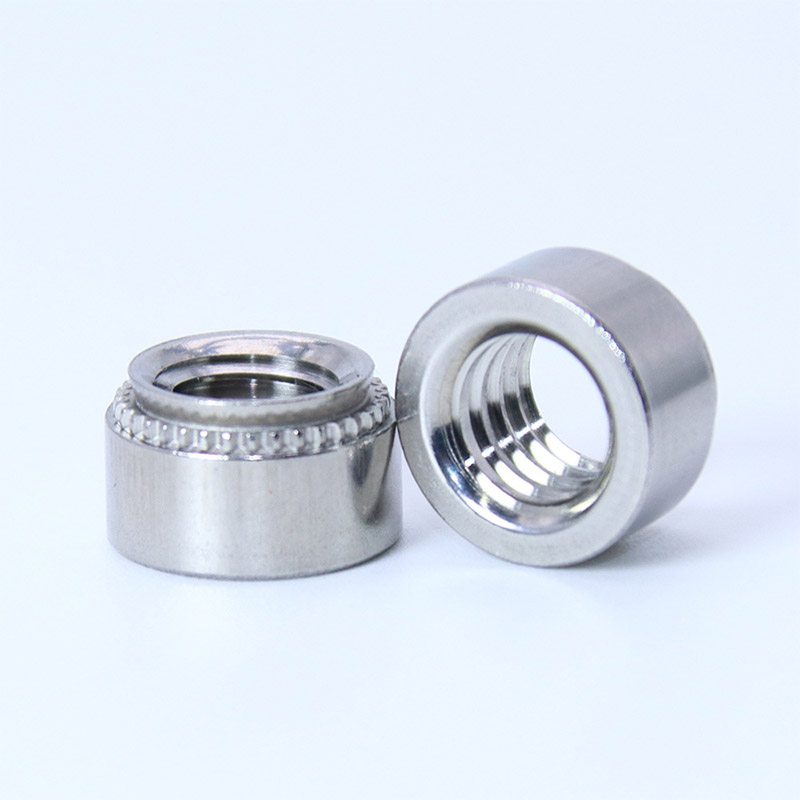

Gestroomlijnde clinchmoer

Een belangrijk voordeel van de gestroomlijnde clinchmoer is dat er geen laswerk, lijm of toegang tot de achterkant nodig is. Het exporteren van expertise, met name op het gebied van het sourcen en beheren van wereldwijde leveranciers, bepaalt de activiteiten van Xiaoguo®

Model:QIB/IND S

Stuur onderzoek

Productomschrijving

Een groot pluspunt van Streamlined Clinching-moeren is hoe goed ze mechanisch standhouden. Het koudgevormde slot dat ze creëren is sterk tegen uitduwen, uittrekken of afdraaien – vaak sterker dan het plaatmetaal eromheen. Deze clinchverbinding is bestand tegen het loskomen door trillingen, wat een veel voorkomend probleem is bij gewone bouten en moeren.

Gestroomlijnde clinchmoeren zorgen ervoor dat de verbinding strak blijft en niet rammelt, wat belangrijk is op plaatsen die bewegen, zoals voertuigen en machines. Hierdoor gaat het product langer mee en werkt het betrouwbaarder.

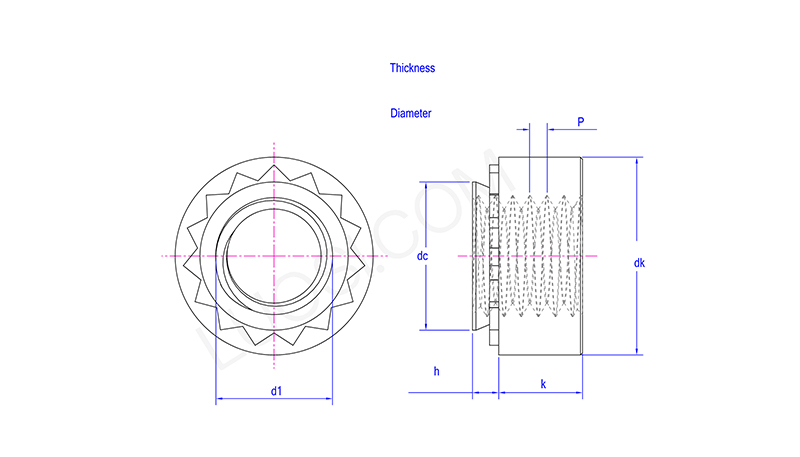

ma	M2-2	M3-1	M3-2	M3.5-1	M3.5-2	M4-1	M4-2	M5-1	M5-2	M6-1	M6-2
P	0.4	0.5	0.5	0.6	0.6	0.7	0.7	0.8	0.8	1	1
gelijkstroom max	4.22	4.73	4.73	5.38	5.38	5.97	5.97	7.47	7.47	8.72	8.72
dk min	6.05	6.05	6.05	6.85	6.85	7.65	7.65	9.25	9.25	11.3	11.3
dk max	6.55	6.55	6.55	7.35	7.35	8.15	8.15	9.75	9.75	11.8	11.8
k min	1.25	1.75	1.75	1.75	1.75	2.75	2.75	3.55	3.55	3.83	3.83
k max	1.75	2.25	2.25	2.25	2.25	3.25	3.25	4.05	4.05	4.33	4.33
h-codeur	2	1	2	1	2	1	2	1	2	1	2
maximaal	1.38	0.98	1.38	0.98	1.38	0.98	1.38	0.98	1.38	1.38	2.21
Dikte montageplaat min	1.4	1	1.4	1	1.4	1	1.4	1	1.4	1.4	2.3
Diameter montagegaten min	4.25	4.75	4.75	5.4	5.4	6	6	7.5	7.5	8.75	8.75
Diameter montagegaten max	4.33	4.83	4.83	5.48	5.48	6.08	6.08	7.58	7.58	8.83	8.83
d1	M2	M3	M3	M3.5	M3.5	M4	M4	M5	M5	M6	M6

Productvoordelen:

Gestroomlijnde clinchmoeren hebben een aantal goede punten als het gaat om ontwerp. Ze geven je een draadeind die vlak of laag aan één kant van het plaatmetaal zit, wat handig is als er niet veel ruimte achter het paneel is. Dat betekent dat je geen grote steunplaten of extra ruimte voor sleutels of moeren aan de verborgen kant nodig hebt.

Ontwerpers krijgen meer flexibiliteit: assemblages zijn eenvoudiger en u gebruikt minder onderdelen. Met gestroomlijnde clinchmoeren heeft u slechts vanaf één kant toegang tot de schroefdraad nodig. Dat maakt het in elkaar zetten en uit elkaar halen van dingen gemakkelijker dan met lasmoeren, vooral op krappe plekken.

Geschikte plaatdikte:

De dikte van de planken die met deze moeren kunnen worden gebruikt, varieert over het algemeen van een halve millimeter tot 6 millimeter (ongeveer zo dun als een vingernagel tot zo dik als twee of drie op elkaar gestapelde bankkaarten). De sleutel is om de juiste topkam te kiezen: hoe dikker het board, hoe dikker de topkam! Als u een moer die voor dikkere planken is ontworpen, op dunnere planken forceert, kunt u de plank scheuren of een gat maken!
