1/4 BSP mannelijke zeskantige afdichting

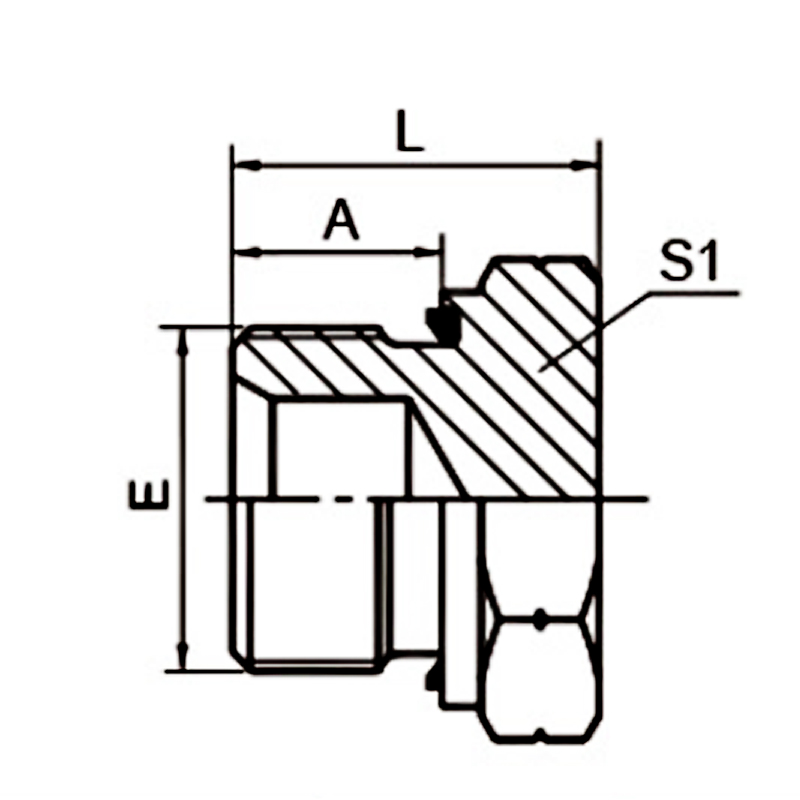

1/4 BSP mannelijke zeskantkop captive seal is een klein onderdeel dat wordt gebruikt om de olie- of inspectiepoorten in het hydraulische systeem te blokkeren. De specificatie is 1/4 inch BSP buitendraad (dat wil zeggen G1/4"), en de kop is een externe zeskant. Hij kan worden vastgedraaid met behulp van een gewone sleutel. Het bijzondere eraan is dat hij wordt geleverd met een zelfborgende afdichtring - deze afdichtring is bevestigd aan het uiteinde van de plug en zal er niet af vallen of verschuiven.

Technische specificaties

De volgende parameters met betrekking tot de 1/4 BSP mannelijke zeskantige afdichting zijn uitsluitend ter referentie. Afhankelijk van de specificaties kunnen de specifieke gegevens variëren.

Project	Waarde
Draadspecificatie	G1/4" (BSPP)
Zeshoekige randbreedte	Meestal 19 mm
Draad lengte	Ongeveer 12–15 mm
Maximale werkdruk	Tot 350–400 bar
Bedrijfstemperatuur (NBR)	-40°C tot +120°C
Bedrijfstemperatuur (FKM)	-15°C tot +200°C
Materiaal	Koolstofstaal (gegalvaniseerd/vernikkeld), roestvrij staal 304/316L, messing

Belangrijkste kenmerken

(1) Zeshoekige vorm van het hoofd

Het kan worden vastgedraaid met een gewone steeksleutel of een dopsleutel. De bediening is eenvoudig.

De externe zeshoekige vorm kan een grotere spankracht weerstaan ​​dan de interne zeshoekige vorm, en het is minder waarschijnlijk dat de kop wegglijdt of beschadigd raakt.

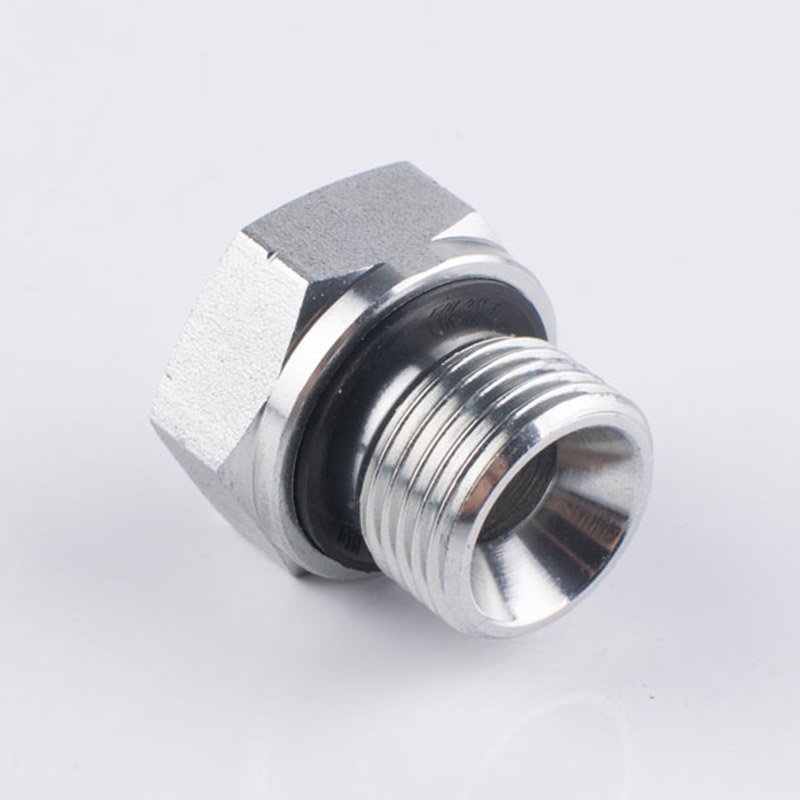

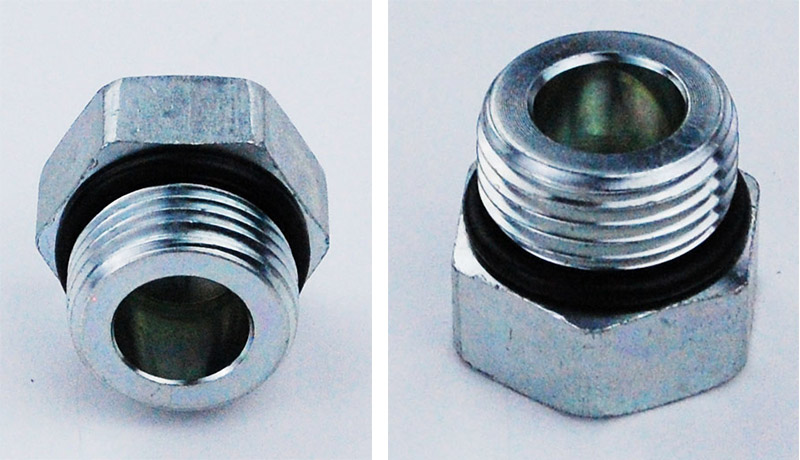

(2) Ingebouwde anti-loslaatafdichtring

De afdichtring is bevestigd in de groef op het eindvlak van de 1/4 BSP mannelijke zeskantafdichting en zal niet vallen of verschuiven.

Tijdens de installatie zijn geen afzonderlijke pakkingen vereist, noch is het nodig om de grondstoftape te omwikkelen of afdichtmiddel aan te brengen.

（3）Eindvlakafdichting, voor betrouwbare en lekvrije prestaties

Na het vastdraaien wordt de afdichtring strak tussen het eindvlak van de 1/4 BSP Male Hex Head Captive Seal en het olie-uitlaatvlak gedrukt, waardoor een afdichting wordt gevormd.

Wordt niet beïnvloed door de nauwkeurigheid van de schroefdraad.

(4) Een breed scala aan materiaalopties

Galvanisatie van koolstofstaal: kosteneffectief.

Roestvrij staal 304/316L: Corrosiebestendig, geschikt voor maritieme, chemische en voedselomgevingen.

Brons: Geschikt voor water-, gas- of lagedrukoliecircuits.

Voldoet aan internationale normen

De maat voldoet aan internationale normen en kan worden gebruikt in combinatie met verschillende mechanische apparatuur.

(5) Eenvoudig te installeren en te onderhouden

Schroef hem eerst met de hand vast om er zeker van te zijn dat de schroefdraden goed zijn uitgelijnd. Gebruik vervolgens een sleutel om hem vast te draaien.

Na demontage en montage kan de afdichtring, zolang deze niet beschadigd is, opnieuw worden gebruikt.

（6）De identificatie is duidelijk.

Het bovenoppervlak van de zeshoekige kop is meestal gestempeld met "G1/4″ of "1/4", wat handig is voor identificatie ter plaatse.
