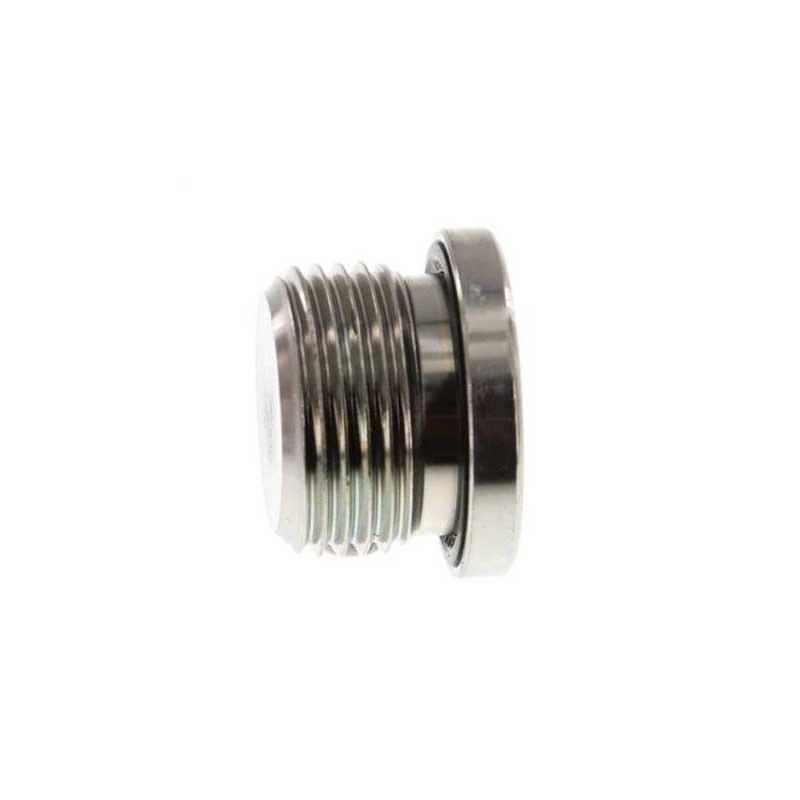

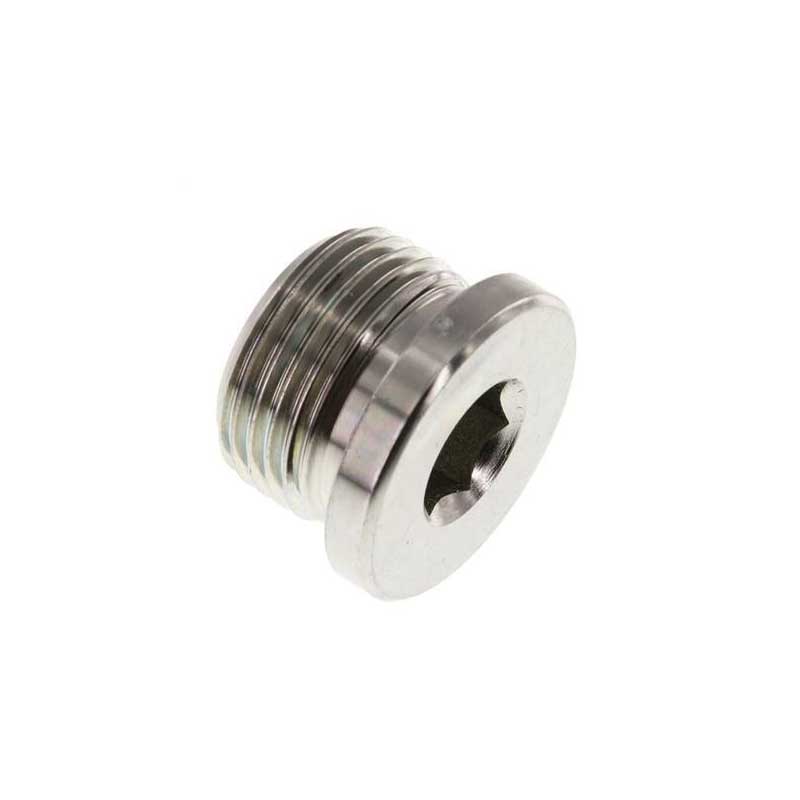

BSP mannelijke captive afdichting holle zeskant hydraulische plug

De BSP Male Captive Seal Hollow Hex hydraulische plug in de inventaris van China XiaoGuo® is gemaakt van hoogwaardig materiaal en heeft een stevige structuur. Het kan onder normale omstandigheden meerdere keren worden geïnstalleerd en gedemonteerd zonder schade te veroorzaken, en kan worden gerecycled, waardoor afval wordt verminderd.

Model:IS09974-2Type E

Stuur onderzoek

Productomschrijving

De algemene specificaties van de BSP Male Captive Seal Hollow Hex hydraulische plug van G1/8 inch tot G3 inch. Verschillende producten kunnen kleine variaties in specifieke afmetingen hebben. Hier zijn enkele typische maatvoorbeelden ter referentie:

Modelnummer	Draadspecificatie	EEN (mm)	L (mm)	S1 (zeshoekige tegenoverliggende zijden, mm)
Eaton (1B-04-06(2WD)Z)	BSP mannelijke gevangen zeehond	-	36.5	22
EMYTE (1B-02WD)	G1/8"X28	10	25.5	14
LY-NB (4B-04WD)	G1/4"X19	12	19.6	19

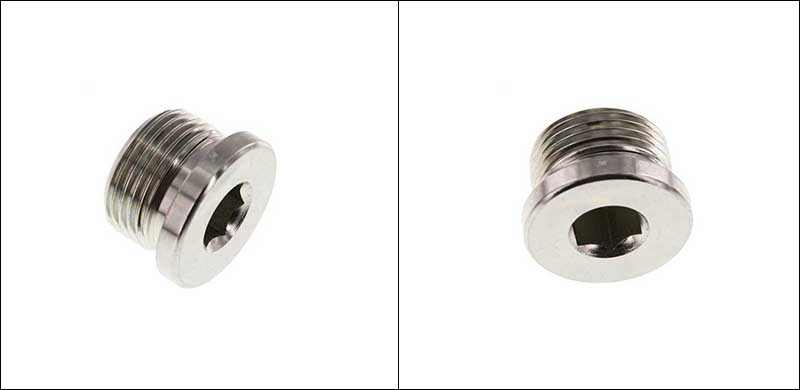

BSP Male Captive Seal Hollow Hex Hydraulic Plug

Installatiestappen

De sleutel tot het installeren van de BSP Male Captive Seal Hollow Hex hydraulische plug is "precieze koppelregeling" en "bescherming van het afdichtingselement". Het hele proces kan in drie stappen worden verdeeld.

【1】Voorbereiding vóór installatie

（1）Reiniging en inspectie: Reinig de hydraulische poorten en de schroefdraad van de BSP Male Captive Seal Hollow Hex Hydraulic Plug grondig, waarbij u olievlekken, ijzervijlsel en andere onzuiverheden verwijdert. Controleer ook of de anti-loslaatafdichtring op de schroefdop verouderd, bekrast of vervormd is.

（2）Verbied het oprollen van grondstoffenbanden: Wikkel geen grondstoffenbanden en breng geen afdichtmiddel aan op de schroefdraad.

【2】De juiste installatieprocedure

（1）Handmatig voorspannen: Lijn de holle zeskantige hydraulische BSP-plug met mannelijke afdichting uit met de hydraulische poort en steek deze erin. Zorg ervoor dat de schroefdraad correct is en dat er geen weerstand is. Draai hem met de hand vast totdat hij niet meer verder vastgedraaid kan worden.

(2) Aandraaien met momentsleutel: Gebruik een interne zeshoekige sleutel en zorg ervoor dat u een momentsleutel gebruikt voor het definitieve aandraaien. Dit is de meest cruciale stap bij het voorkomen van lekkage.

（3）Beoordelingscriterium: Draai vast totdat de afdichtring perfect contact maakt met het vlakke oppervlak van de poort.

【3】Koppelreferentiewaarde

Raadpleeg het volgende algemene koppelbereik voor rechte BSP-schroefdraad (eenheid: N·m):

Draadspecificatie (maat)	Aanbevolen koppelbereik (N·m)
G1/8"	14.0 - 16.0
G1/4"	24,0 - 27,0
G3/8"	33,0 - 40,0
G1/2"	44,0 - 50,0
G5/8"	58,0 - 65,0
G3/4"	84,0 - 92,0

【4】Eindinspectie en testen

Nadat de installatie is voltooid, moet een lektest worden uitgevoerd nadat het systeem onder druk is gezet. Gebruik een tissue om de schroefdop schoon te vegen en controleer op eventuele olievlekken. Als er een lek wordt gedetecteerd, mag u deze niet opnieuw vastdraaien. Verwijder het in plaats daarvan om de afdichting en de schroefdraad te inspecteren. Vervang ze indien nodig.
