CNC-gefreesde gaffelpennen

2. CNC-gefreesde gaffelpennen zijn aspennen met afgeronde koppen, vastgezet door pengaten en splitpennen of borgmoeren. Ze worden vaak gebruikt om mechanische componenten zoals koppelingen en bedieningsarmen met elkaar te verbinden. De CNC-gefreesde gaffelpennen van Xiaoguo zijn CNC-gefreesd om een hoge precisie en sterkte te garanderen, zodat u met vertrouwen kunt kopen.

Stuur onderzoek

Productomschrijving

We hebben CNC-gefreesde gaffelpennen in een aantal gangbare maten op voorraad, met diameters die variëren van ongeveer M3 tot M24 en lengtes van 10 mm tot 200 mm, zodat ze in de meeste standaardgaten passen. De belangrijke onderdelen zoals de bladgrootte en de schachtlengte zijn gemaakt om te voldoen aan de gebruikelijke specificaties.

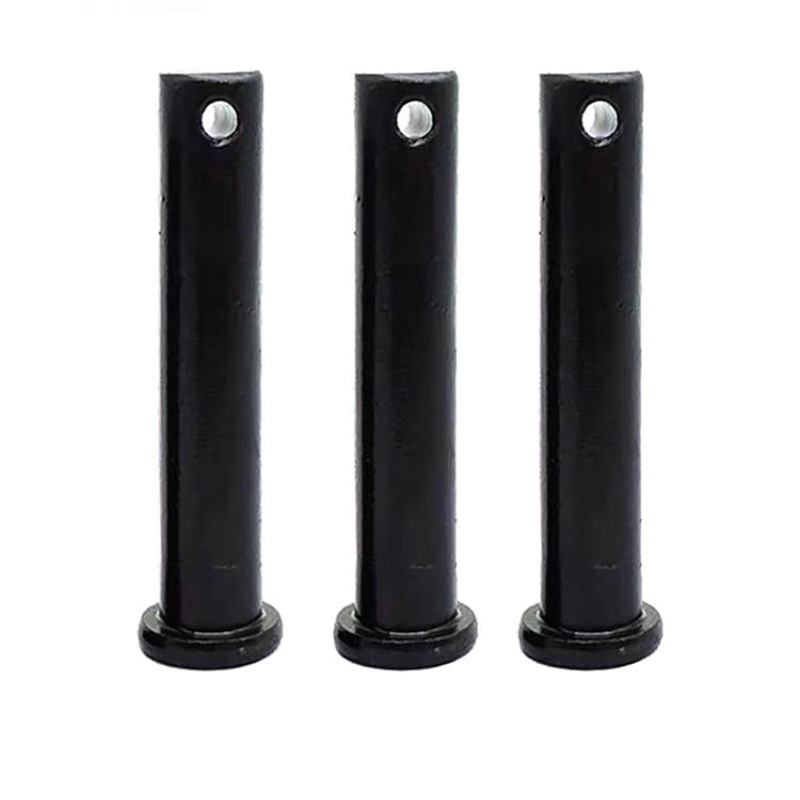

CNC Machined Clevis Pins

Voor verschillende banen hebben we verschillende kwaliteiten. Er is een normale kwaliteit voor dagelijks gebruik en een preciezere versie als je een strakkere pasvorm nodig hebt, zoals in auto's of vliegtuigen. Ze zijn allemaal gemaakt volgens algemene regels zoals ISO 2341, zodat u elke keer hetzelfde krijgt. Dit betekent alleen maar dat onze CNC-gefreesde gaffelpennen zijn gemaakt om te werken met standaardbeugels en onderdelen in de meeste apparatuur.

Controle van de productkwaliteit

We voeren standaard kwaliteitscontroles uit op deze CNC-gefreesde gaffelpennen om er zeker van te zijn dat ze goed werken. Elke maat wordt gemeten op zaken als diameter, lengte en plaatsing van de gaten om er zeker van te zijn dat de maten correct zijn. We testen ook het materiaal zelf om te controleren of het de juiste soort is en of het sterk en hard genoeg is.

We kijken over het oppervlak naar eventuele krassen, ruwe randen of andere vlekken die een probleem kunnen vormen. Alles wordt gedaan volgens algemene industrieregels zoals ISO 2341. We houden een register bij van de tests voor elke batch, zodat we deze later kunnen volgen.

Na deze controles te hebben doorlopen, zijn de CNC-gefreesde gaffelpennen geschikt voor reguliere klussen of zwaardere toepassingen waarbij ze stand moeten houden.

Vraag-en-antwoordsessie

Vraag: Aan welke normen voldoen uw CNC-gefreesde gaffelpennen?

A:Onze standaard CNC-gefreesde gaffelpennen worden vervaardigd om te voldoen aan specificaties zoals ISO 2341 of ANSI B18.8.1. Dit zorgt voor consistente afmetingen voor de pindiameter, kop en gat, waardoor een betrouwbare pasvorm en uitwisselbaarheid in uw assemblages wordt gegarandeerd.

CNC Machined Clevis Pins

eenheid: mm
d	maximaalimaalimaalimaal	3	4	5	6	8	10	12	14	16	18	20
d	min	2.94	3.925	4.925	5.925	7.91	9.91	11.89	13.89	15.89	17.89	19.87
dk	maximaalimaalimaalimaal	5	6	8	10	12	14	16	18	20	22	25
dk	min	4.7	5.7	7.64	9.64	11.57	13.57	15.57	17.57	19.48	21.48	24.48
k	nominaalL	1.5		2		2.5		3		3.5		4
	maximaalimaalimaalimaal	1.625		2.125		2.625		3.125		3.65		4.15
	min	1.375		1.875		2.375		2.875		3.35		3.85
d1	min	1.6		2		3.2		4			5	5
d1	maximaalimaalimaalimaal	1.74		2.14		3.38		4.18			5.18	5.18
Lh min		1.6	2.2	2.9	3.2	3.5	4.5	5.5	6	6	7	8
