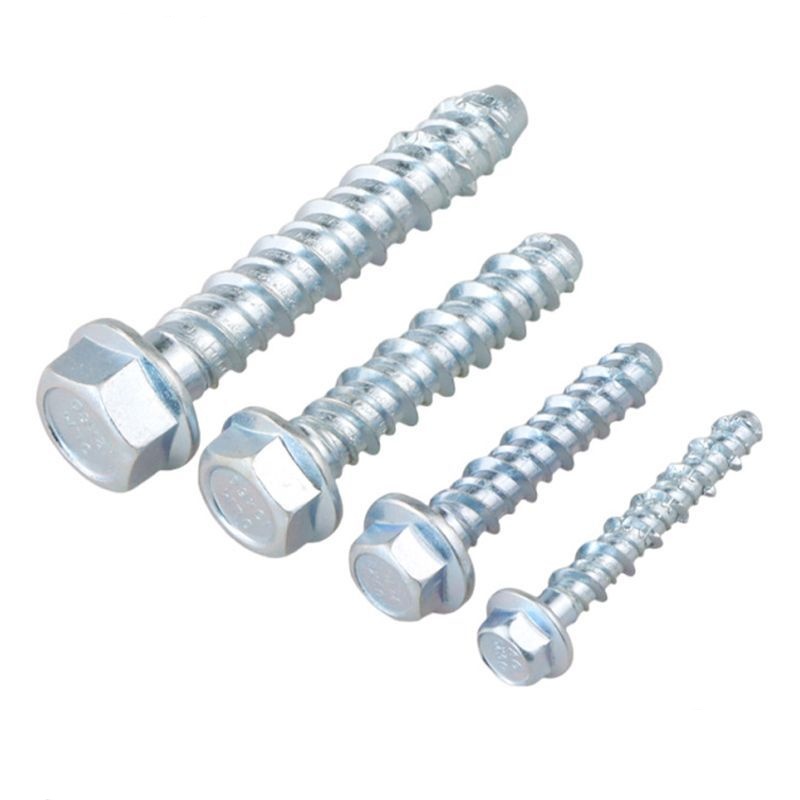

Zelftappende betonankerbout met zeskantflenskop

Het meest populaire product van leverancier Xiaoguo® onlangs - Zelftappende betonankerbout met zeskantflenskop. M6 tot M16, geharde schroefdraad in beton gesneden zonder voortappen. Flenskop spaart sluitringen en is bestand tegen losraken. Geen uitzettingsspanning, dus je kunt hem dichtbij randen plaatsen. Op voorraad voor snelle verzending.

Stuur onderzoek

Productomschrijving

Hieronder volgen de fysieke kernparameters van de zelftappende betonankerbout met zeskantflenskop van leverancier Xiaoguo®, toepasbaar op algemene specificaties variërend van M6 tot M16.

(1) Nominale diameter en lengtebereik

Nominale diameter (d)	Gemeenschappelijke lengte (L)	Effectieve draadlengte	Hoofd hoogte	Flensdiameter
M6	40,50,60,70,80,100 mm	≈L-10mm	4,5-5,0 mm	12-13 mm
M8	50,60,70,80,90,100,120,150mm	≈L-12 mm	5,5-6,0 mm	16-17 mm
M10	60,75,80,90,100,120,150mm	≈L-15mm	7,0-7,5 mm	19-20 mm
M12	80.100.120.150.180.200 mm	≈L-18 mm	8,5-9,0 mm	22-24 mm
M16	100.120.150.180.200 mm	≈L-22 mm	11-12 mm	28-30 mm

Als de lengte groter is dan 200 mm, kunnen we deze op maat maken, maar moet de verankeringsdiepte opnieuw worden geverifieerd.

(2) Materiaal en hardheid

Materiaal	Modelnummer	Oppervlaktehardheid (HRC)	Kernhardheid (HRC)	Opties voor oppervlaktebehandeling
Koolstofstaal	10B21	52-58	32-40	Elektrolytisch verzinken (5–8 μm), geel zink, mechanisch verzinken, Dacromet-coating
Roestvrij staal A2	304	45-50	25-30	Natuurlijke passivatie, elektrolytisch polijsten
RVS A4	316	45-50	25-30	Originele kleurpassivering

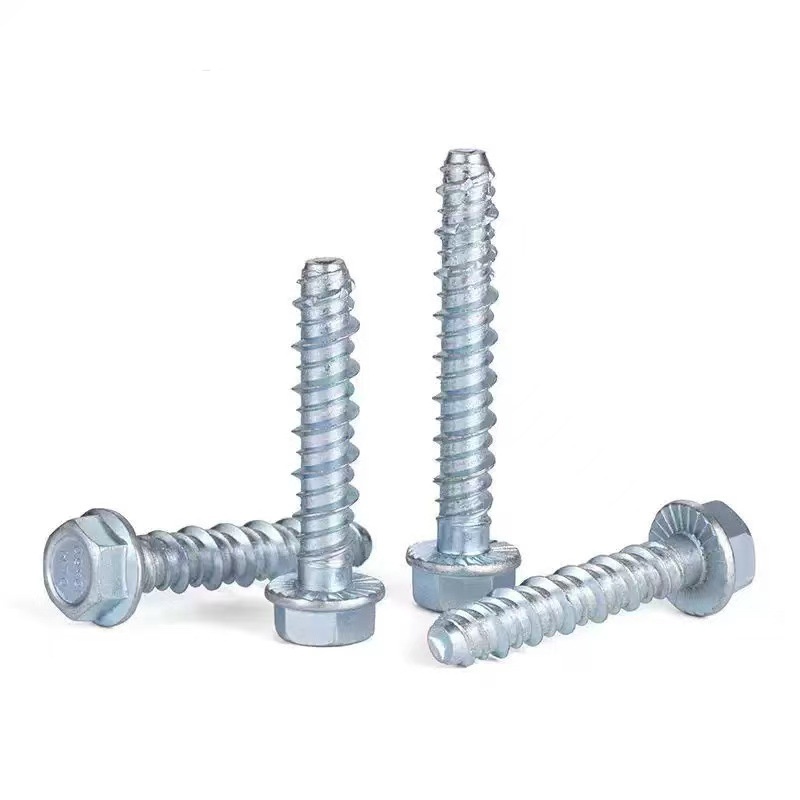

Hex Flange Head Self Tapping Concrete Anchor Bolt

De voordelen van structuur

Niet door het uitzetten van de buis, maar door de zelfaangrijpende schroefdraad - het structurele hoogtepunt van de zelftappende betonankerbout met zeskantflenskop. De ankerbout ziet eruit als een supergrote schroef, maar is compleet anders dan gewone expansiebouten.

(1) Ingebouwde pakking + tanden

De flens van de zelftappende betonankerbout met zeskantflenskop is een integraal gevormde pakking en zal nooit loskomen. Onder de flens bevindt zich ook een ring met kleine tanden. Wanneer ze worden vastgedraaid, dringen ze door in de stalen plaat of pakking en raken ze niet los tijdens de werking van de machine.

（2）De draden zijn zo hard als een mes.

Het schroefdraadgedeelte dat een oppervlakteharding heeft ondergaan, is zo hard als een beitel. Duw het in het voorgeboorde gat. Het mes aan de zijde met schroefdraad schraapt het beton om de bijpassende binnendraad te creëren, en zal vervolgens stevig vastgrijpen. Het zet niet uit naar buiten om uit elkaar te duwen. In plaats daarvan vertrouwt het op de in elkaar grijpende draden, zodat het beton niet barst.

(3) Volledige draad

Vanaf de onderkant van de flens helemaal tot aan de punt is deze volledig van schroefdraad voorzien. Hoe dieper deze wordt geschroefd, hoe langer de lengte van de draad die in het beton bijt, en hoe sterker de opwaartse weerstand zal zijn.

(4) Scherpe geleiding, geen afwijking

Aan het uiteinde bevindt zich een kleine conische punt, die lijkt op een centreerboor. Nadat het puntige uiteinde in het gat is geplaatst, drukt het tegen de bodem van het gat, waardoor ervoor wordt gezorgd dat de zelftappende betonankerbout met zeskantige flenskop loodrecht op het muuroppervlak staat en niet zal kantelen wanneer deze wordt vastgedraaid.

(5) Ondersteuning voor herhaald gebruik

Als er zich een probleem voordoet, kan deze ankerbout volledig worden verwijderd met behulp van een sleutel, worden verplaatst en vervolgens opnieuw worden geïnstalleerd. Het is met name geschikt voor situaties waarin de bout meerdere keren moet worden gedemonteerd en opnieuw gemonteerd.

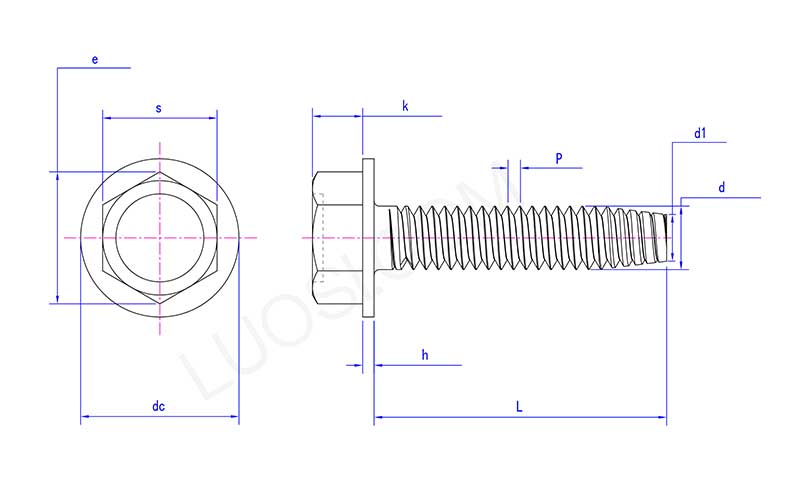

Hex Flange Head Self Tapping Concrete Anchor Bolt

ma	#2	#3
P	56	48
maximaal	0.125	0.125
s min	0.12	0.12
e min	0.134	0.134
k max	0.05	0.055
k min	0.04	0.044
gelijkstroom max	0.166	0.177
de min	0.154	0.163
maximaal	0.016	0.016
u min	0.01	0.01
dmax	0.086	0.099
d min	0.0813	0.0938
d1	0.068	0.078
