Zeshoekige flens zelftappende betonnen ankerbout

Xiaoguo Factory heeft jarenlange ervaring in de exporthandel. Deze zelftappende betonankerbout met zeshoekige flens dekt de maten M6 tot M16. Tijdens de constructie moet een redelijk aanhaalmoment worden gecontroleerd om te voorkomen dat de schroefdraad wordt afgestript en het basismateriaal wordt beschadigd. Koolstof- en roestvrijstalen materialen passen zich aan verschillende temperatuuromstandigheden aan, waardoor een veilige en betrouwbare installatie wordt gegarandeerd.

Stuur onderzoek

Productomschrijving

Het volgende is een inleiding tot de mechanische eigenschappen en installatieparameters van de zelftappende betonankerbout met zeshoekige flens uit China Xiaoguo®.

1. Aanbevolen installatieparameters

Nominale diameter	Boordiameter (mm)	Boordiepte (mm)	Minimale substraatdikte (mm)	Minimale speling (mm)	Minimale afstand (mm)	Installatiekoppel (N·m)
M6	6.0	45	80	45	60	8-12
M8	8.0	55	90	50	70	15-20
M10	10.0	70	110	60	85	30-40
M12	12.0	90	140	75	100	50-65
M16	16.0	115	180	95	130	90-110

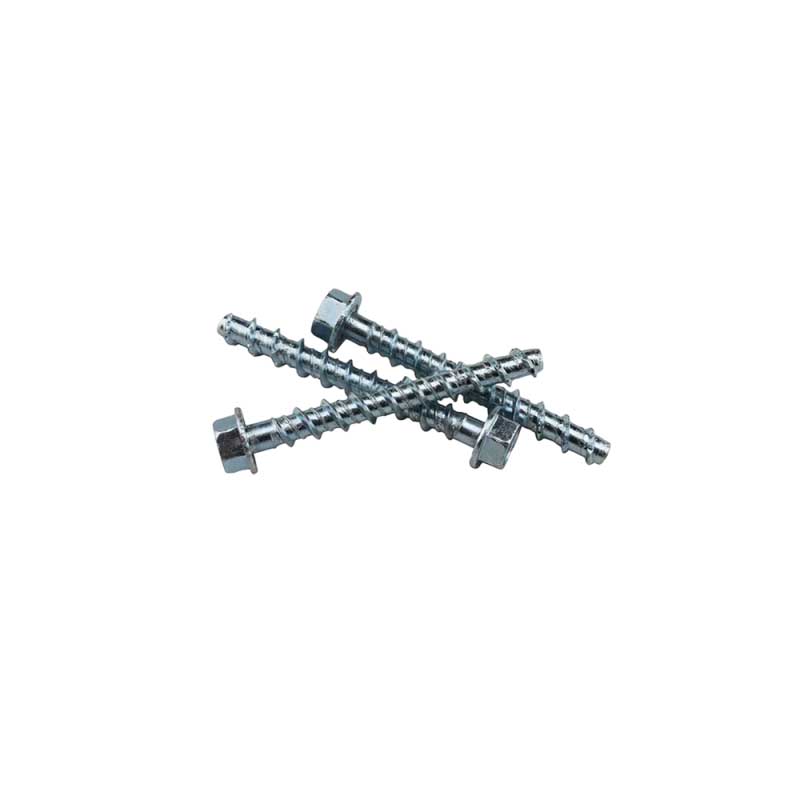

Hexagon Flange Self Tapping Concrete Anchor Bolt

Boormethode: Gebruik een hamerboor in combinatie met een boor van harde legering.

Reinigingsvereisten: Gebruik een luchtpomp of stofzuiger om minimaal 4 keer te blazen. Er mag geen zichtbaar stof in het gat zitten.

Installatiegereedschap: Slagmoersleutel of momentsleutel, met zeskantige dop.

2. Installatiekoppel en aanhaalvereisten

Het installatiekoppel moet binnen het aanbevolen bereik worden gehouden. Onvoldoende koppel zal leiden tot onvoldoende verankering; Een te hoog aanhaalmoment kan leiden tot schroefdraadslip of plaatselijke schade aan het beton.

Na installatie moet het onderoppervlak van de flenskop in nauw contact zijn met het vaste onderdeel en mag de zelftappende betonankerbout met zeshoekige flens niet met de hand worden gedraaid.

3. Milieu- en temperatuurbeperkingen

Toepasbare omgevingstemperatuur: Koolstofstaal, elektrolytisch verzinkte coating: -40°C tot +80°C

Roestvast staal is bestand tegen iets hogere temperaturen tot ≤ 120°C.

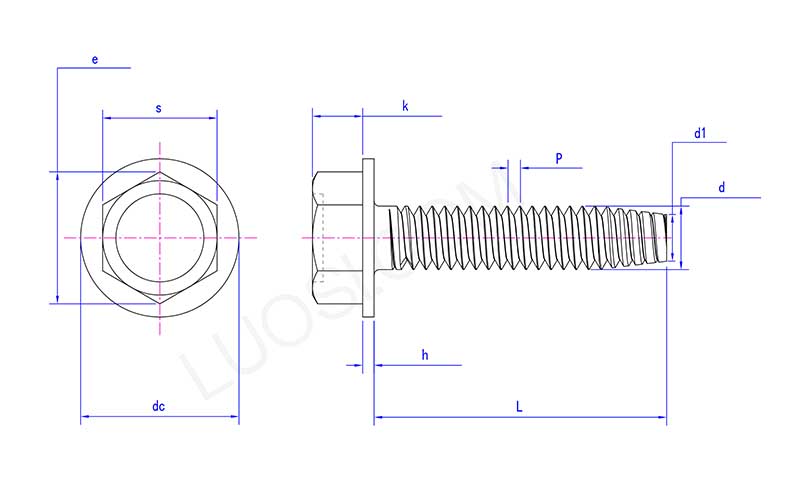

Hexagon Flange Self Tapping Concrete Anchor Bolt

ma	#2	#3
P	56	48
maximaal	0.125	0.125
s min	0.12	0.12
e min	0.134	0.134
k max	0.05	0.055
k min	0.04	0.044
gelijkstroom max	0.166	0.177
de min	0.154	0.163
maximaal	0.016	0.016
u min	0.01	0.01
dmax	0.086	0.099
d min	0.0813	0.0938
d1	0.068	0.078

Veelvoorkomende fouten en oplossingen

Hieronder volgen de 4 meest voorkomende fouten die het meest waarschijnlijk optreden bij het installeren van zelftappende betonankerbouten met zeshoekige flens, samen met de bijbehorende oplossingen.

1. De diameter van de boor is onjuist.

Prestatie: Er werd een boor gebruikt met een diameter die 1-2 mm groter was dan de ankerbout. Nadat de ankerbout was ingeschroefd, kwam deze los.

Reden: Het gat is te groot en de schroefdraad kan de binnenwand van het gat niet bereiken, waardoor er geen effectieve aangrijping ontstaat.

Juiste aanpak: Gebruik een boor met dezelfde nominale diameter als de ankerbout.

2. Onvoldoende reiniging van de gaten of onvolledige reiniging van de gaten

Prestaties: De weerstand varieert enorm bij het instappen.

Reden: Er hoopt zich stof op in het gat, waardoor de draad niet kan vastgrijpen.

De juiste procedure: Blaas na het boren minimaal 4 keer lucht totdat de uitgeblazen lucht vrij is van zichtbaar stof. Als alternatief kunt u een stofzuiger gebruiken.

3.De boordiepte is onvoldoende.

Prestatie: De ankerbout is volledig vastgedraaid, maar de flens is nog niet in contact gekomen met het vaste onderdeel.

Reden: Onvoldoende gatdiepte.

De juiste aanpak: De diepte van het gat moet 5-10 mm groter zijn dan de effectieve inbeddingsdiepte van de ankerbout.

4. Kantel bij het vastdraaien

Prestaties: De zelftappende betonankerbout met zeshoekige flens gaat scheef staan nadat deze is ingeschroefd.

Reden: De boor staat niet loodrecht, of de hoek van de sleutel die wordt gebruikt tijdens het inbrengen is onjuist.

De juiste aanpak: Houd de boormachine tijdens het boren loodrecht op de ondergrond; Houd de ankerbout in eerste instantie met uw hand op zijn plaats wanneer u deze vastschroeft.
