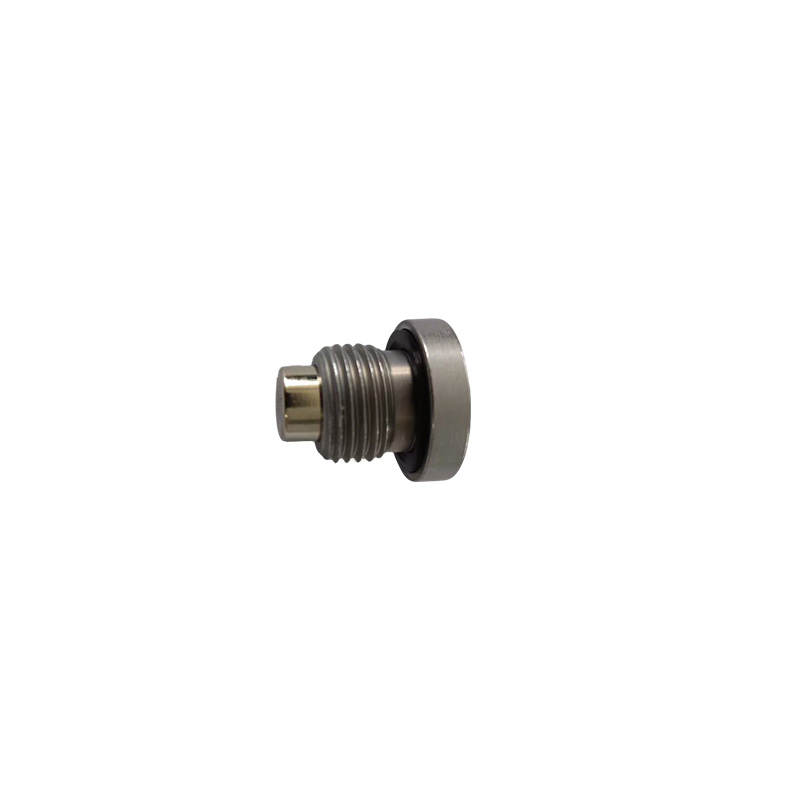

Holle zeskantige pijpplug met afdichtring

De oppervlaktebehandeling van de Xiaoguo® holle zeskantbuisplug met afdichtring is divers: galvanisatie, zwart worden, vernikkelen, enz., wat roest en corrosie effectief voorkomt en geschikt is voor buiten- of vochtige werkomstandigheden. Alle producten die op voorraad zijn, kunnen als gratis monsters worden verstrekt.

Stuur onderzoek

Productomschrijving

Een betrouwbare afdichting is de meest kritische functie van holle zeskantige buispluggen met afdichtring. Afdichtingswerkzaamheden kunnen hoofdzakelijk in de volgende twee categorieën worden ingedeeld:

(1) Pakkingafdichting (parallelle schroefdraad)

Principe: De vervangbare afdichtingspakking wordt samengedrukt door de schroefplugstap om een afdichting aan het eindvlak te bereiken

Kerncomponenten: koperen ring, ED-ring, O-ring, aluminium ring

(2) Draadinterferentieafdichting (conische draad)

Principe: Door te vertrouwen op de perspassing die inherent is aan de conische schroefdraad, wordt een metaal-op-metaal afdichting direct bereikt

Kerncomponenten:Geen pakking, maar kan worden aangevuld met kit of tape

Hollow Hex Pipe Plug with Sealing Ring

Speciale afdichtingstechnologie

(1) Vooraf aangebracht schroefdraadafdichtmiddel

Breng een dunne laag microcapsule-afdichtmiddel (zoals de pre-coatingtechnologie van Loctite) aan op de schroefdraad van de holle zeskantige buisplug met afdichtring.

Tijdens de installatie werd de lijmlaag samengedrukt en gescheurd, en na uitharding vormde deze een afdichting en zorgde voor een anti-loslatingsfunctie.

Geschikt voor parallelle schroefdraad of conische schroefdraad, kan plakband of sluitringen vervangen.

(2)Nylon anti-loslating afdichtring

Bevestig een klein stukje nylonmateriaal aan één kant van de draad.

Tijdens het inbrengen wordt het nylon samengedrukt, waardoor wrijving ontstaat om losraken te voorkomen en ook een zekere mate van afdichtende werking heeft.

Wordt voornamelijk gebruikt in lagedruksituaties waar anti-loslating vereist is.

(3) Magnetisch + afdichting geïntegreerd

De magnetische holle zeskantpijpplug met afdichtring heeft meestal magneten in de kop ingebouwd. De afdichtingsmethode maakt nog steeds gebruik van pakkingafdichting (parallelle schroefdraad) of conische schroefdraadafdichting, en er is geen conflict tussen beide.

Hollow Hex Pipe Plug with Sealing Ring

PARTNR	DRAAD	ED GEVANGEN	AFMETINGEN
PARTNR	E	ED GEVANGEN	A	L	S	D	NM
TMN08	M8x1	ED-08	8	12	4	12	8-10
TMN10	M10x1	ED-10	8	12	5	14	10-12
TMN12	M12x1,5	ED-12	12	17	6	17	15-25
TMN14	M14x1,5	ED-14	12	17	6	19	20-35
TMN16	M16x1,5	ED-16	12	17	8	22	25-40
TMN18	M18x1,5	ED-18	12	17	8	24	30-45
TMN20	M20x1,5	ED-20	14	19	10	26	35-50
TMN22	M22x1,5	ED-22	14	19	10	27	40-70
TMN24	M24x1,5	ED-24	14	19	10	29	40-70
TMN26	M26x1,5	ED-26	16	21	12	32	60-100
TMN27	M27×2	ED-27	16	21	12	32	100-135
TMN33	M33x2	ED-33	16	22	17	40	150-240
TMN42	M42x2	ED-42	16	22	22	50	250-360
TMN48	M48x2	ED-48	16	22	24	55	300-400
TMN60	M60x2	ED-60	18	26	27	70	380-450

Afdichtingsaanbeveling

Voor de meeste standaardtoepassingen (auto's, algemene machines): Selecteer DIN 910 holle zeskantige buispluggen met afdichtring + koperen ringen, die eenvoudig, betrouwbaar zijn en de laagste kosten hebben.

Bij hoge druk of frequente demontage: Kies voor ED-afdichtringen, die hergebruikt kunnen worden en een hoge afdichtingsdruk hebben.

Voor ultrahoge druk of compacte ruimtes: Selecteer conische schroefdraad (NPT/BSPT) + afdichtmiddel.

Voor corrosieve omgevingen of omgevingen met hoge temperaturen: geef prioriteit aan roestvrijstalen schroeven + koperen ringen of FKM ED-ringen.

Als u voor een bepaald klantscenario een specifieke afdichtingsoplossing moet aanbevelen, geef dan de details door en wij geven u een nauwkeurig voorstel.
