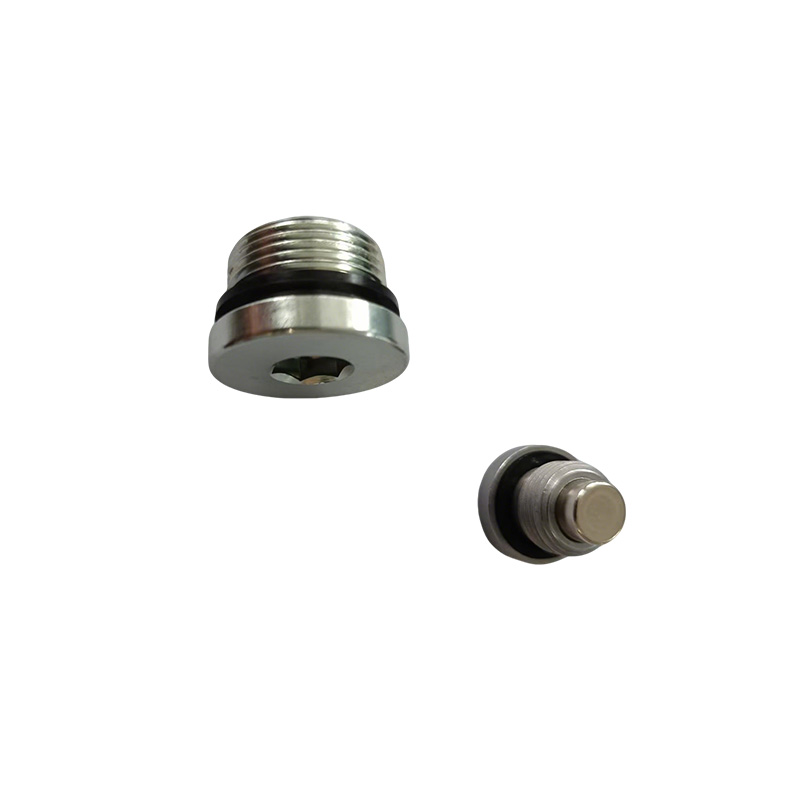

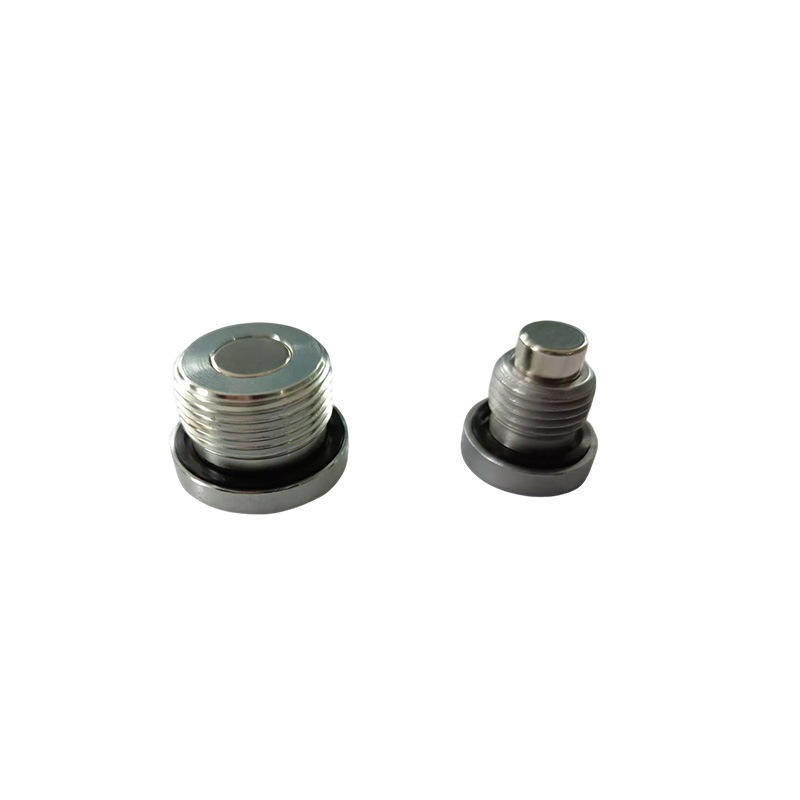

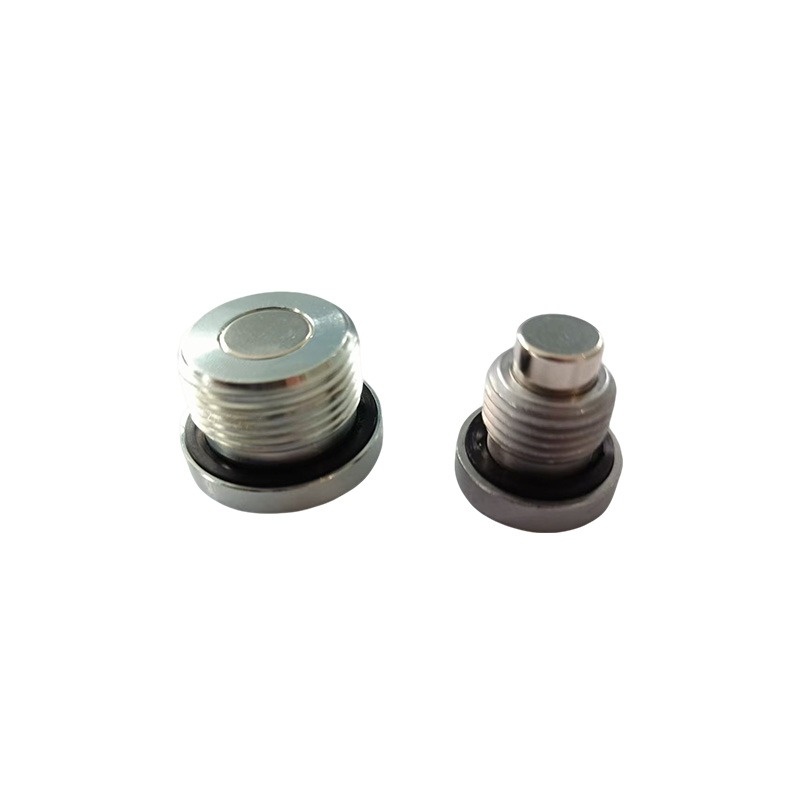

Holle zeshoekige mannelijke olieplugadapter

Het zeshoekige kopontwerp van Xiaoguo®'s inventarisproduct "Hollow Hexagon Male Oil Plug Adapter" is geschikt voor transmissie met hoog koppel. Het gebruik van een standaard sleutel of dopsleutel zorgt voor een veilige bevestiging zonder losraken.

Model:DIN910

Stuur onderzoek

Productomschrijving

De holle zeshoekige mannelijke olieplugadapter is een hydraulisch/pneumatisch pijpverbindingsonderdeel met een externe zeshoekige vorm, een axiale structuur met doorlopende gaten en een externe schroefdraadinterface. In wezen is het een "zeshoekige plug met schroefdraad en een centraal gat", die de poorten kan afdichten als een gewone plug, en door zijn holle structuur ook extra functies mogelijk maakt, zoals druktesten, uitlaatgassen, bemonstering of tijdelijke instrumentaansluiting.

Vergeleken met gewone massieve pluggen ligt het belangrijkste verschil in het volgende: massieve pluggen kunnen alleen eenvoudig afdichten, terwijl de holle zeshoekige adapter een "multifunctioneel kanaal" is dat verschillende diagnose- en onderhoudswerkzaamheden kan uitvoeren zonder het systeem te demonteren.

Model-NR.	DIN910	Groef	Zeshoek
Verbinding	Gemeenschappelijke bout	Hoofdstijl	Zeshoekig
Standaard	DIN, GB, ANSI, BSW, JIS, GOST	Cijfer	8.8
Toonhoogte (P)	1,1 - 1,8 mm	Diameter	M3-M24
Lengte	6-50 mm	Oppervlak	Primaire kleur

Standaardspecificaties

De holle zeshoekige mannelijke olieplugadapter voldoet hoofdzakelijk aan de normen van DIN (Duitse industriële normen), ISO (Internationale Organisatie voor Standaardisatie) en GB (Chinese nationale normen), enz.

（1）DIN-normen: een van de meest universele normen. De specificaties zijn duidelijk. DIN 910 is een specifieke norm voor zeshoekige gleufschroeven met schouders, met cilindrische (parallelle) schroefdraad en aanslagstappen, waardoor afdichting wordt bereikt door middel van vervangbare ringen. Andere gerelateerde normen zijn onder meer DIN 908 (zeshoekige interne schroeven), DIN 906 (zeshoekige conische schroefdraadschroeven) en DIN 909 (zeshoekige conische schroefdraad externe schroeven).

(2)ISO- en GB-normen: internationaliserings- en lokalisatietoepassingen. ISO 9974-4 is een internationale norm die de afmetingen, ontwerpen en testmethoden volledig definieert voor externe en interne zeshoekige moeren die worden gebruikt in algemene vloeistoftransmissie en algemene apparatuur. GB/T 2878.4-2011 en GB/T 43077.4-2023 nemen respectievelijk de ISO 6149-4- en ISO 9974-4-normen op gelijkwaardige wijze over. Zeskantmoeren die voldoen aan deze nationale normen kunnen een maximale werkdruk hebben tot 63 MPa (circa 630 bar).

Standaard schroefdraadtype Belangrijkste kenmerk Afdichtingsmethode

DIN 906 Conisch (R) Binnenzeskant, geen kraag Metaal-op-metaal (conische schroefdraad)

DIN 908 Parallel (G/M) Binnenzeskantaandrijving, met kraag Vervangbare afdichtring (koper, ED, O-ring)

DIN 910 Parallel (G/M) Zeskantkop, met kraag Vervangbare afdichtring

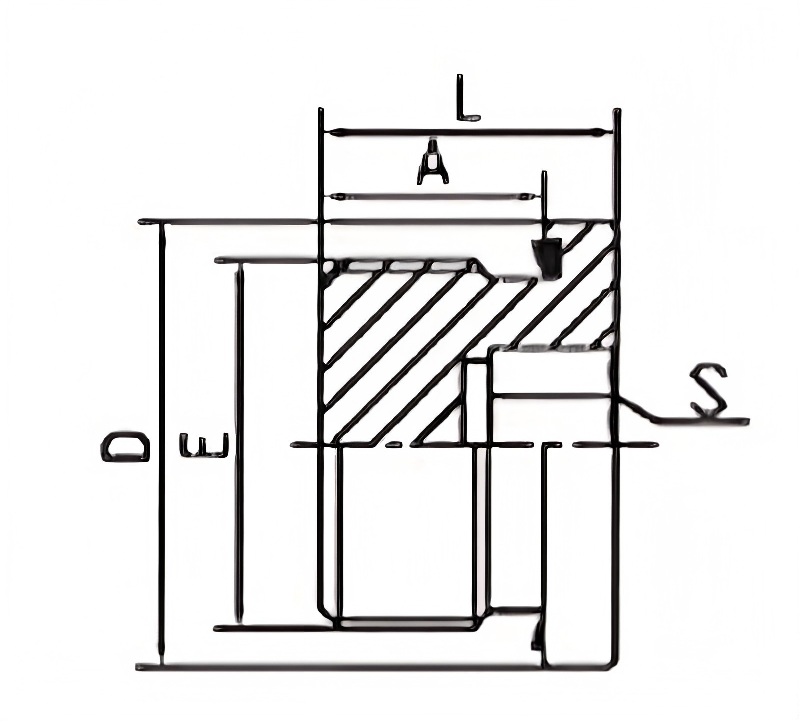

PARTNR	DRAAD	ED GEVANGEN	AFMETINGEN
PARTNR	E	ED GEVANGEN	A	L	S	D	NM
TMN08	M8x1	ED-08	8	12	4	12	8-10
TMN10	M10x1	ED-10	8	12	5	14	10-12
TMN12	M12x1,5	ED-12	12	17	6	17	15-25
TMN14	M14x1,5	ED-14	12	17	6	19	20-35
TMN16	M16x1,5	ED-16	12	17	8	22	25-40
TMN18	M18x1,5	ED-18	12	17	8	24	30-45
TMN20	M20x1,5	ED-20	14	19	10	26	35-50
TMN22	M22x1,5	ED-22	14	19	10	27	40-70
TMN24	M24x1,5	ED-24	14	19	10	29	40-70
TMN26	M26x1,5	ED-26	16	21	12	32	60-100
TMN27	M27×2	ED-27	16	21	12	32	100-135
TMN33	M33x2	ED-33	16	22	17	40	150-240
TMN42	M42x2	ED-42	16	22	22	50	250-360
TMN48	M48x2	ED-48	16	22	24	55	300-400
TMN60	M60x2	ED-60	18	26	27	70	380-450

Veelgestelde vragen

(1) Aan welke normen voldoen uw producten?

Onze holle zeshoekige olieplugadapter is vervaardigd in overeenstemming met de norm DIN 910 (parallelle schroefdraad met bus, vervangbare afdichtring) en de norm DIN 909 (conische schroefdraad, metaal-op-metaal afdichting).

(2) Welke materialen kunnen worden gebruikt voor de holle zeshoekige olieplugadapter?

Standaardmaterialen zijn onder meer koolstofstaal (kwaliteiten 4.8, 6.8, 8.8, 10.9, 12.9), roestvrij staal (A2-70, A4-80, 304, 316), messing en aluminium. Wij leveren ook gelegeerd staal voor toepassingen met hoge sterkte.

(3) Verstrekt u monsters? Wat is de doorlooptijd voor monsters?

Ja, er zijn gratis monsters beschikbaar voor standaardmaten. Monsters op voorraad worden binnen 3-5 dagen per expresse (DHL/FedEx) verzonden. Aangepaste monsters hebben 15-20 dagen nodig voor productie.
