Pankop kruisuitsparing tapschroef

Xiaoguo® Zelftappende schroef met kruiskop China wordt veel gebruikt in meubels, auto-onderdelen en de assemblage van elektrische apparaten. Het aandrijfontwerp maakt het eenvoudig te installeren. Dankzij het schroefdraadontwerp en de taps toelopende punt is vooraf tappen niet nodig. Het zorgt voor een veilige vergrendeling en voorkomt effectief losraken.

Stuur onderzoek

Productomschrijving

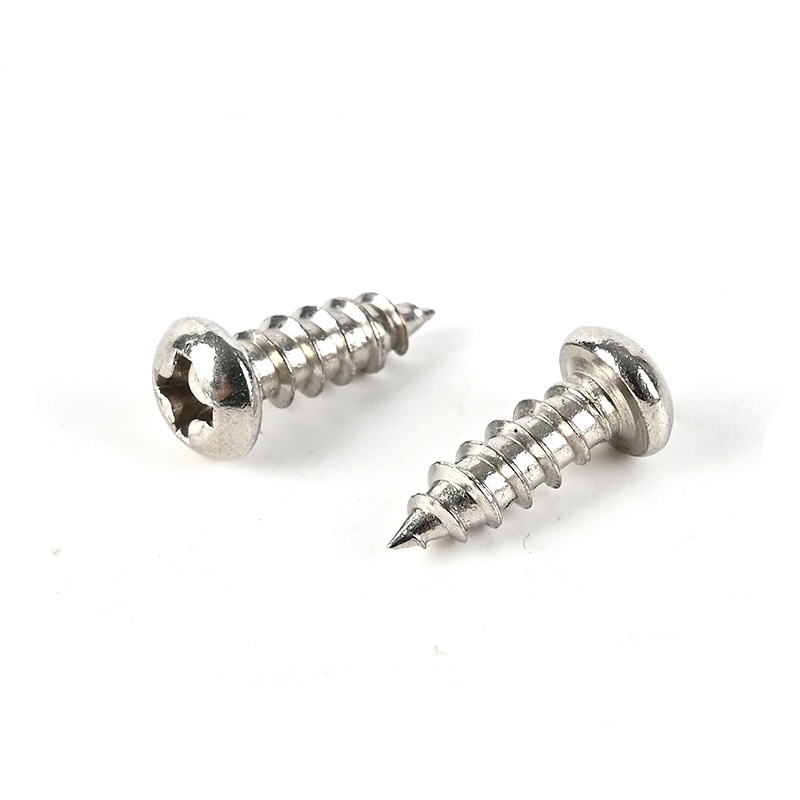

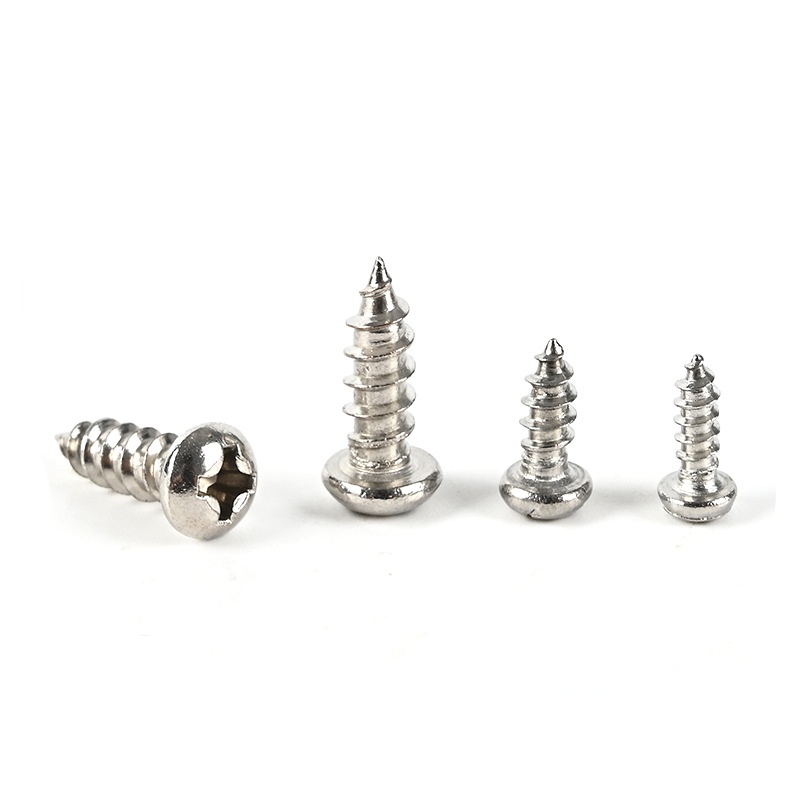

De pankop-kruisgleuf-tapschroef van de fabrikantXiaoguo®is een veel voorkomend type schroef. De kop heeft de vorm van een platte schijf met een kruisvormige groef erop. Deze groef kan worden vastgedraaid met behulp van een kruiskopschroevendraaier. Het meest onderscheidende kenmerk is dat er geen schroefdraad op het werkstuk hoeft te worden voorgeboord. Het enige wat u hoeft te doen is een gat van de juiste maat in een metalen plaat, plastic onderdeel of hout te boren en deze eenvoudigweg in te schroeven.

Het zal automatisch de overeenkomstige interne schroefdraden in het gat "snijden" en stevig vastgrijpen. Kruiskopschroeven met kruiskop worden veel gebruikt bij de constructie van elektrische behuizingen, auto-interieurs, meubelmontage en de snelle verbinding van hardwarecomponenten. Ze zijn bijzonder geschikt voor efficiënte installatie met behulp van elektrische schroevendraaiers op massaproductielijnen.

Pan Head Cross Recess Tapping Screw

Werkingsprincipe

Het werkingsprincipe van een zelftappende schroef met kruisgleuf is gebaseerd op metaalplastische vervorming of lichte insnijding, afhankelijk van de eigenschappen van de te verbinden materialen en het ontwerp van de staart van de schroef.

Voorgefabriceerd bodemgat

Voordat u zelftappende schroeven gebruikt, moet er een geleidegat in het aangesloten onderdeel worden geboord of geponst. De functie van het onderste gat is om de schroeven te geleiden en de ruimte voor de materiaalstroom te regelen.

Vorm binnendraad

Wanneer de tapschroef met kruiskop met kruiskop wordt gedraaid en axiaal wordt voortbewogen, komt de conische punt als eerste het onderste gat binnen, waardoor de gatopening enigszins uitzet. Omdat de draad groter is dan de diameter van het onderste gat, zullen de draadtanden radiale compressie uitoefenen op het materiaal van de gatwand.

Vergrendelende fase

Wanneer de schroef volledig is ingebracht, ligt de door compressie of snijden gevormde schroefdraadgroef op één lijn met de schroefdraad. Het verbonden materiaal ondergaat een lichte rebound binnen de elastische limiet, waardoor de schroefdraad stevig wordt vastgegrepen en een enorme wrijvingsweerstand wordt gegenereerd. Deze wrijvingskracht werkt tegelijkertijd op beide in, waardoor wordt voorkomen dat de schroef uit zichzelf losraakt tijdens trillingen of onder invloed van externe krachten.

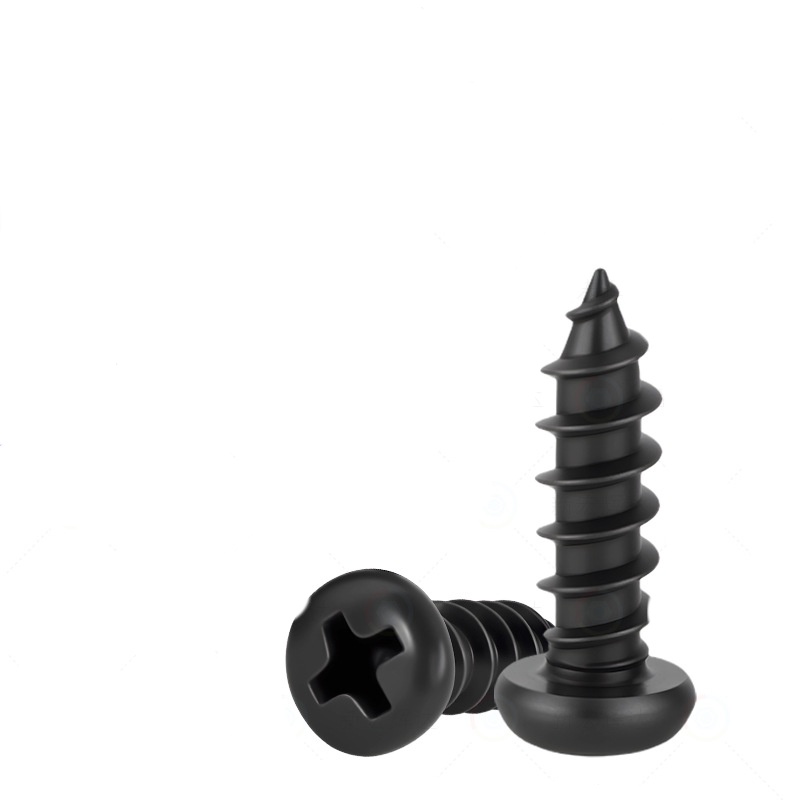

Pan Head Cross Recess Tapping Screw

Veelgestelde vragen

(1) Op welke dikte van stalen platen kan het worden geschroefd?

Het wordt aanbevolen dat de dikte van de verbonden staalplaten niet groter is dan de nominale diameter van de schroeven. Zachte materialen zoals plastic en hout kunnen op passende wijze worden verdikt.

（2）Waarom voelt het alsof er veel kracht is bij het draaien, waardoor de nagel zelfs breekt?

Mogelijke oorzaken en oplossingen:

Het onderste gat is te klein → Het moet op passende wijze worden vergroot

Te hoog montagekoppel → Verlaag het toerental

(3) Wat is uw minimale bestelhoeveelheid (MOQ)?

Standaardspecificatie bulk MOQ van kruiskopschroef met kruisuitsparing is ongeveer 10.000 - 50.000 stuks.

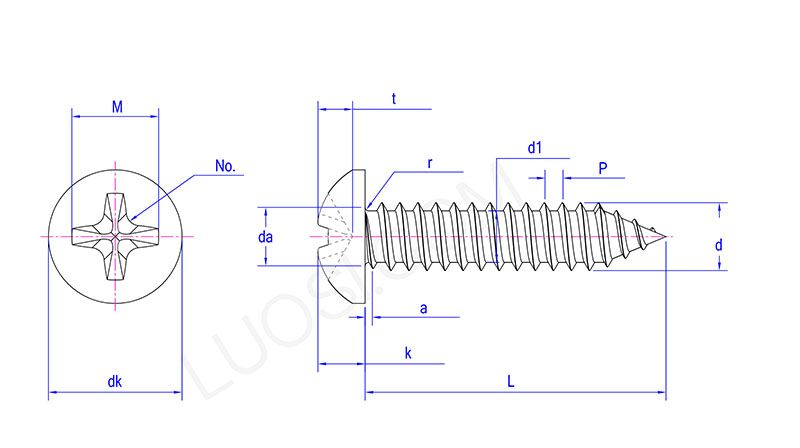

Pan Head Cross Recess Tapping Screw

ma	ST2.2	ST2.9	ST3.5	ST4.2	ST4.8	ST5.5	ST6.3	ST8	ST9.5
P	0.8	1.1	1.3	1.4	1.6	1.8	1.8	2.1	2.1
een max	0.8	1.1	1.3	1.4	1.6	1.8	1.8	2.1	2.1
da max	2.8	3.5	4.1	4.9	5.6	6.3	7.3	9.2	10.7
dk max	4	5.6	7	8	9.5	11	12	16	20
dk min	3.7	5.3	6.64	7.64	9.14	10.57	11.57	15.57	19.48
k max	1.6	2.4	2.6	3.1	3.7	4	4.6	6	7.5
k min	1.4	2.15	2.35	2.8	3.4	3.7	4.3	5.6	7.1
min	0.1	0.1	0.1	0.2	0.2	0.25	0.25	0.4	0.4
Nee.	0	1	2	2	2	3	3	4	4
M	1.9	3	3.9	4.4	4.9	6.4	6.9	9	10.1
t min	0.85	1.4	1.4	1.9	2.4	2.6	3.1	4.15	5.2
maximaal	1.2	1.8	1.9	2.4	2.9	3.1	3.6	4.7	5.8
d1 maximaal	1.63	2.18	2.64	3.1	3.58	4.17	4.88	6.2	7.85
d1 min	1.52	2.08	2.51	2.95	3.43	3.99	4.7	5.99	7.59
dmax	2.24	2.9	3.53	4.22	4.8	5.46	6.25	8	9.65
d mn	2.1	2.76	3.35	4.04	4.62	5.28	6.03	7.78	9.43
