100° platte kopnoppen

100° platte kopbouten hebben een hoek van 100° aan de kop en kunnen gelijk met het oppervlak worden geïnstalleerd. Ze zijn geschikt voor metalen panelen, meubelframes of mechanische apparatuur waarvoor een kop met laag profiel vereist is. De Xiaoguo®-fabriek volgt strikt de MS 20426L-1993-standaard voor productie.

Model:MS 20426L-1993

Stuur onderzoek

Productomschrijving

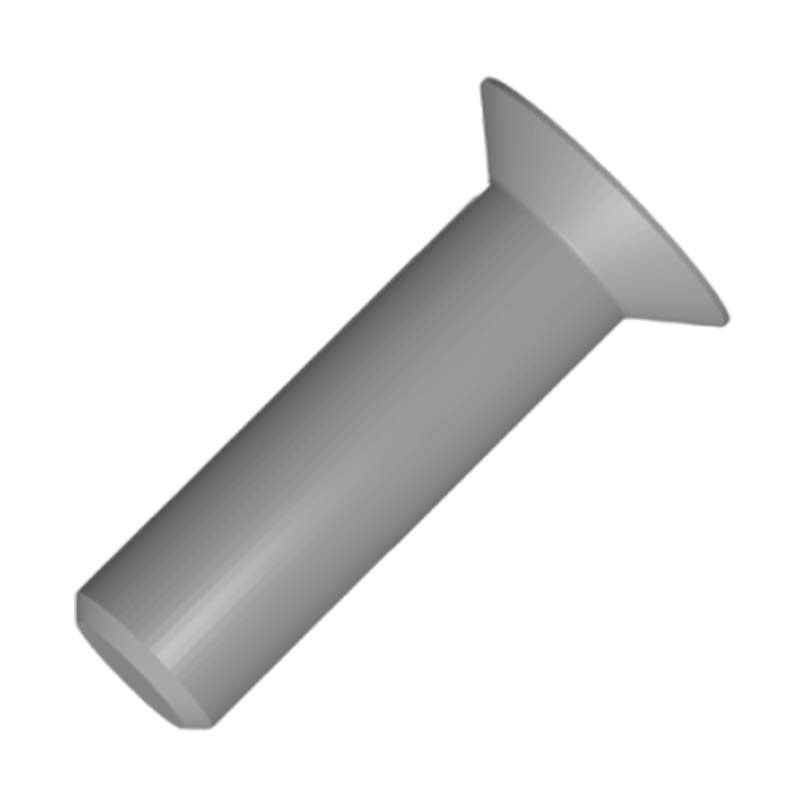

Het ene uiteinde van de 100° platte kopbouten is een 100 graden platte kop, terwijl het andere uiteinde schroefdraad heeft. Dankzij de platte kop past hij goed op de componenten met overeenkomstige verzonken gaten. De draadspecificaties zijn talrijk, variërend van de kleine M3-maat tot de grotere M16-maat.

Productdetails en parameters

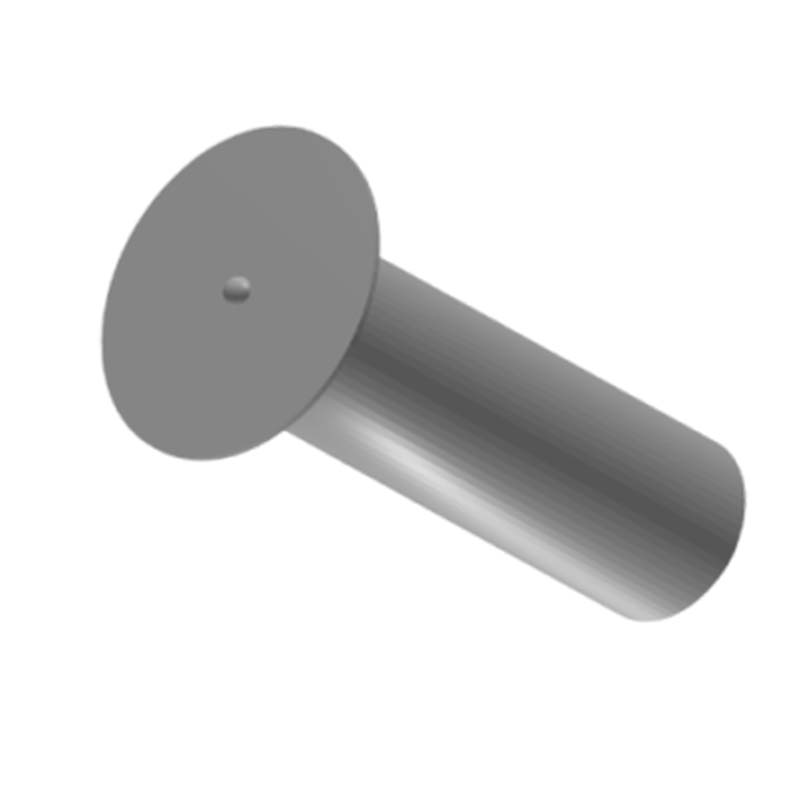

De platte kopbouten zijn in wezen een soort lasbout. Hun koppen zijn conisch en liggen tijdens het lassen vrijwel gelijk met het werkstuk. De hoek van 100° is cruciaal omdat hierdoor de noppenkop lichtjes in het materiaal kan zinken, waardoor een laag profiel behouden blijft. Wanneer het nodig is om het oppervlak na het lassen glad en vlak te houden, zoals op oppervlakken waar het werkstuk snel vastloopt, kan dit type tap worden gebruikt.

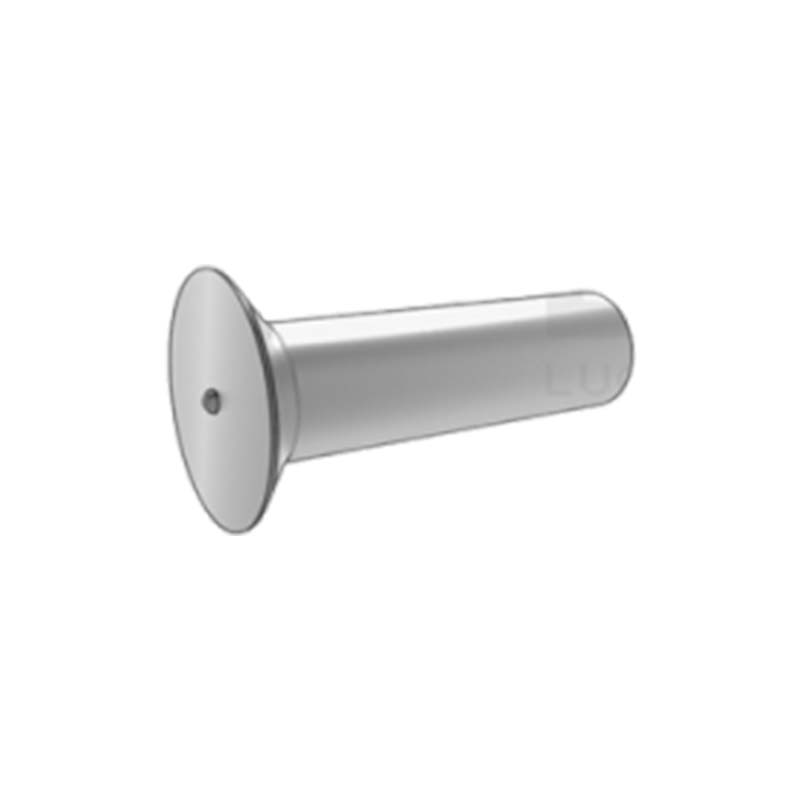

De 100°flathead-noppen zijn genoemd naar de hoek van hun conische koppen. Dit specifieke 100 graden ontwerp zorgt ervoor dat de las vrijwel gelijk ligt met het basismateriaal. Het is een gebruikelijke keuze voor plaatbewerking of elke situatie waarin lassen aan het oppervlak nodig is om een visueel of functioneel gladde afwerking te behouden.

Door hun specifieke kegelhoek hebben ze een lager hoofdprofiel. Door middel van lassen vormen ze vrijwel onzichtbare verbindingspunten. Op het gebied van de automobiel-, elektronica- of huishoudelijke apparatenproductie zult u ze vaak tegenkomen in gebieden waar een schone en gladde oppervlakteafwerking vereist is.

ma	1/16	3/32	1/8	5/32	3/16	7/32	1/4	5/16	3/8
dk max	0.118	0.183	0.229	0.29	0.357	0.419	0.49	0.568	0.698
dk min	0.11	0.175	0.221	0.282	0.349	0.411	0.482	0.56	0.69
k	0.022	0.036	0.042	0.055	0.07	0.083	0.095	0.106	0.134
dmax	0.065	0.097	0.128	0.159	0.19	0.222	0.253	0.315	0.378
d min	0.061	0.093	0.124	0.155	0.186	0.218	0.249	0.311	0.374
