12-punts flensschroef

Plaats onmiddellijk een bestelling voor de Xiaoguo® 12-punts flensschroef in bulk. Dit product heeft een uniek 12-punts kopontwerp en is gemaakt van gelegeerd staal van de kwaliteit 12.9 dat afschrik- en ontlaatprocessen heeft ondergaan, met een ultieme treksterkte van meer dan 1200 MPa, wat geschikt is voor gebruik in zware delen van de motor.

Stuur onderzoek

Productomschrijving

De 12-punts flensschroef is een hoogwaardige bevestiger met een kop met twaalf hoeken en een vergroot flenssteunoppervlak aan de onderkant. De kopvorm heeft een dubbel zeshoekig ontwerp, waarbij de twaalfpuntsaandrijving wordt gecombineerd met een geïntegreerde flensstructuur, speciaal ontworpen voor een hoog koppel en weerstand tegen het loskomen van trillingen.

Deze 12-punts flensschroef wordt vaak gebruikt in transmissiesystemen voor auto's, motorblokken, vliegtuigmotoren en industriële apparatuur met hoge sterkte. Het is een ideale oplossing voor het vervangen van traditionele zeskantige kopbouten en interne zeskantige cilinderkopschroeven. Het twaalfzijdige ontwerp van het aandrijfoppervlak maakt het gebruik van ringsleutels of twaalfzijdige doppen mogelijk, waardoor een herpositionering van 30° in nauwe ruimtes mogelijk is in vergelijking met standaard zeshoekige koppen, wat resulteert in een hogere installatie-efficiëntie.

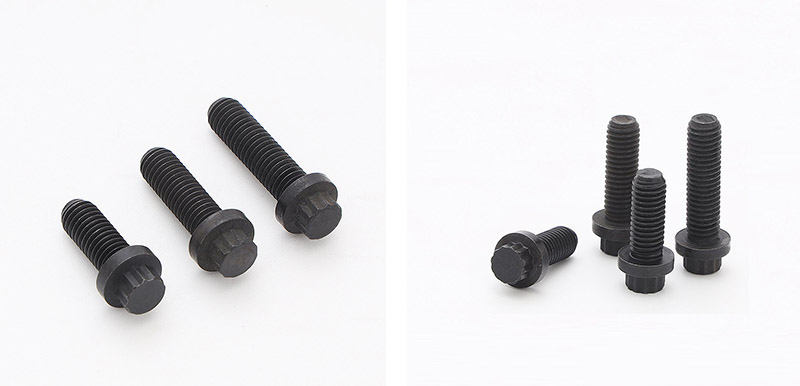

12 Point Flange Screw

Kernvoordeel

De kernvoordelen van de 12-punts flensschroef komen voornamelijk tot uiting in de volgende aspecten:

(1) Twaalfpunts koptype

Meer contactoppervlakken: Het twaalfpuntskoptype heeft twee keer zoveel contactoppervlakken als de zeshoekige kop, waardoor het een hoger aanhaalmoment kan weerstaan zonder de kop te beschadigen.

Het risico op een glijhoek is laag: de krachtverdeling is uniformer, waardoor deze geschikt is voor toepassingen die een hoge voorspanning vereisen.

(2) Geïntegreerde flens

Zelfstandig flensoppervlak: geen extra pakkingen vereist. De gekartelde of reliëfstructuur aan de onderkant van de flens werkt samen met het oppervlak van het werkstuk en genereert een sterke wrijvingskracht.

Hoge trillingsbestendigheid: het kan de voorspanning behouden, zelfs in een trillende omgeving, geschikt voor dynamische belastingsgebieden.

(3) Eenvoudige installatie, bespaart ruimte

30° rotatie: de twaalfpuntskop kan 30° worden gedraaid om in de sleutel te worden geplaatst voor herpositionering. Dit bespaart de helft van de ruimte vergeleken met de 60° rotatie van de zeshoekige kop. Geschikt voor beperkte ruimte.

(4) Groot lageroppervlak

Het vergrote flensoppervlak vergroot het contactoppervlak: verdeelt de druk effectief en voorkomt dat zachte materialen zoals aluminium en gietijzer vervormen.

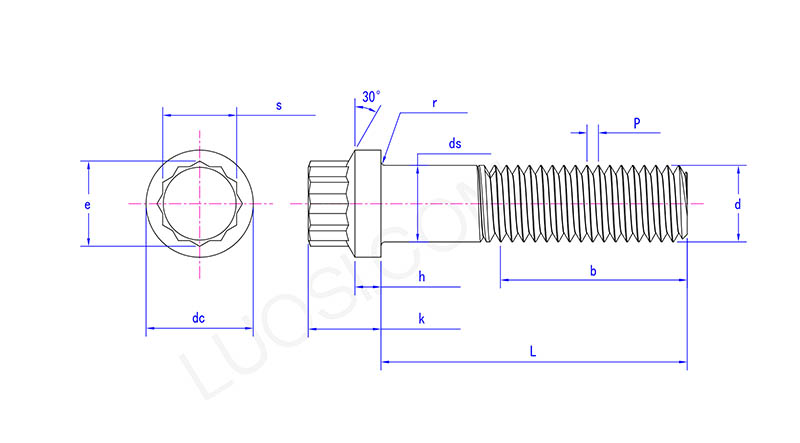

12 Point Flange Screw

ma	M22	M24	M27	M30	M33	M36	M39	M42	M45	M48	M52
P	2.5	3	3	3.5	3.5	4	4	4.5	4.5	5	5
gelijkstroom max	33.3	38.1	38.1	42.8	47.5	52.3	57	61.7	66.5	76	76
gelijkstroom min	32.68	37.48	37.48	42.18	46.88	51.56	56.26	60.96	65.76	75.26	75.26
dsmax	22	24	27	30	33.0	36	39	42.0	45.0	48	52
ds min	21.79	23.79	26.79	29.79	32.75	35.75	38.75	41.75	44.75	47.75	51.7
e min	25.4	27.7	27.7	34.6	36.90	41.60	47.30	47.30	53.10	57.70	57.70
maximaal	6.9	7.98	7.98	9.21	9.62	10.82	12.71	12.56	15.65	16.1	16.1
u min	6.54	7.35	7.35	8.78	9.19	10.39	12.28	12.13	15.13	15.58	15.58
k max	22.36	25.56	25.56	28.96	32.0	35.2	38.3	41.4	44.7	51.03	51.03
k min	22.04	25.24	25.24	28.54	31.6	34.80	37.90	41.00	44.30	50.57	50.57
max	1	1.2	1.20	1.4	1.60	1.60	1.80	1.80	2.00	2.20	2.20
min	0.75	0.95	0.95	1.15	1.35	1.35	1.55	1.55	1.75	1.82	1.82
maximaal	22	24	24	30	32.00	36.00	41.00	41.00	46.0	50.0	50.0
s min	21.79	23.79	23.79	29.79	31.75	35.75	40.75	40.75	45.75	49.75	49.75

(5) Alternatieve zeskantschroeven

Compatibiliteit met de buitendiameter van de kop: de 12-punts flensschroef heeft dezelfde gatgrootte als de standaard zeshoekige cilindrische kopschroef, zodat deze direct kan worden vervangen zonder de gatpositie te wijzigen, en hij is ook duurzamer.

（6）Compleet assortiment hoogwaardige kwaliteiten

Dekt 8.8 kwaliteit, 10.9 kwaliteit, 12.9 kwaliteit en roestvrij staal A2-70/A4-80, en voldoet aan de behoeften van alle scenario's, variërend van algemene machines tot extreem zware belastingen.

(7) Rijke corrosiebestendige oplossingen

Bied verschillende oppervlaktebehandelingen aan, zoals elektrolytisch verzinken, thermisch verzinken, Dacromet-coating, zink-nikkellegering en zwart maken, geschikt voor binnen-, buiten-, maritieme en chemische omgevingen, enz.

(8) Breed scala aan toepassingsgebieden

Auto's (motoren, transmissies, chassis), ruimtevaart (motorframes, landingsgestellen), windenergie, mijnbouw, petrochemie, schepen, algemene machines, enz.
