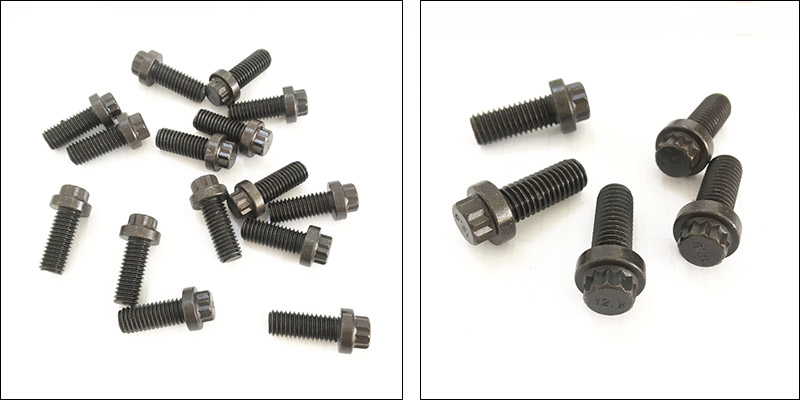

Veerbootbouten 12 punten

Om de lange levertijd van M20-bouten en bouten met een grotere diameter te voorkomen, is Xiaoguo® Ferry Bolts 12 punten uitgerust met regelmatige voorraden M22, M24, M27 en M30. De langste lengte reikt tot 200 mm. Als klanten ze dringend nodig hebben, kunnen we binnen 48 uur leveren, waardoor de wachttijd wordt verkort.

Stuur onderzoek

Productomschrijving

Correct gebruik

Om de levensduur van de Ferry Bolts 12-punts te verlengen, kan correct gebruik effectief verlies van de producten voorkomen. Lees de volgende inhoud en gebruik de producten in overeenstemming met de normen.

（1）Voorbereiding van schroefdraadgaten

Maak de schroefdraad schoon: Verwijder vóór de montage olievlekken, ijzervijlsel, oude schroefdraadlijm, roest enz. uit de schroefdraadgaten.

Hoekafronding van de opening: Zorg ervoor dat het flensoppervlak van de Ferry Bolts 12 punten perfect kan worden uitgelijnd met het werkstukvlak, zodat er geen openingen ontstaan.

Diepte van het schroefdraadgat: Voor stalen onderdelen moet de ingrijpdiepte minimaal 1 keer de schroefdraaddiameter zijn; voor zachte materialen zoals gietijzer en aluminiumlegeringen moet deze minimaal 1,5 tot 2 keer de diameter zijn.

（2）Gebruik het juiste gereedschap

Het is noodzakelijk om een 12-punts dopsleutel of een 12-punts stersleutel te gebruiken. Het is ten strengste verboden om inbussleutels of steeksleutels te gebruiken.

Zorg ervoor dat de maat van de dop precies overeenkomt met de maat van de tegenoverliggende rand van de boutkop (gebruik bijvoorbeeld voor M10 een 12-punts dop van 12 mm).

（3）Gebruik een momentsleutel om stap voor stap vast te draaien

Draai vast volgens de standaard aanbevolen koppelwaarde (raadpleeg het referentiekoppel voor droge schroefdraad van klasse 12.9):

Specificatie	Aanbevolen koppel (N·m)	Specificatie	Aanbevolen koppel (N·m)
M6	12-15	5/16″	20-25
M8	28-32	3/8″	40-45
M10	55-65	7/16″	60-70
M12	95-110	1/2″	100-120
M14	150-170	9/16″	140-160
M16	230-260	5/8″	190-220

（4）Gebruik sluitringen (indien nodig)

De Ferry Bolts 12 punts worden geleverd met een flensoppervlak en vereisen meestal geen sluitring. Als het installatieoppervlak echter niet vlak is, kan een stalen platte ring worden toegevoegd om ervoor te zorgen dat het flensoppervlak volledig contact maakt. (De dikte van de sluitring mag niet groter zijn dan 1 mm.)

(5) Anti-bijtbehandeling (gemaakt van roestvrij staal)

Het roestvrijstalen materiaal is gevoelig voor vreten wanneer het met hoge snelheid of met een hoog koppel wordt vastgedraaid. Vóór de installatie moet een antikleefmiddel op de schroefdraad worden aangebracht.

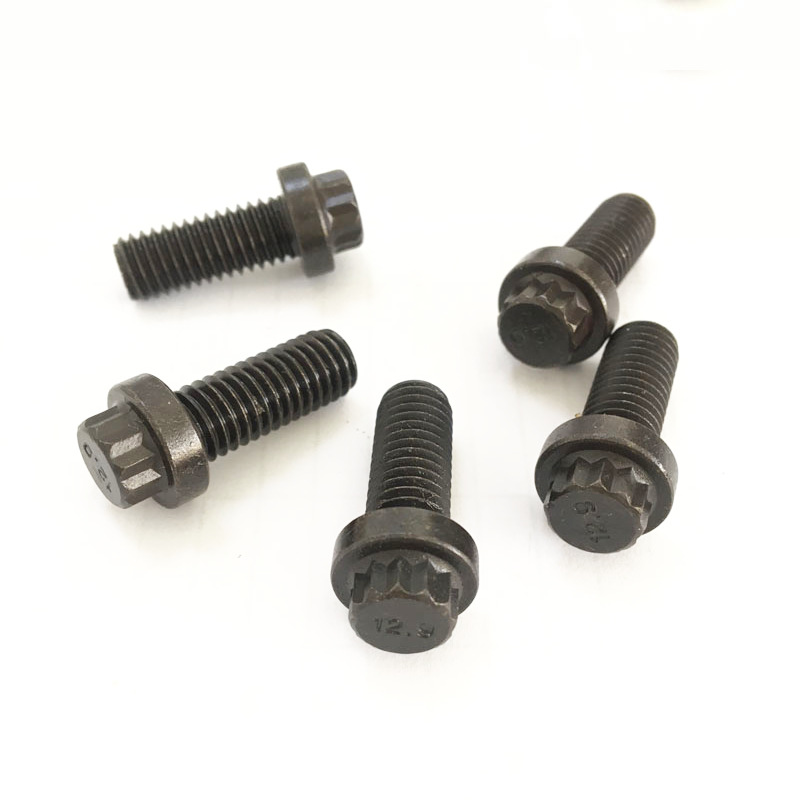

Ferry Bolts 12 Points

Speciale vereisten voor materiaalopslag

Voor het speciale materiaal Ferry Bolts 12 punten hebben wij, in de hoop u hiermee van dienst te zijn, tevens de volgende informatie samengevat.

（1）Roestvrij staal: niet mengen met koolstofstaalproducten. De opslagruimte moet schoon en vrij van ijzervijlsel worden gehouden.

(2) Titaniumlegering: Vermijd contact met chloor, fluor en andere halogenen; kom niet in direct contact met roestvrij staal om elektrochemische corrosie te voorkomen.

（3）Aluminiumlegering: Vermijd contact met sterke zuren en sterke basen; de geanodiseerde producten op het oppervlak moeten worden beschermd tegen krassen.

(4) Messing: Vermijd contact met ammoniakgas (dat gevoelig is voor spanningscorrosie).

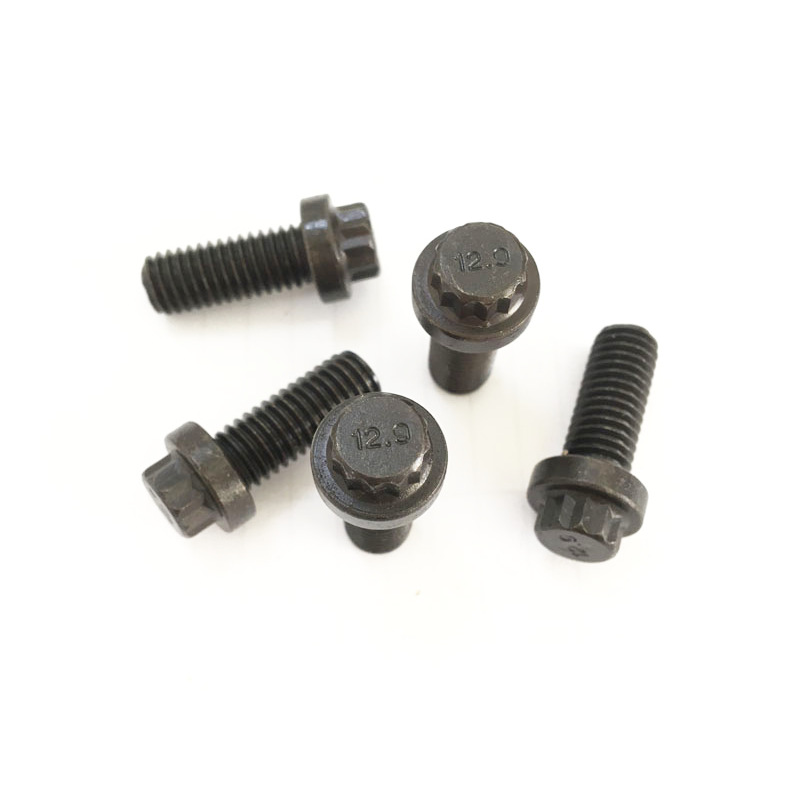

Ferry Bolts 12 Points

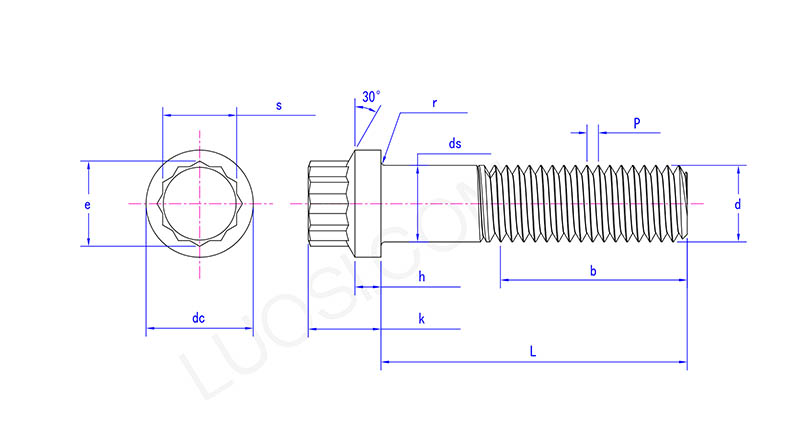

ma	M22	M24	M27	M30	M33	M36	M39	M42	M45	M48	M52
P	2.5	3	3	3.5	3.5	4	4	4.5	4.5	5	5
gelijkstroom max	33.3	38.1	38.1	42.8	47.5	52.3	57	61.7	66.5	76	76
gelijkstroom min	32.68	37.48	37.48	42.18	46.88	51.56	56.26	60.96	65.76	75.26	75.26
dsmax	22	24	27	30	33.0	36	39	42.0	45.0	48	52
ds min	21.79	23.79	26.79	29.79	32.75	35.75	38.75	41.75	44.75	47.75	51.7
e min	25.4	27.7	27.7	34.6	36.90	41.60	47.30	47.30	53.10	57.70	57.70
maximaal	6.9	7.98	7.98	9.21	9.62	10.82	12.71	12.56	15.65	16.1	16.1
u min	6.54	7.35	7.35	8.78	9.19	10.39	12.28	12.13	15.13	15.58	15.58
k max	22.36	25.56	25.56	28.96	32.0	35.2	38.3	41.4	44.7	51.03	51.03
k min	22.04	25.24	25.24	28.54	31.6	34.80	37.90	41.00	44.30	50.57	50.57
max	1	1.2	1.20	1.4	1.60	1.60	1.80	1.80	2.00	2.20	2.20
min	0.75	0.95	0.95	1.15	1.35	1.35	1.55	1.55	1.75	1.82	1.82
maximaal	22	24	24	30	32.00	36.00	41.00	41.00	46.0	50.0	50.0
s min	21.79	23.79	23.79	29.79	31.75	35.75	40.75	40.75	45.75	49.75	49.75
