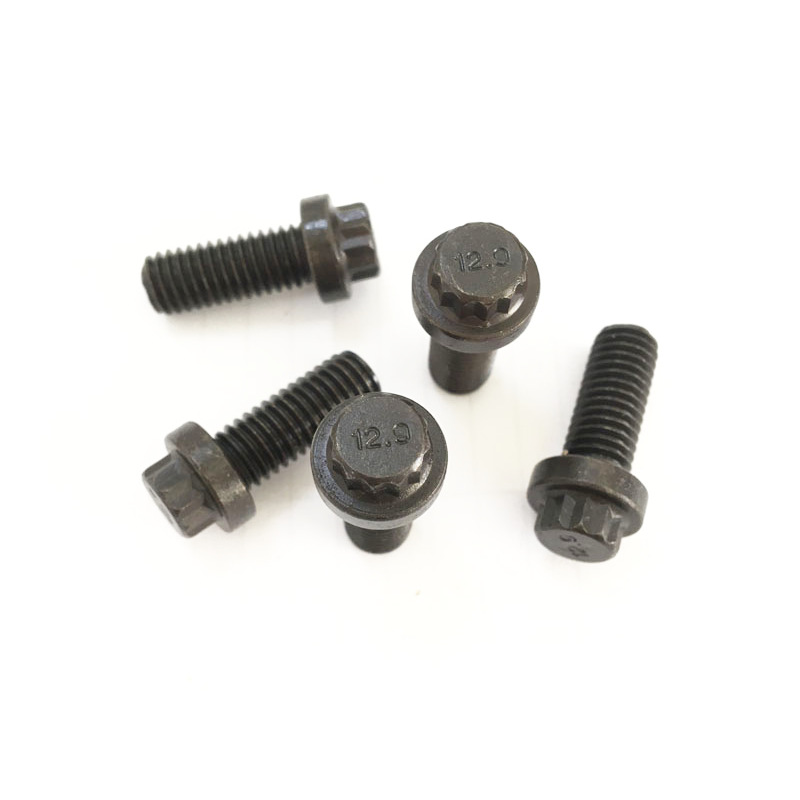

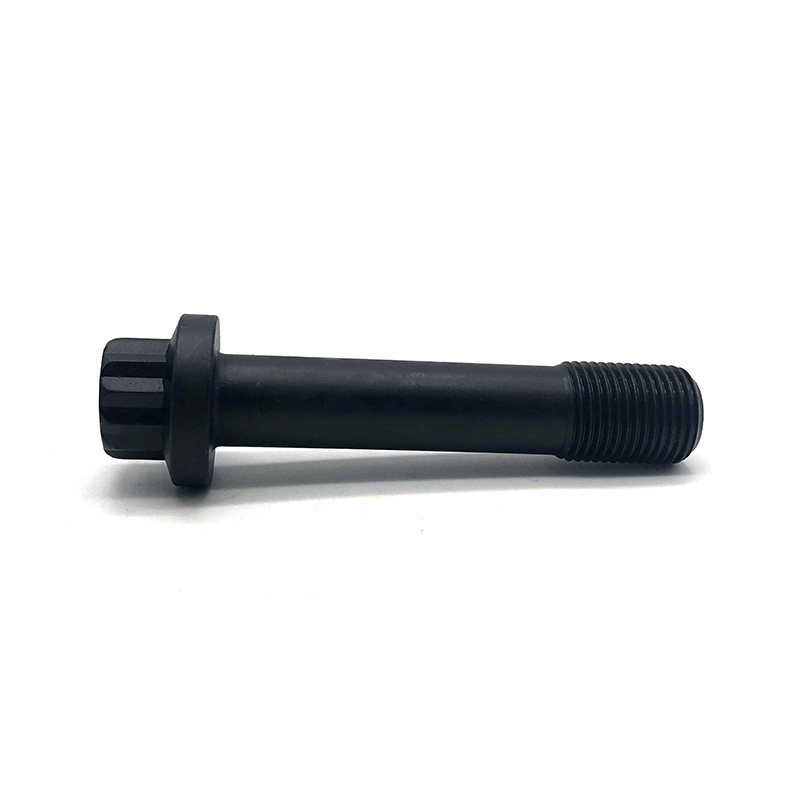

Flensschroef met 12 spieën

De 12-spline flensschroef van Xiaoguo® heeft een 12-punts kopontwerp dat perfect past bij de ringsleutel. Zelfs in een beperkte ruimte kan hij nog steeds worden bediend. Vergeleken met de zeshoekige kop wordt de bedieningsruimte met 50% verminderd. Kom langs en informeer naar de monsterprijs om de snelle installatie te ervaren.

Stuur onderzoek

Productomschrijving

Inleiding tot materialen

De materiaalkeuze voor flensschroeven met 12 spieën is zeer divers en valt voornamelijk in vier categorieën: koolstofstaal, gelegeerd staal, roestvrij staal en speciale legeringen. De materiaalkeuze hangt af van uw specifieke eisen op het gebied van sterkte, corrosieweerstand, werktemperatuur en kosten.

(1) Koolstofstaal

Koolstofstaal is de meest gebruikte en kosteneffectieve optie. Door verschillende warmtebehandelingsprocessen (afschrikken + ontlaten) kunnen verschillende sterktegraden van 4,8 tot 12,9 worden bereikt om aan verschillende belastingsvereisten te voldoen. Het is geschikt voor de algemene industrie, automobielconstructies, de bouw en algemene machines.

(2) Gelegeerd staal

Door elementen als chroom, molybdeen en nikkel aan koolstofstaal toe te voegen en vervolgens een nauwkeurige warmtebehandeling te ondergaan, kunnen de mechanische eigenschappen van het staal aanzienlijk worden verbeterd. De sterkte is extreem hoog en heeft uitstekende weerstand tegen vermoeidheid en slagvastheid. De flensschroeven met 12 spieën van gelegeerd staal worden veel gebruikt in ophangsystemen voor auto's, motorinterieurs, torenbouten voor windturbines en zware bouwmachines.

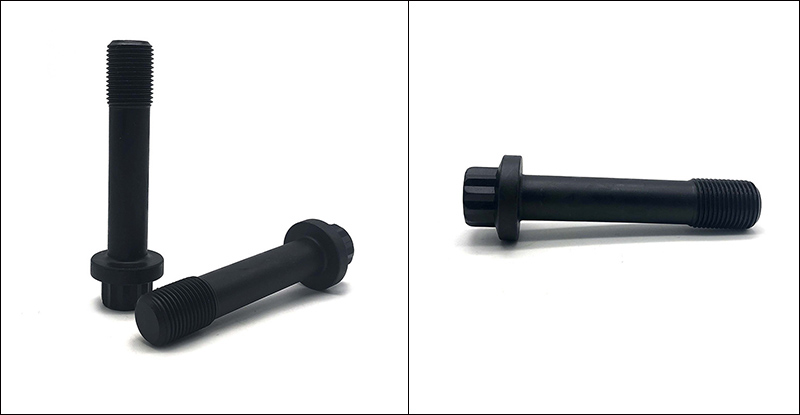

12 Spline Flange Screw

(3) Roestvrij staal

Het belangrijkste voordeel van roestvrij staal ligt in de inherente corrosieweerstand. Onder hen is 304 (A2) het meest voorkomende type en is geschikt voor voedselverwerking en algemene buitenomgevingen; terwijl 316 (A4) speciaal is ontworpen door het toevoegen van molybdeen, waardoor de flensschroef met 12 spieën bijzonder geschikt is voor omgevingen met veel zoutnevel en zeer corrosieve omgevingen, zoals in de oceaan, kustgebieden of chemische fabrieken, enz.

(4) Speciale legering

De speciale legeringsmaterialen omvatten chroom-moly, ti, hittebestendige legeringen, aluminiumlegeringen, messing, enz. Ze zijn ontworpen om te voldoen aan de specifieke prestatie-eisen van klanten, zoals weerstand tegen hoge temperaturen, lichtgewicht, geleidbaarheid en niet-magnetisme. Hoofdzakelijk voor speciale industriële gebieden zoals lucht- en ruimtevaart, racen, medisch, petrochemie en elektriciteit.

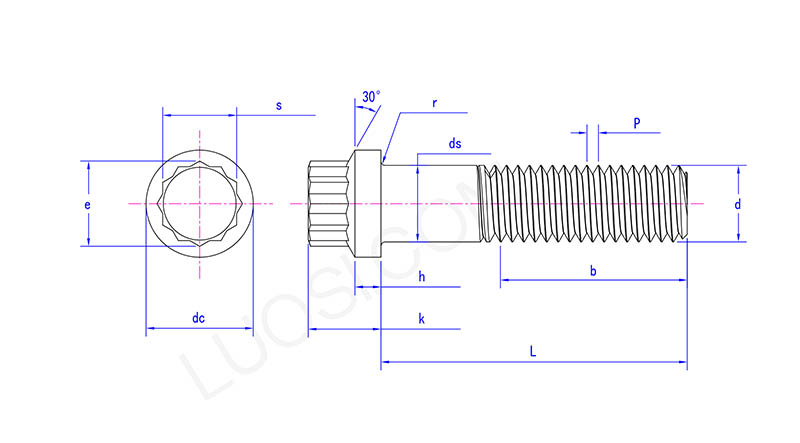

12 Spline Flange Screw

ma	M22	M24	M27	M30	M33	M36	M39	M42	M45	M48	M52
P	2.5	3	3	3.5	3.5	4	4	4.5	4.5	5	5
gelijkstroom max	33.3	38.1	38.1	42.8	47.5	52.3	57	61.7	66.5	76	76
gelijkstroom min	32.68	37.48	37.48	42.18	46.88	51.56	56.26	60.96	65.76	75.26	75.26
dsmax	22	24	27	30	33.0	36	39	42.0	45.0	48	52
ds min	21.79	23.79	26.79	29.79	32.75	35.75	38.75	41.75	44.75	47.75	51.7
e min	25.4	27.7	27.7	34.6	36.90	41.60	47.30	47.30	53.10	57.70	57.70
maximaal	6.9	7.98	7.98	9.21	9.62	10.82	12.71	12.56	15.65	16.1	16.1
u min	6.54	7.35	7.35	8.78	9.19	10.39	12.28	12.13	15.13	15.58	15.58
k max	22.36	25.56	25.56	28.96	32.0	35.2	38.3	41.4	44.7	51.03	51.03
k min	22.04	25.24	25.24	28.54	31.6	34.80	37.90	41.00	44.30	50.57	50.57
max	1	1.2	1.20	1.4	1.60	1.60	1.80	1.80	2.00	2.20	2.20
min	0.75	0.95	0.95	1.15	1.35	1.35	1.55	1.55	1.75	1.82	1.82
maximaal	22	24	24	30	32.00	36.00	41.00	41.00	46.0	50.0	50.0
s min	21.79	23.79	23.79	29.79	31.75	35.75	40.75	40.75	45.75	49.75	49.75

Prestatieklasse en treksterkte

Het prestatieniveau is de kernindicator die de sterkte van de flensschroef met 12 spieën bepaalt. De gebruikelijke prestatieklassen en hun overeenkomstige treksterkten zijn als volgt:

(1) 8,8 kwaliteit: De minimale treksterkte is ongeveer 800 MPa (ongeveer 116.000 psi), wat binnen het middelhoge sterktebereik valt en het meest wordt gebruikt.

(2) klasse 10,9: De minimale treksterkte is ongeveer 1.000 MPa (ongeveer 145.000 psi), geschikt voor scenario's die verbindingen met hoge sterkte vereisen.

(3) 12,9 kwaliteit: De minimale treksterkte is ongeveer 1.220 MPa (ongeveer 177.000 psi), wat een van de hoogste sterkteniveaus is onder gelegeerd staal.

(4) Mandarijn Graad 5: De treksterkte is ongeveer 120.000 psi, wat overeenkomt met de metrische waarde 8,8.

(5) American Standard Grade 8: De treksterkte is ongeveer 150.000 psi, wat overeenkomt met de metrische waarde 10,9.
