Ankerwiggen voor grip na spanning

Voor bulkaankoop van Xiaoguo®-ankerwiggen voor post-tension griping bieden we niet-standaard maten, lasergegraveerde merklogo's en op maat gemaakte verpakkingen. We kunnen bijpassende producten leveren, variërend van enkele gaten tot 55 gaten ankerblokken, die voldoen aan alle specifieke eisen van verschillende technische projecten.

Stuur onderzoek

Productomschrijving

Werkingsprincipe

Het werkingsprincipe van ankerwiggen voor post-tension griping is gebaseerd op twee mechanismen: wig-zelfremmend en wrijvingskrachtoverbrenging.

(1)Systeemsamenstelling

Een compleet verankeringssysteem bestaat doorgaans uit:

Stalen strengen (voorspankabels): ze dragen de spankracht.

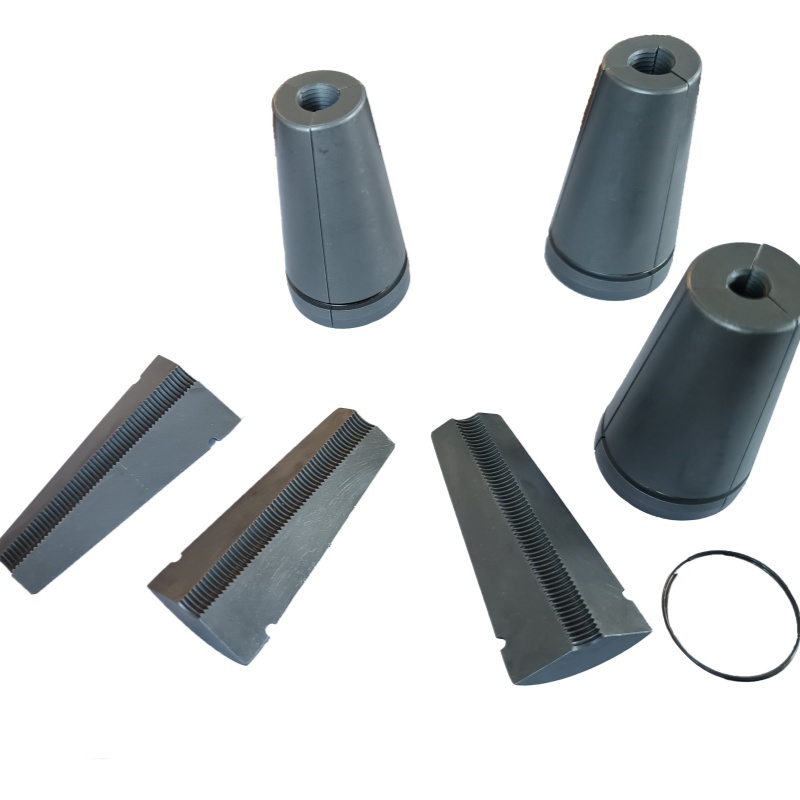

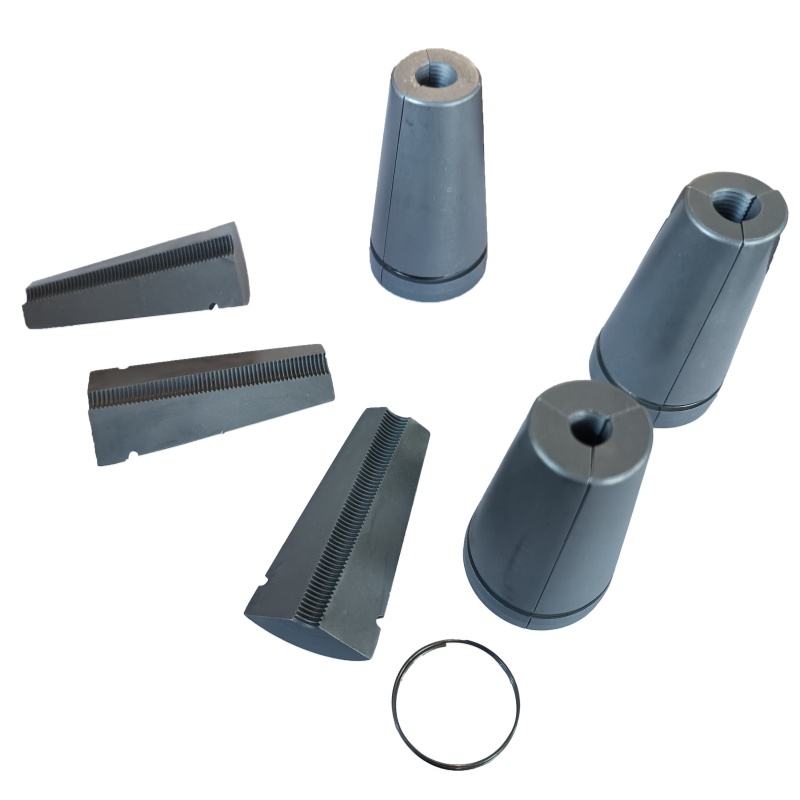

Wiggen (klemplaten): Samengesteld uit twee of drie stukken, die een conische klemeenheid vormen, met ribbels aan de binnenkant.

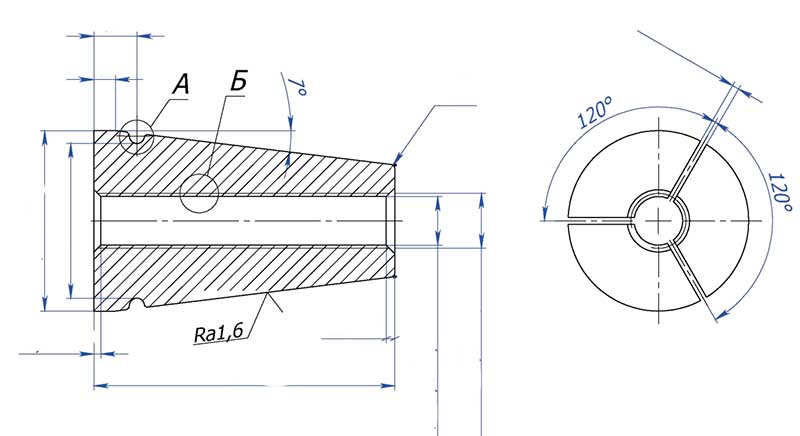

Ankerplaten: Bij conische gaten, waarbij de hoek van de gatkegel overeenkomt met de buitenste kegelhoek van de wig (typisch ongeveer 6°55′).

Ankerplaten: Breng de druk over op het beton en speel lokaal een dragende rol.

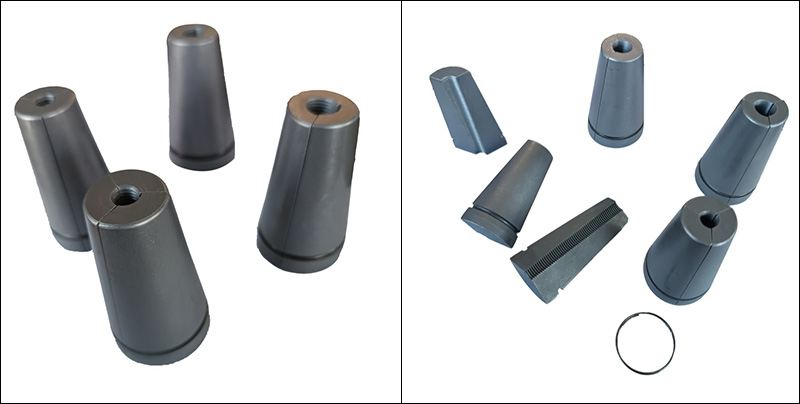

Anchor Wedges for Post Tension Griping

(2) Werkproces

Spanfase: De spanvijzel rekt de stalen strengen uit. Op dit punt zijn de ankerwiggen voor post-tension griping nog niet volledig ingeklemd en kunnen de stalen strengen vrij bewegen.

Fixatiefase: Zodra de ontworpen spankracht is bereikt, trekt de hydraulische krik zich terug om te lossen. Door het contact tussen het buitenste conische oppervlak van het wigblok en de binnenwand van het conische gat van de ankerplaat wordt een positieve druk gegenereerd.

Zelfsluitende formatie: De samentrekkingskracht van de staalstreng zorgt ervoor dat de druk tussen het wigblok en de conische gatwand scherp toeneemt. Wanneer de wrijvingskracht gelijk is aan of groter is dan de samentrekkingskracht van de staalstreng, ontstaat er een statisch evenwicht tussen het wigblok en de staalstreng, evenals tussen het wigblok en de ankerplaat. De stalen streng wordt vervolgens veilig vergrendeld.

Voorspanningsbehoud: Vervolgens wordt de spanning van de staalstrengen volledig overgebracht op het betonelement via de ankerwiggen voor naspanningsgrijping - ankerplaat - ankerpad.

（3）Zelfsluitende toestand

Of de wig een betrouwbare zelfvergrendeling kan bereiken, hangt af van de relatie tussen de wighoek (kegelhoek) en de wrijvingscoëfficiënt. Theoretisch is de zelfremmende toestand:

Helft van de kegelhoek (α/2) ≤ arctan(μ)

Waarbij μ de wrijvingscoëfficiënt is tussen de wig en het kegelgat van de ankerplaat.

(4) Functie van het tandpatroon

De scherpe tandpatronen op het binnenoppervlak van het wigblok zijn een van de belangrijkste ontwerpen. Tijdens het span- en verankeringsproces zullen de tandpatronen zich in de kleine putjes op het oppervlak van de staalstrengen nestelen, wat resulteert in mechanische vergrendeling.
