Ankerwiggen voor naspanning

China Xiaoguo® hoogwaardige post-tension ankerwiggen van gelegeerd staal zijn gemaakt van 20CrMnTi-materiaal, met een hardheid van 78-85 HRA. Het heeft een sterkte die ruim 30% hoger is dan die van gewoon koolstofstaal, vervormt of barst niet onder extreme spanning en is zowel stevig als duurzaam.

Stuur onderzoek

Productomschrijving

Belangrijkste prestaties

De prestaties van Post Tension Anchor Wedges zijn rechtstreeks bepalend voor de structurele veiligheid en duurzaamheid van grote projecten zoals bruggen en gebouwen. Als u voor Xiaoguo® kiest, krijgt u een betrouwbare garantie die bestand is tegen de strengste normen.

(1) Efficiëntie van statische belastingverankering

Rendementcoëfficiënt ηa ≥ 0,95

Of het verankeringssysteem de volledige sterkte van de staalstrengen efficiënt kan benutten

(2) Ultieme totale spanning

εapu ≥ 2,0%

Meet de ductiliteit van het verankeringssysteem onder de uiteindelijke staat om bros falen te voorkomen

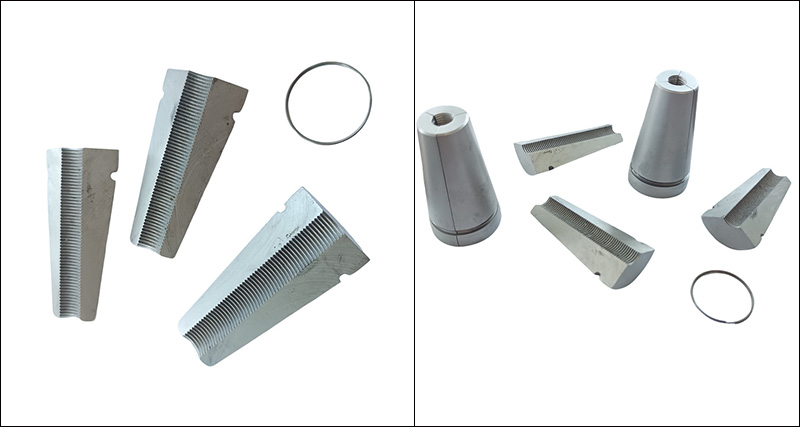

Post Tension Anchor Wedges

(3) Vermoeidheidsprestaties

Geen storing na 2 miljoen laadcycli

Zorgt ervoor dat de constructie, zoals bruggen en windturbinetorens, die langdurig aan dynamische belastingen worden blootgesteld, niet zal bezwijken door vermoeiing.

(4) Wrijvingsverlies in het verankeringsgebied

Totaal verlies bij de ankeropening + trompetopening ≤ 6%

Vermindert het verlies aan effectieve voorspanning veroorzaakt door wrijving, wat de spanefficiëntie en kostenbeheersing beïnvloedt.

(5) Terugtrekkingshoeveelheid van het wigblok

Laag intrekanker ≤ 0,5 mm; Gewoon anker ≤ 6 mm

Dit heeft rechtstreeks invloed op de nauwkeurigheid van het instellen van de voorspanning. Hoe kleiner de terugtrekking, hoe minder voorspanningsverlies tijdens het aanbrengen.

(6) Hardheidsvereisten:

Ankerwiggen voor naspanning: HRC 58-65; Ankerplaat: HB ≥ 251

Zorg ervoor dat het oppervlak van de onderdelen slijtvast is en niet vervormt of bezwijkt onder grote druk.

Post Tension Anchor Wedges

Classificatie

De Post Tension Ankerwiggen kunnen verder worden onderverdeeld in vele typen. De belangrijkste classificatiecriteria zijn gebaseerd op het aantal stukken, de vorm van de interne tanden en de vorm van de buitenste kegel. De bijbehorende structurele kenmerken en toepassingen

【1】het aantal stuks

(1) Tweedelig

Structurele kenmerken: twee symmetrische wigvormige klemplaten vormen, wanneer gecombineerd, een rond gat in het midden

Typische toepassingen: permanent werkanker, voor eenmalig gebruik

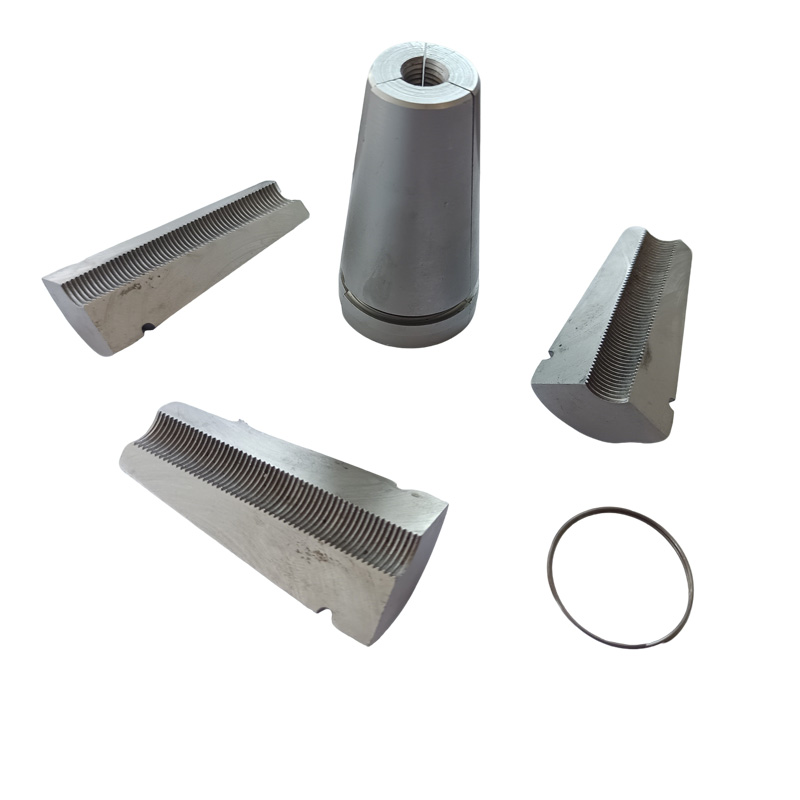

(2) Driedelig

Structurele kenmerken: Drie wigvormige klemplaten, gelijkmatig verdeeld, met gaten ertussen, vereisen een veerspiraal voor coördinatie

Typische toepassingen: Gereedschapsanker, herbruikbaar

【2】de vorm van de interne tanden

(1) Ronde tanden

Kenmerken: De post-tension anchor wedges hebben meerdere onafhankelijke cirkelvormige uitstekende tanden, met scherpe tandpunten.

Toepasselijke stalen strengen: standaard stalen streng (1×7 structuur)

(2) Spiraalvormige draad

Kenmerken: Doorlopende spiraalvormige binnendraad

Toepasbare stalen strengen: zeer sterke staaldraadbundel of speciale voorgespannen versterking

(3) Combinatietype

Kenmerken: Omtrektanden + lengtegroeven

Toepasbare stalen strengen: Verbetert de spaanverwijdering en betrokkenheidsprestaties

【3】de vorm van de buitenste kegel

(1)Enkel conisch oppervlak

Conische oppervlaktekenmerken: het gehele oppervlak heeft een enkele tapsheid (de meest voorkomende)

(2) Dubbel conisch oppervlak

Conische oppervlaktekenmerken: Er is een kleine hoekovergang nabij het grote uiteinde, waardoor de krachtverdeling wordt verbeterd

(3) Met geleidingsgedeelte

Conische oppervlaktekarakteristieken: Een cilindrisch geleidingsgedeelte strekt zich uit vanaf het smalle uiteinde, waardoor het inbrengen wordt vergemakkelijkt
