Zwarte stalen lipsluitringen met lange lip en vleugel

De zwarte stalen lipjesringen met lange lip en vleugel, geproduceerd door de Xiaoguo®-fabriek, hebben een eenvoudige structuur, die gemakkelijk te bedienen en te gebruiken is. Tijdens de installatie is alleen een gewone sleutel nodig en is er geen extra gereedschap nodig.

Stuur onderzoek

Productomschrijving

De installatie van de zwarte stalen lipsluitringen met lange lip en vleugel bestaat uit vier eenvoudige stappen. Volg voor de bediening de volgende volgorde om een veilige vergrendeling te garanderen.

【1】 Gereedschap

Sleutel (gebruikt voor het vastdraaien van moeren of bouten)

Punttang of platbektang (gebruikt voor het buigen van de oorstukjes)

(Optioneel) Hamer + kruiskopschroevendraaier (voor dikkere ringen)

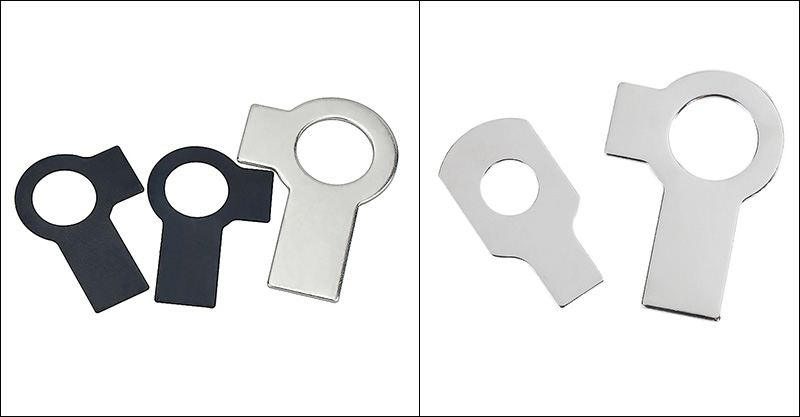

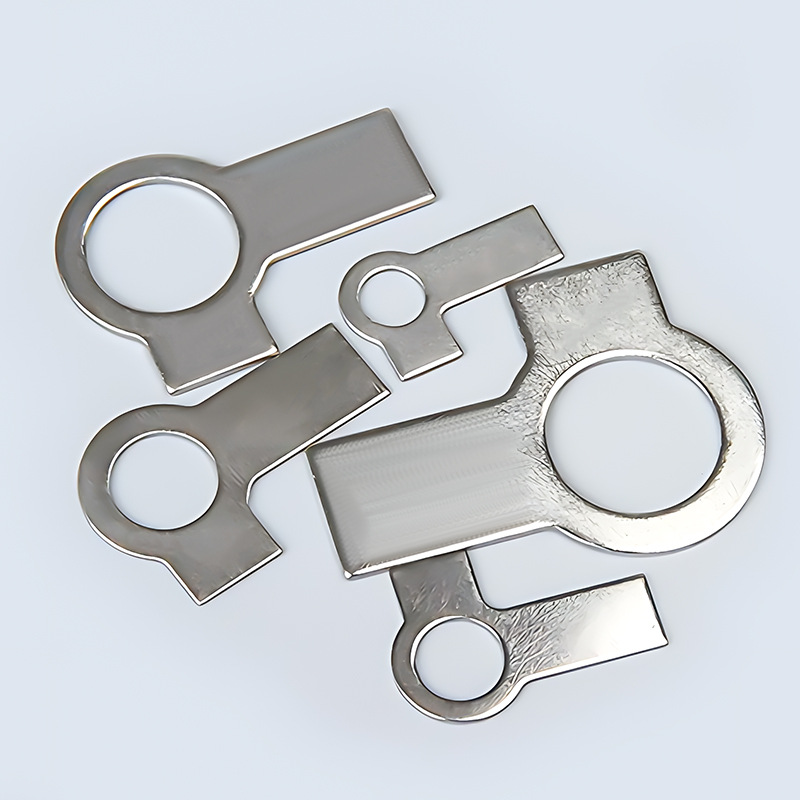

Black Steel Tab Washers With Long Tab and Wing

【2】Installatiestappen

（1）Monteer de sluitring

Steek de bout door het gat van het werkstuk. Plaats de zwarte stalen lipjes met lange lip en vleugel op de bout, zorg ervoor dat zowel de lange lip als de korte lip naar buiten wijzen. Zorg ervoor dat de sluitring plat tegen het oppervlak ligt. Draai de moer er met de hand op, draai hem nog niet helemaal vast.

(2) Draai de moer vast

Gebruik een sleutel om de moer vast te draaien totdat deze het vereiste aanhaalmoment bereikt.

(3) Buig het korte lipje

Pak het korte lipje vast met een tang en vouw het naar boven. Buig het strak tegen een plat vlak van de moer.

(4) Buig het lange lipje

Gebruik een tang om het lange lipje naar beneden of opzij te buigen. Vouw het in de groef op het onderdeel of buig het stevig tegen de rand van het onderdeel.

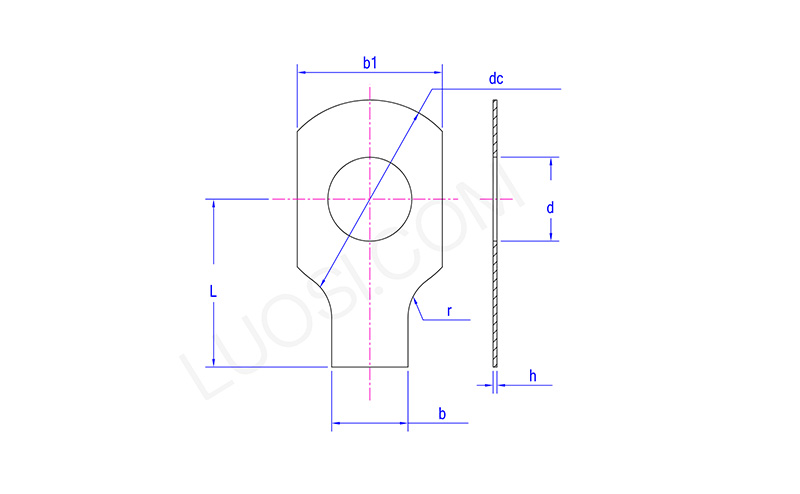

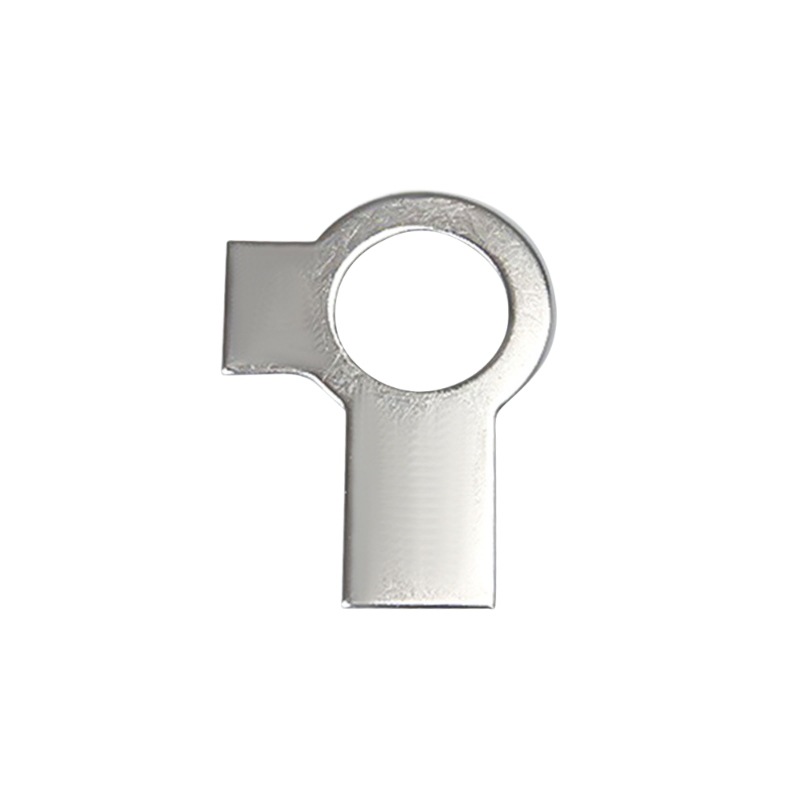

Black Steel Tab Washers With Long Tab and Wing

ma	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
dmax	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
d min	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
gelijkstroom max	10	14	17	19	22	26	32	32	40	45	45
gelijkstroom min	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
L min	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
L-max	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10

【3】Inspectie van de installatie

De korte oren zijn stevig bevestigd aan het vlak van de moer, waardoor de moer niet kan draaien.

De lange oren zijn stevig bevestigd en de zwarte stalen lipringen met lange lip en vleugel kunnen niet roteren ten opzichte van het werkstuk.

Beide oorstukjes hebben geen scheuren en zijn niet overmatig verbogen of beschadigd.

【4】Opmerkingen ter attentie

（1）Eenmalig gebruik: na installatie zijn de oorstukjes permanent verbogen. Bij het verwijderen moeten ze worden rechtgetrokken door te hameren of te snijden. De zwarte stalen lipsluitringen met lange lip en vleugel kunnen niet opnieuw worden gebruikt.

（2）Buig niet te veel: Herhaaldelijk buigen of overmatige buighoeken kunnen ertoe leiden dat de wortel van het oorstuk breekt, waardoor de vergrendelingsfunctie verloren gaat.

（3）Begrijp het niet verkeerd: de korte oren moeten altijd naar boven wijzen, en de lange oren moeten naar beneden wijzen.
