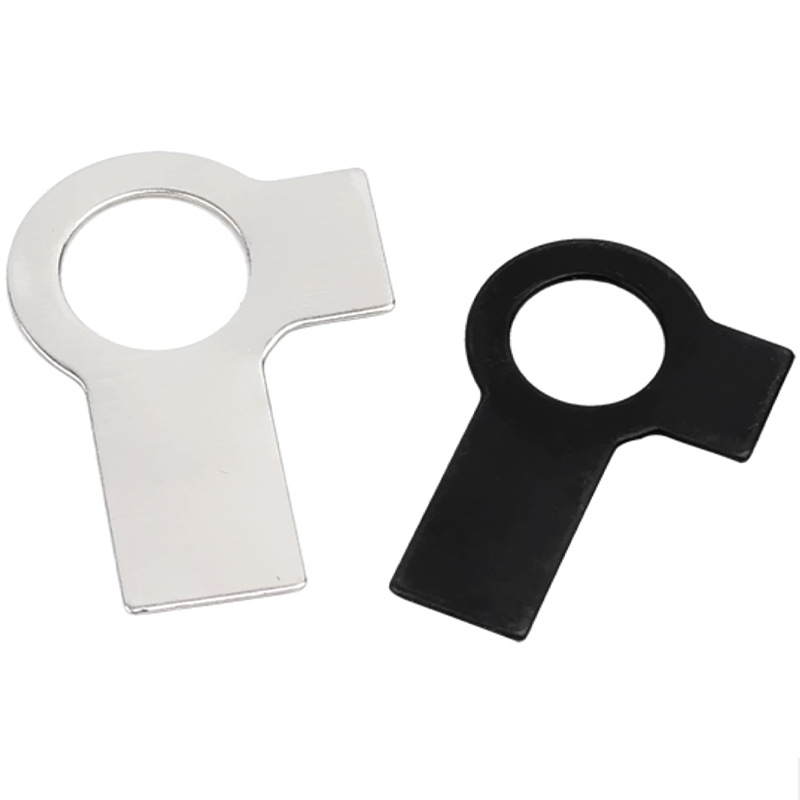

Tabsluitringen met lange en korte tab

De lipsluitringen met lange en korte lip, geproduceerd door de Xiaoguo®-fabriek, worden mechanisch vergrendeld in plaats van door wrijving. De mechanische vergrendeling voorkomt in principe rotatie en het vergrendelingseffect is zeer duidelijk.

Stuur onderzoek

Productomschrijving

De borgringen met lange en korte lip, die voldoen aan de mechanische borgring DIN 463, zijn een puur mechanische borgring uit één stuk. Het wordt gevormd door een enkel spuitgietproces, met één lang oorstuk en één kort oorstuk, waarbij de twee oorstukken een hoek van ongeveer 90° vormen. Het wordt gebruikt voor zeshoekige bouten/moeren, waardoor wordt voorkomen dat het losraakt door het buigen van het ene lange en het andere korte oorstukje, en is geschikt voor omstandigheden met hoge trillingen, dynamische belasting en thermische uitzetting en samentrekking. Deze structuur kan de relatieve rotatie van de moer of bout volledig voorkomen, waardoor een betrouwbare mechanische vergrendeling wordt bereikt.

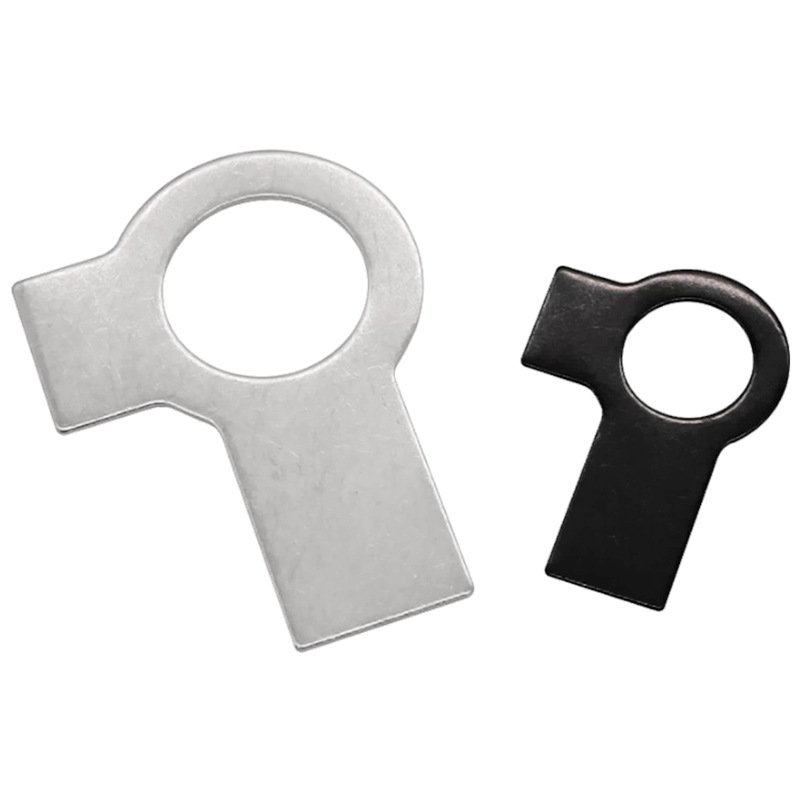

< style="text-align:center;"> Tab Washers With Long And Short Tab

Structurele kenmerken

De structurele kenmerken van lipjesringen met lange en korte lipjes zijn als volgt:

(1) Geïntegreerd stempelgieten

De gehele Tab-sluitringen met lange en korte tab zijn gemaakt uit één enkele plaat metaal door middel van het koude stempelproces. Er is geen laswerk of extra componenten, wat resulteert in een eenvoudige structuur, hoge sterkte en lage kosten.

(2) Ontwerp met twee oren (een lange en een korte)

Het hoofdgedeelte van de lipjesringen met lang en kort lipje is rond en twee oorstukken strekken zich naar buiten uit langs de buitenrand:

Korte tab: kort van lengte

Lange tab: langer van lengte

De twee oorstukken vormen een hoek van ongeveer 90 graden met elkaar.

（3）Er bevindt zich een spanningsvrijgavestructuur aan de basis van het oorstuk.

Op het verbindingspunt tussen het oorstuk en het ronde lichaam zijn afgeronde hoeken of een lichte samentrekking in de breedte ontworpen om de spanningsconcentratie tijdens het buigen te verminderen en te voorkomen dat het oorstuk breekt.

(4) Cilindrisch lichaam

De dikte van het lichaam is uniform. Er zijn geen tanden of hellende oppervlakken op het lichaam en het oppervlak is meestal glad.

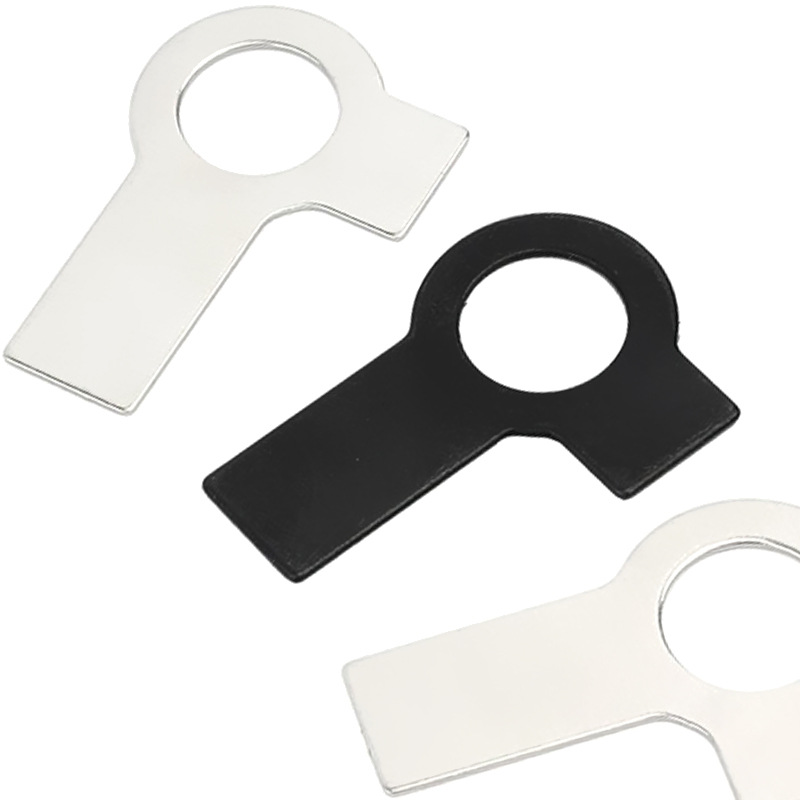

< style="text-align:center;"> Tab Washers With Long And Short Tab

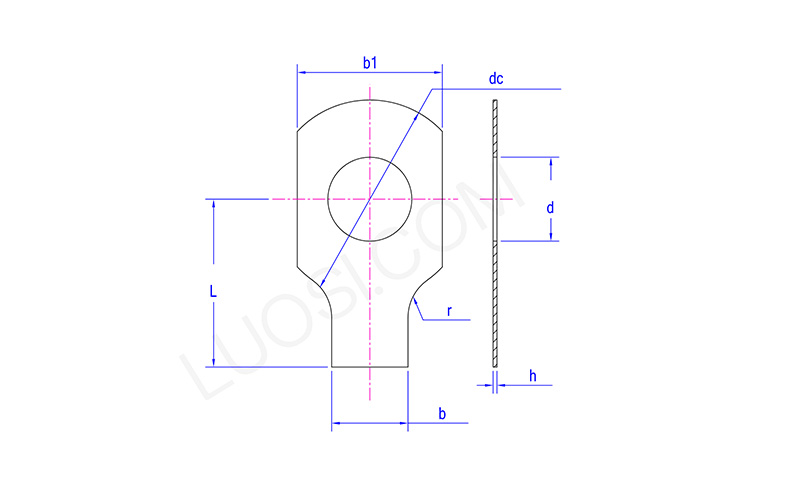

ma	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
dmax	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
d min	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
gelijkstroom max	10	14	17	19	22	26	32	32	40	45	45
gelijkstroom min	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
L min	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
L-max	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10
