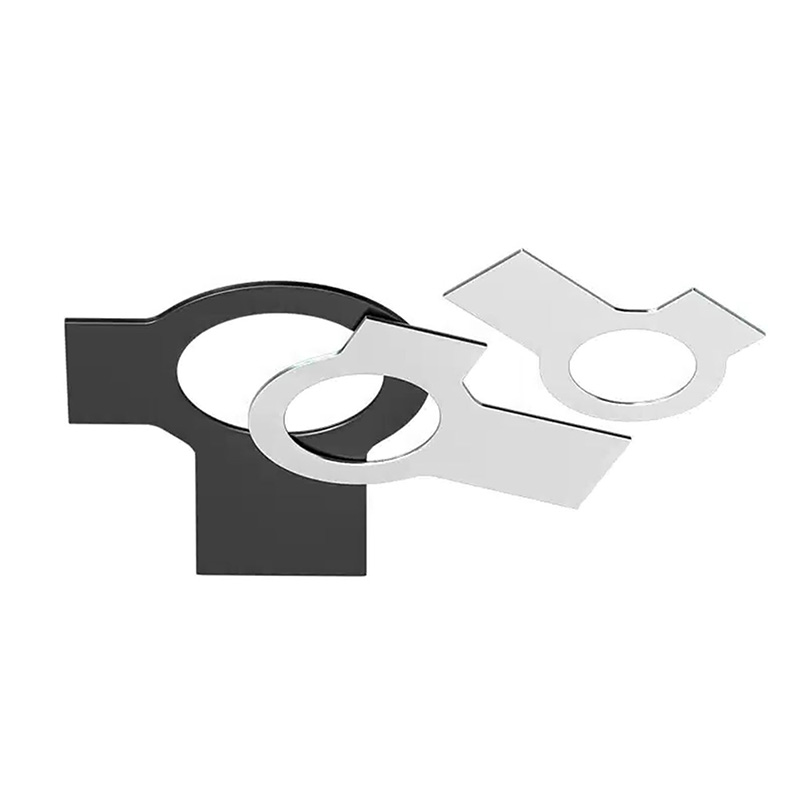

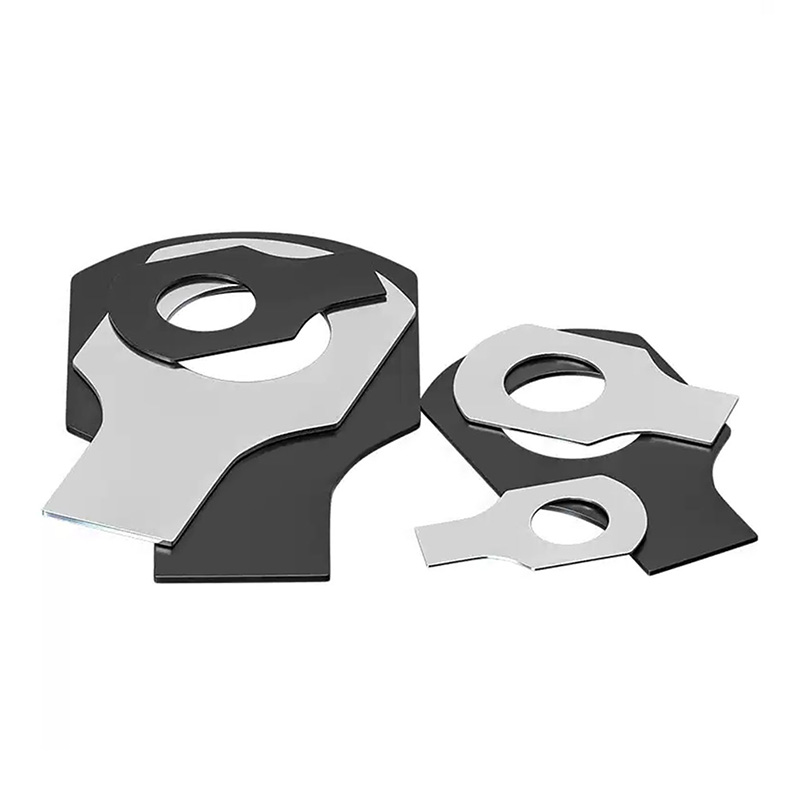

Tabsluitringen met lange tab en vleugels

De lipsluitringen met lange lip en vleugels geproduceerd door de Xiaoguo®-fabriek hebben een extreem hoge betrouwbaarheid in termen van anti-loslatingsfunctie. Zelfs onder voortdurende trillings- en stootomstandigheden kunnen ze een goede vergrendelingstoestand behouden.

Stuur onderzoek

Productomschrijving

Het werkingsprincipe van lipsluitringen met lange lip en vleugels is gebaseerd op puur mechanische vergrendeling, in plaats van wrijving of elasticiteit. Het kernmechanisme is om de twee oorstukken te buigen, waardoor fysiek wordt voorkomen dat de moer (of boutkop) roteert ten opzichte van het werkstuk.

【1】Specifiek werkproces

（1）Normale installatie, met oorlipjes gereserveerd

Plaats de borgringen met lange lip en vleugels op de bout en draai vervolgens de moer vast. Op dit punt blijven beide oorlipjes recht en zijn ze niet gebogen.

(2) Buig de korte oren en vergrendel de moeren

Gebruik een tang om de korte oren naar boven te buigen, zodat ze stevig aan één kant van de moer blijven plakken. De korte oren moeten tegen het vlak van de moer rusten om te voorkomen dat deze gaat draaien.

(3) Buig de lange oren en bevestig de lipjes met lange lipjes en vleugels

Buig de lange oren naar beneden of opzij, zodat ze de rand van het werkstuk kunnen vastgrijpen, in de sleufgaten van het werkstuk kunnen steken of tegen het vaste uitsteeksel kunnen rusten.

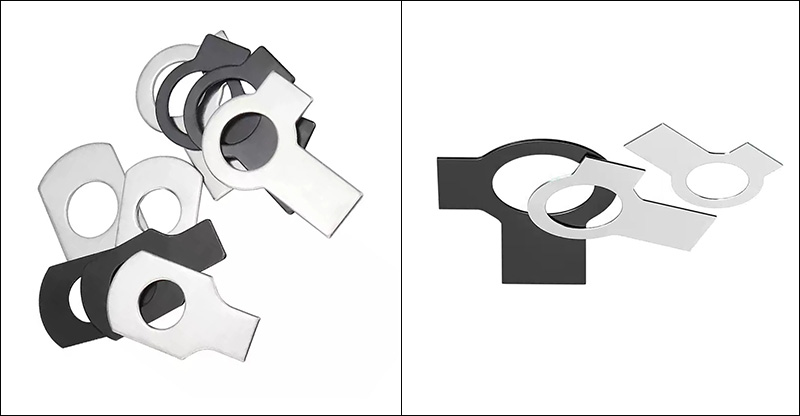

Tab Washers With Long Tab And Wings

【2】Bepaling van het uiteindelijke effect

Met een lang oor werd de sluitring op het werkstuk bevestigd, zodat de sluitring niet kon draaien.

De korte oren vergrendelen de moer en de ring samen, en de moer kan ook niet draaien.

Omdat er geen relatieve beweging kan optreden tussen de ring en de moer, is de boutverbinding volledig vergrendeld.

【3】Het verschil met op wrijving gebaseerde anti-loslatingsmechanismen

Wrijvingsvergrendeling: Het voorkomt rotatie door weerstand te creëren. Trillingen kunnen deze weerstand overwinnen en loskomen veroorzaken.

Tabsluitringen met lange lip en vleugels: Door directe fysieke interferentie zal de moer absoluut niet draaien, zolang het oorstuk niet verbogen of beschadigd is. Dit vergrendelingsmechanisme wordt niet beïnvloed door trillingen, smering of temperatuurveranderingen.

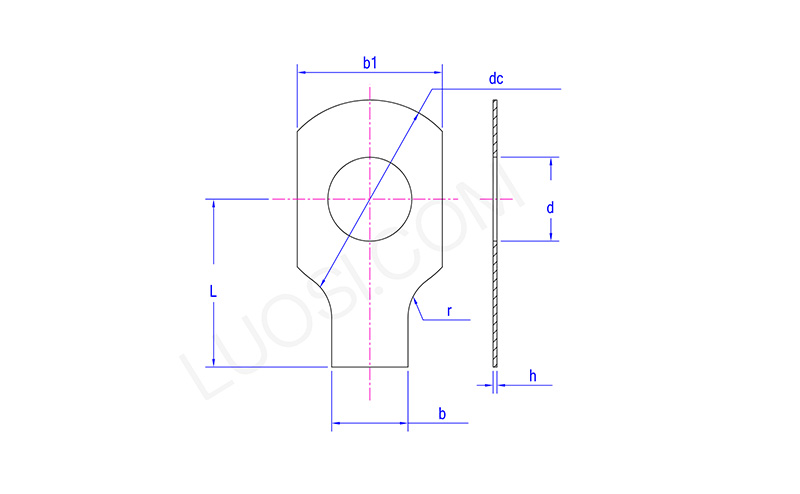

Tab Washers With Long Tab And Wings

ma	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
dmax	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
d min	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
gelijkstroom max	10	14	17	19	22	26	32	32	40	45	45
gelijkstroom min	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
L min	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
L-max	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10
