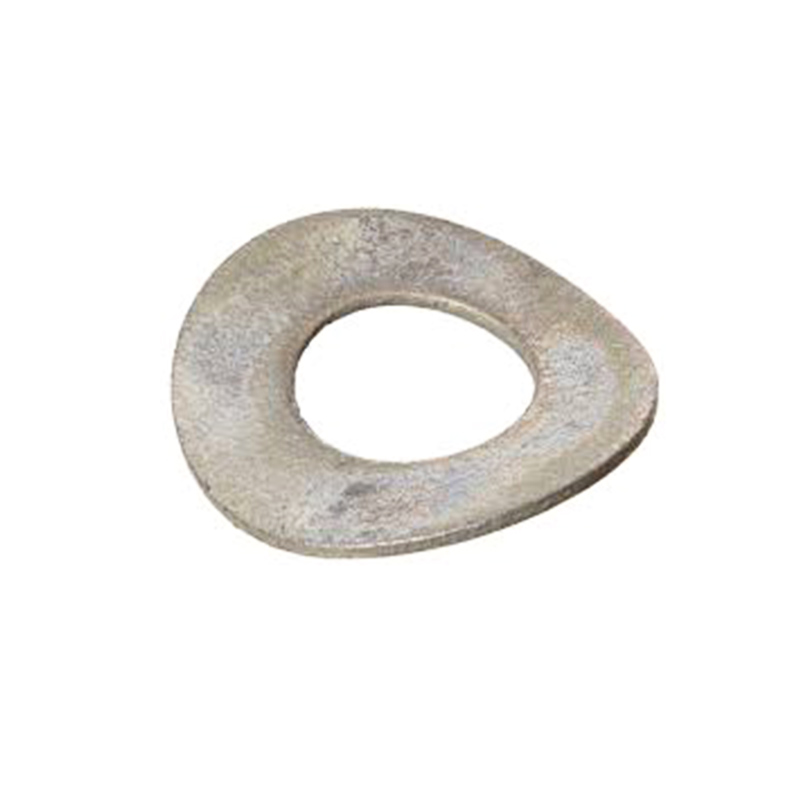

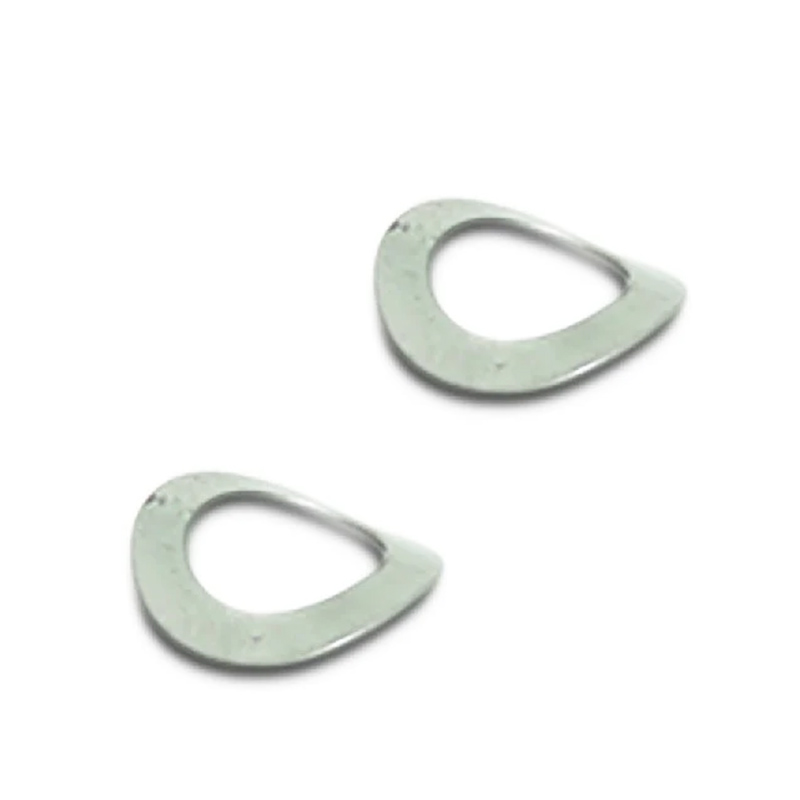

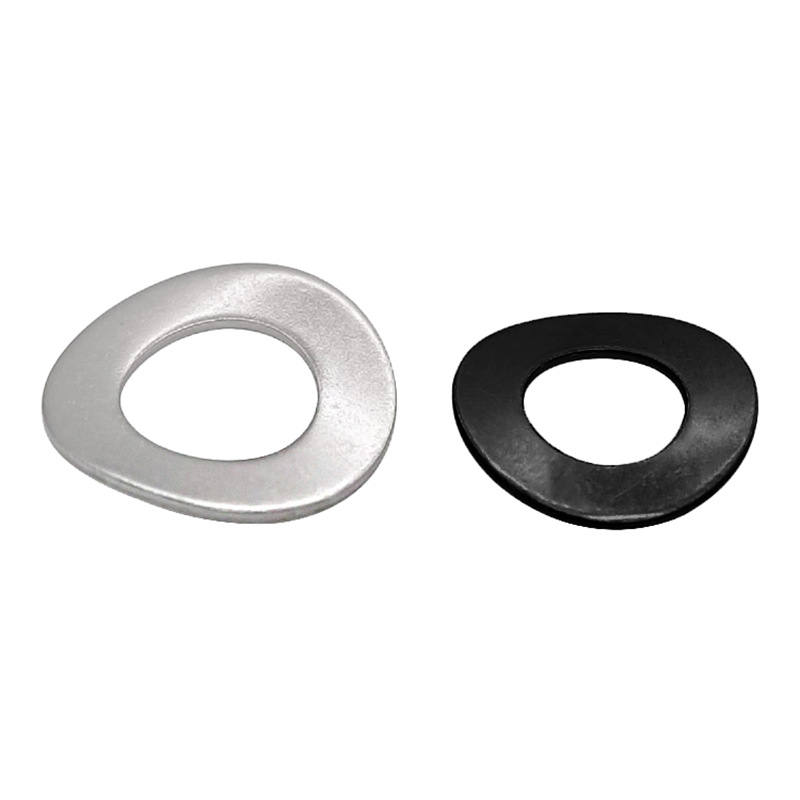

DIN 137A Specificaties Gebogen veerringen

Het werkingsprincipe van de DIN 137A specificaties gebogen veerringen is gebaseerd op de elastische vervorming van metaal.

(1) Vrije staat (niet geïnstalleerd)

De DIN 137A Specificaties Gebogen veerringen zijn in hun natuurlijke staat niet vlak, maar hebben een boogvormige uitstulping (enkele golf) of meerdere golven (meerdere golven). Op dit moment heeft het een natuurlijke hoogte H, die groter is dan de dikte t van de pakking.

(2)Compressieproces (aandraaien van de bouten)

Wanneer de bouten of moeren worden vastgedraaid, worden de ringen tussen de boutkop/moer en het werkstuk geplaatst. Naarmate de spankracht toeneemt, wordt de boogvormige of golvende vorm geleidelijk afgevlakt.

Tijdens het montage- en aandraaiproces drukt het onderste deel van de bout de boogvormige structuur plat, waardoor de ring elastische terugslagspanning genereert.

（3）De voorbelasting behouden (werkende staat)

Nadat de gebogen veerringen volgens DIN 137A-specificatie zijn afgevlakt, wil deze altijd terugkeren naar de oorspronkelijke boogvorm. Deze herstelkracht wordt omgezet in een continue axiale stuwkracht, die tegen de boutkop en het oppervlak van het werkstuk drukt.

Nadat het vastdraaien is voltooid, handhaaft de ring een continue omgekeerde elastische spanning, waarbij hij voortdurend tegen de kop van de bout en het oppervlak van het aangesloten onderdeel drukt.

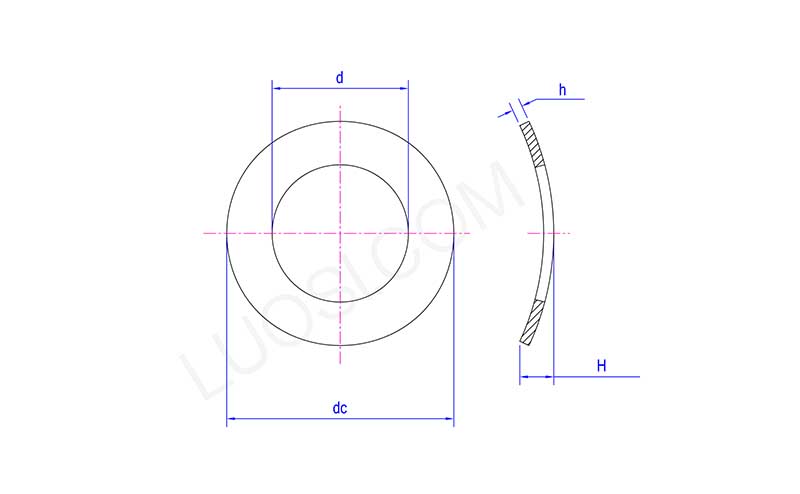

ma	ɸ2	ɸ2,5	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ10
d min	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
dmax	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
gelijkstroom min	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
gelijkstroom max	4.5	5.5	6	8	10	11	15	18
H min	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
H max	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8

Aangepaste DIN 137A specificaties gebogen veerringen

Met Xiaoguo® kunt u de DIN 137A-specificaties gebogen veerringen aanpassen zoals u dat wilt. U kunt het formaat, het aantal golven, het materiaal, de oppervlakteafwerking of zelfs de verpakking wijzigen. Zo past elke ring precies bij jouw ontwerp.

(1) Binnendiameter ID / Buitendiameter OD

Van M2 tot M100 of groter, zowel binnen- als buitendiameters kunnen worden aangepast volgens de tekeningen.

Precisie-instrumenten klein formaat (M2–M5), zware machines groot formaat (M36–M100)

(2) Dikte t

Algemeen bereik: 0,3 mm – 3,0 mm. Voor speciale vereisten kan het dunner of dikker zijn.

Wanneer lastcontrole en axiale ruimte compact zijn.

(3) Materialen

Verenstaal, RVS A2/A4, 17-7 PH, fosforbrons, berylliumkoper, Inconel, etc.

Regelmatige hoge elasticiteit, roestvrij, hoge temperatuur/explosiebestendig/niet-magnetisch

(4)Oppervlaktebehandeling

Galvaniseren, Dacromet-coating, zwart maken, fosfateren, vernikkelen, passivatie, passivatie van driewaardig chroom, enz.

Antiroest, smering, isolatie, verbetering van de wrijvingscoëfficiënt

(5)Verpakking

Plastic zakken + papieren dozen, op maat gemaakte etiketten, gemengde verpakkingssets, kleine retaildozen, barcodes op de buitendoos, enz.
