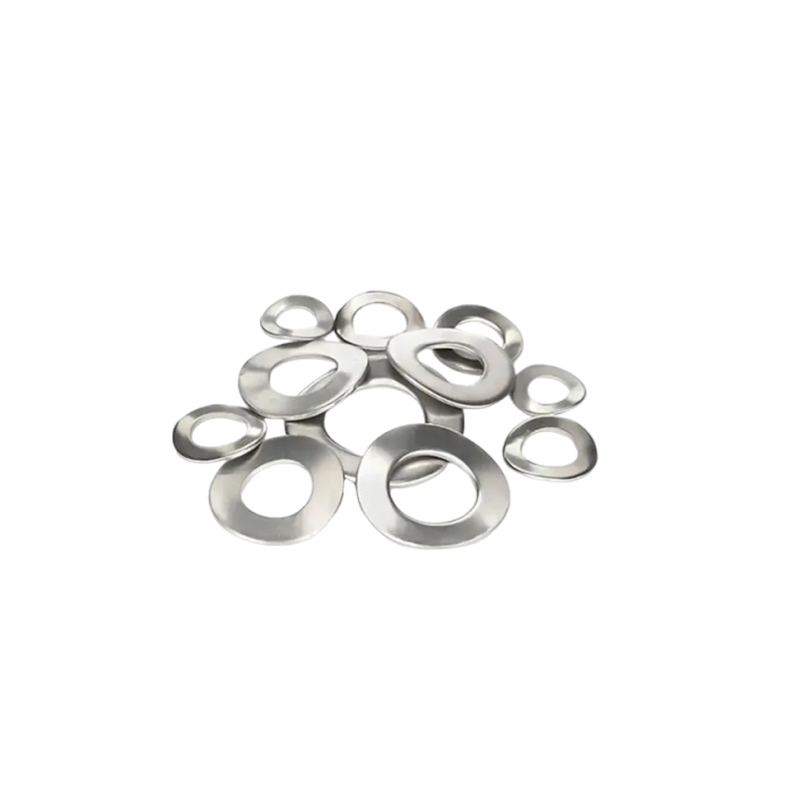

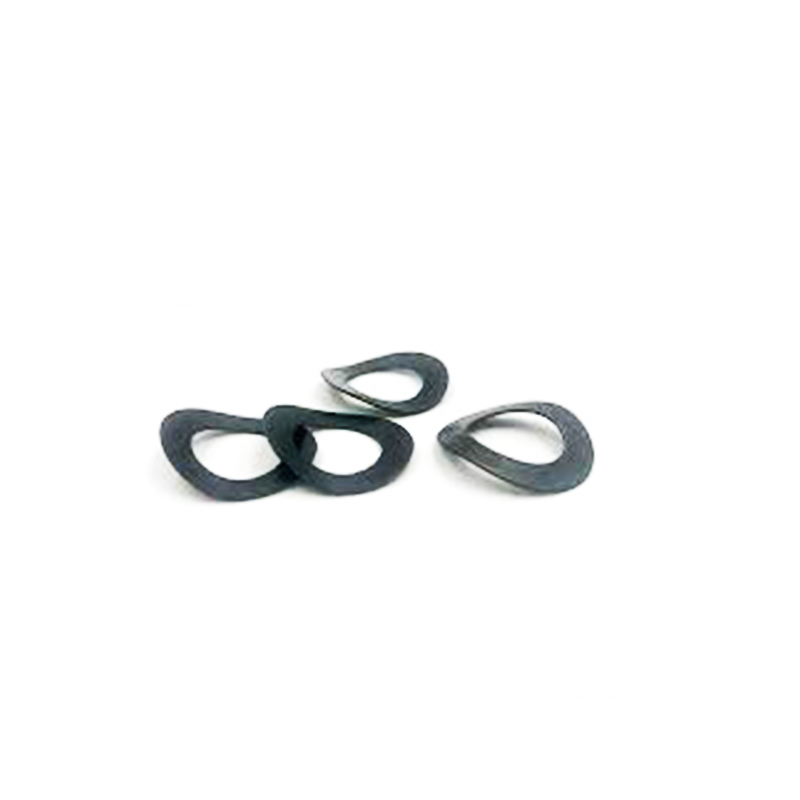

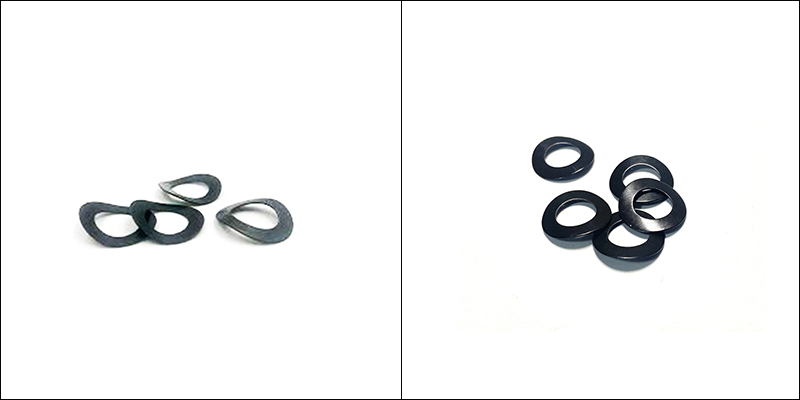

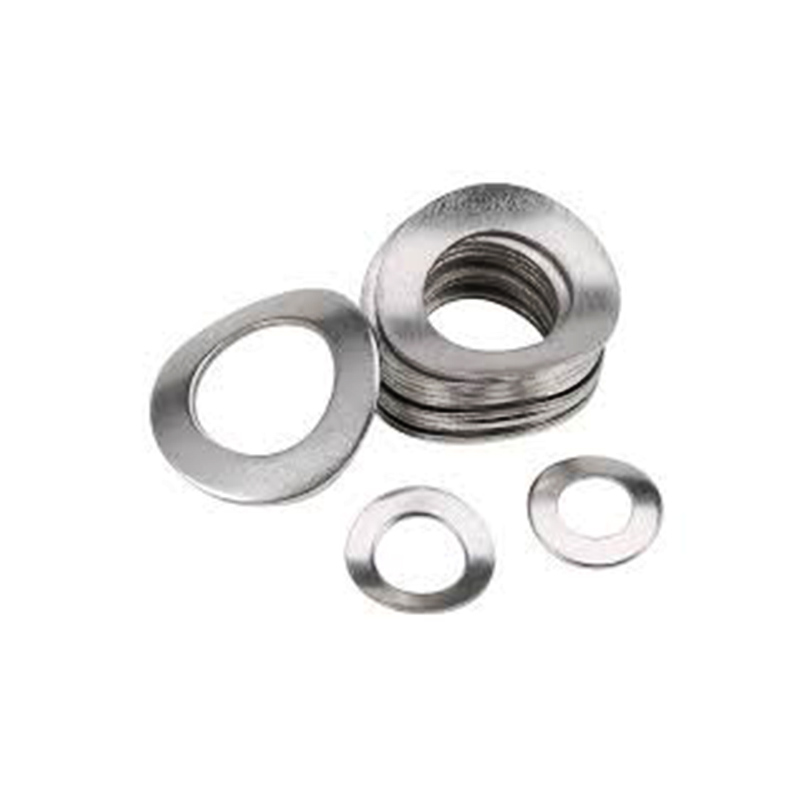

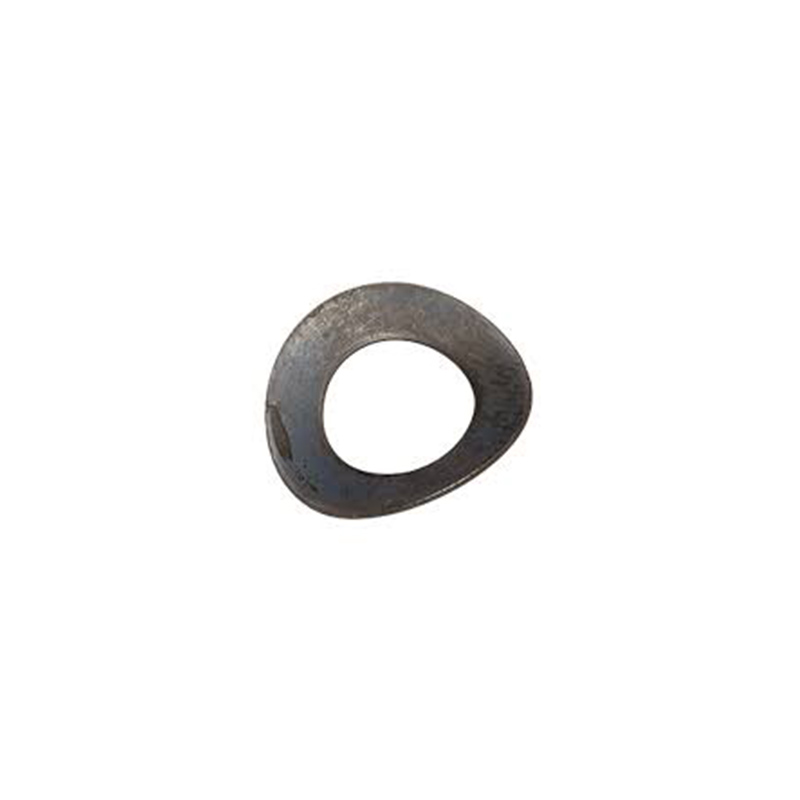

DIN137A M6 gebogen veerring

De installatie van de DIN137A M6 gebogen veerring is niet ingewikkeld. De belangrijkste stappen zijn het in de juiste positie plaatsen en vastdraaien tot het juiste compressieniveau.

(1) Kies de juiste maat

Het binnengat van de DIN137A M6 gebogen veerring moet passen bij uw boutdiameter.

Kies hoeveel golven op basis van hoeveel veer je nodig hebt:

Enkele golf (DIN137A) – buigt veel, maar duwt niet erg hard terug.

Multi-wave (DIN137B) – geeft een soepelere, gelijkmatigere duw.

(2) Reinig de oppervlakken

Veeg eventuele olie, roest of verf weg van onder de boutkop (of moer) en het onderdeel dat u vastmaakt. De oppervlakken moeten schoon en vlak zijn, zodat de wasmachine gelijkmatig wordt samengedrukt.

(3) Plaats de sluitring

Schuif de DIN137A M6 gebogen veerring op de bout, onder de boutkop (of onder de moer).

Welke kant is naar boven gericht? De gebogen zijde of de golfpiek moet de boutkop of moer raken.

(4) Draai eerst met de hand vast

Draai de moer of bout met de hand in totdat de ring het oppervlak net raakt – je zou hem nog niet moeten zien buigen. Deze stap is bedoeld om ervoor te zorgen dat de schroefdraden goed zijn uitgelijnd.

(5) Draai goed vast

Gebruik een momentsleutel en draai de bouten vast volgens het standaard aanhaalmoment.

De ring is feitelijk platgedrukt door de kracht.

Een eenvoudige manier om dit te bepalen: wanneer de vrije hoogte van de ring ongeveer 70% - 80% wordt samengedrukt, is de elasticiteit volledig uitgeoefend.

Let op: gebruik geen slagmoersleutel om krachtig te slaan. Dit kan er gemakkelijk voor zorgen dat de DIN137A M6 gebogen veerring te ver wordt geduwd, wat resulteert in permanente vervorming en verlies aan elasticiteit.

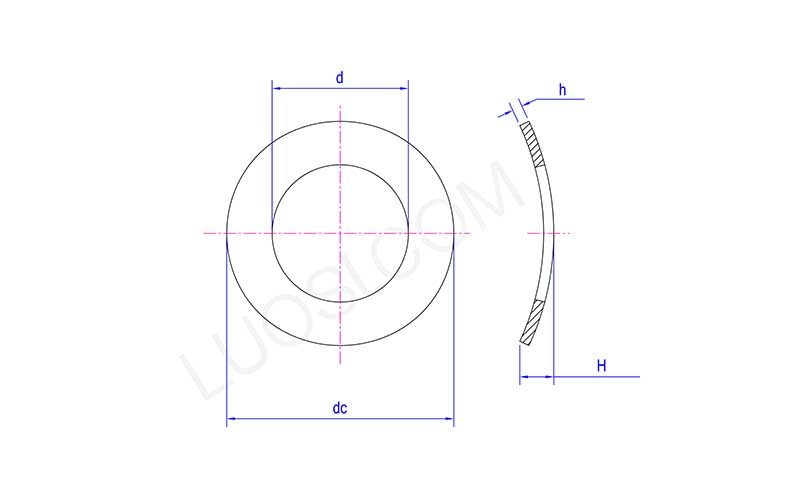

ma	ɸ2	ɸ2,5	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ10
d min	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
dmax	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
gelijkstroom min	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
gelijkstroom max	4.5	5.5	6	8	10	11	15	18
H min	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
H max	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8

Waarom kiezen voor Xiaoguo® als partner op maat？

De maatwerkservice voor DIN137A M6 gebogen veerringen van Xiaoguo® omvat alle parameterafmetingen, variërend van binnendiameter M2 tot M100, en van verenstaal tot speciale legeringen.

(1) Ontwerpondersteuning vóór samenwerking: Neem deel aan de schatting van de elasticiteit en de selectie van de pakking voor de klant wanneer deze de tekeningen verstrekt, waardoor de kosten van vallen en opstaan ​​in een later stadium worden vermeden.

(2) Flexibele bestelhoeveelheden – Of u nu een kleine batch of tienduizenden stuks nodig heeft, wij beschikken over een stabiele productie om ze op tijd bij u te krijgen.

(3) Alles in eigen huis – We doen het allemaal zelf: matrijsontwerp, stempelen, warmtebehandeling en oppervlakteafwerking. Geen uitstappen.
