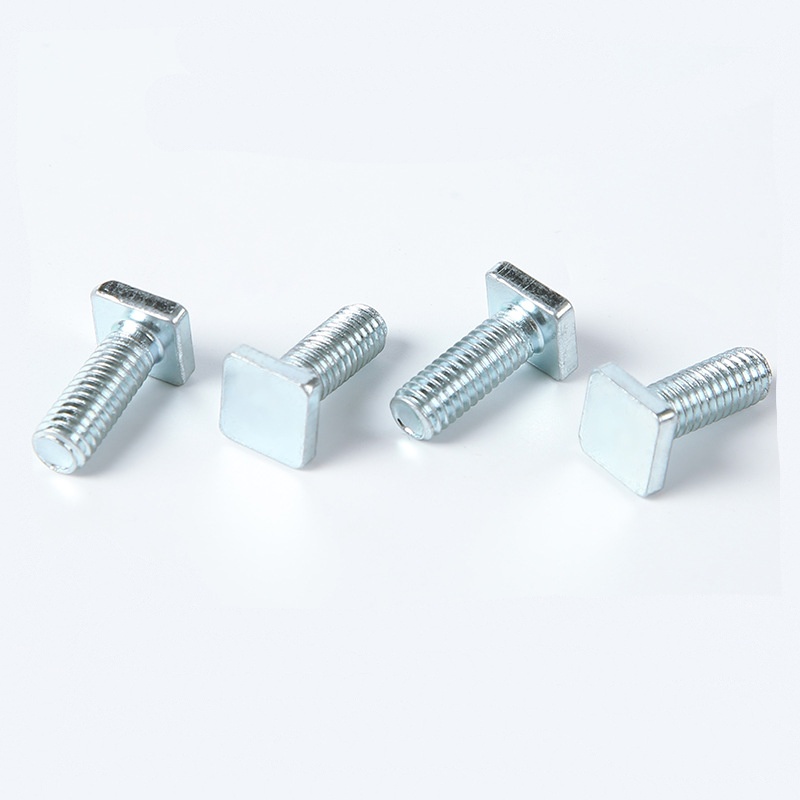

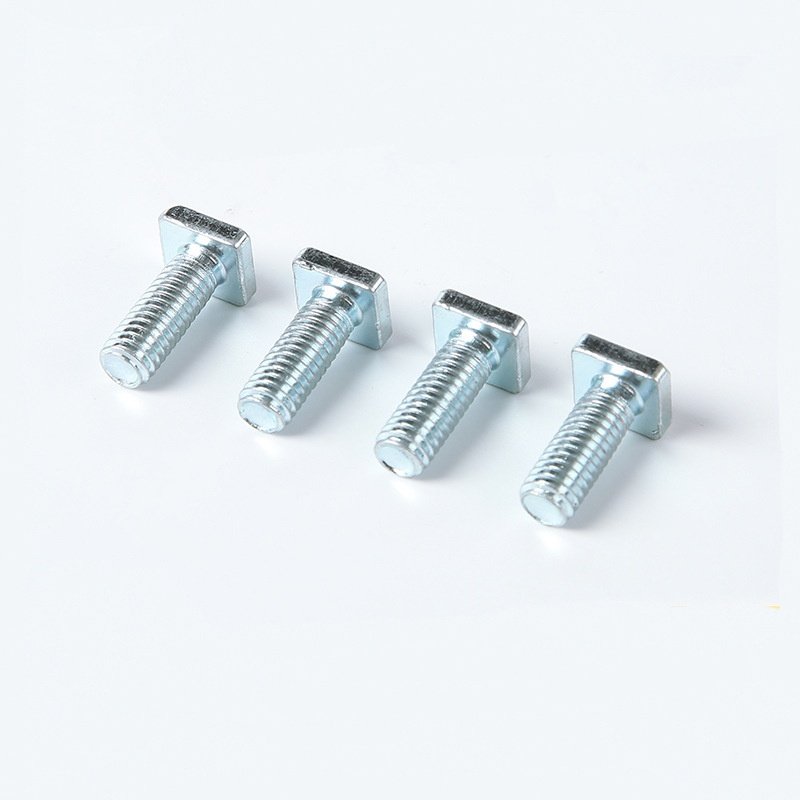

Machinebout met vierkante kop van klasse A

De Xiaoguo® klasse A machinebout met vierkante kop die op voorraad is, heeft een vierkant ontwerp met een vierkante kop. Ze kunnen mechanische anti-torsievergrendeling realiseren, wat het veiligheidsniveau in specifieke werkomgevingen kan verbeteren.

Stuur onderzoek

Productomschrijving

Machinebout met vierkante kop van klasse A is een type bevestigingsmiddel met een vierkante kop. Het bestaat uit een vierkante kop en een draadstanggedeelte. Het wordt meestal gebruikt in combinatie met vierkante moeren of zeskantmoeren, of kan direct in schroefdraadgaten worden geschroefd. Bouten met vierkante kop waren het reguliere bevestigingsmiddel van de 19e eeuw tot het begin van de 20e eeuw. Ze werden veel gebruikt in de aanleg van infrastructuur, zoals bruggen en spoorwegen, vanwege hun smeedgemak en uitstekende anti-torsieprestaties. Tegenwoordig speelt het dankzij zijn unieke ontwerpvoordelen nog steeds een rol bij zware machines, spoorlijnen, onderhoud van apparatuur en restauratie van vintage gebouwen.

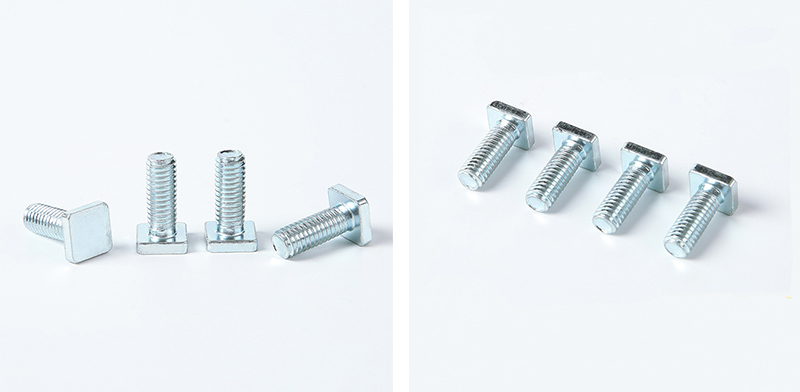

Grade A Square Head Machine Bolt

Structurele kenmerken

Samenvatting van de structurele kenmerken van een machinebout met vierkante kop van klasse A: de correlatie tussen geometrische kenmerken en functioneel ontwerp.

Structurele componenten Belangrijkste kenmerken Kernfuncties

Hoofd Vierkante vorm, brede tegenoverliggende zijden, grote hoogte. Biedt een hoge koppeloverdracht, antislipfunctie, vriendelijk voor blinde montage en handig voor het afdrukken van markeringen.

Hals Platte hals (anti-rotatie), flens (lager), korte pen (geleiding) Mechanische anti-rotatie, bescherming van het werkstukoppervlak, blinde gatgeleiding

Schachtgedeelte Gedeeltelijk van schroefdraad voorzien (gladde schachtsectie) Bestand tegen schuifbelasting, zorgt voor nauwkeurige positionering en vermijdt spanningsconcentratie in de schroefdraad

Schroefdraaddeel Voornamelijk grove tanden, tolerantie 6g. Zeer sterke verbinding, betrouwbaar samenwerkend met de moer.

Eindtype Plat uiteinde / afgeschuind uiteinde / cilindrisch uiteinde Geschikt voor verschillende installatieomstandigheden

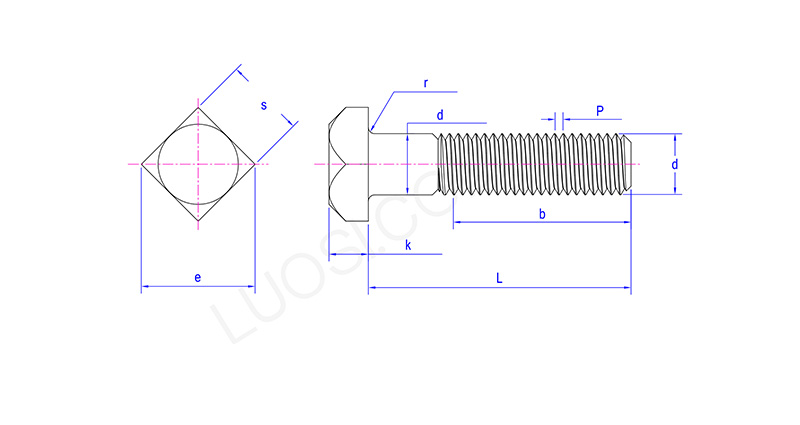

Grade A Square Head Machine Bolt

ma	3/8	7/16	1/2	5/8	3/4	7/8	1	1-1/8	1-1/4	1-3/8	1-1/2
P	16\|24\|32	14\|20\|28	13\|20\|28	11\|18\|24	10\|16\|20	9\|1420	8\|1220	7\|12\|18	7\|12\|18	6\|12\|18	6\|12\|18
dsmax	0.388	0.452	0.515	0.642	0.768	0.895	1.022	1.149	1.277	1.404	1.531
maximaal	0.562	0.625	0.75	0.938	1.125	1.312	1.5	1.688	1875	2.062	2.25
s min	0.544	0.603	0.725	0.906	1.088	1.269	1.45	1.631	1.812	1.994	2.175
e max	0.795	0.884	1.061	1.326	1.591	1.856	2.121	2.386	2.652	2.917	3.182
e min	0.747	0.828	0.995	1.244	1.494	1.742	1.991	2.239	2.489	2.738	2.986
k max	0.268	0.316	0.348	0.444	0.524	0.62	0.684	0.78	0.876	0.94	1.036
k min	0.232	0.278	0.308	0.4	0.476	0.568	0.628	0.72	0.812	0.872	0.964
max	0.03	0.03	0.03	0.06	0.06	0.06	0.09	0.09	0.09	0.09	0.09
min	0.01	0.01	0.01	0.02	0.02	0.02	0.03	0.03	0.03	0.03	0.03

Voorbereidingen vóór gebruik

Voordat u van plan bent de machinebout met vierkante kop van klasse A te gebruiken, raden wij u aan deze items te controleren.

(1) Bevestig dat de boutspecificaties overeenkomen

Draadspecificatie: Zorg ervoor dat de draaddiameter en spoed van de vierkante bout exact hetzelfde zijn als die van de bijpassende moer of het schroefdraadgat.

Lengteselectie: De lengte van de bout moet zodanig zijn dat nadat de moer is vastgedraaid, er 2 tot 3 volledige schroefdraden zichtbaar zijn aan het uiteinde van de bout.

Afmetingen kopzijde: Zorg ervoor dat de breedte van de vierkante kop overeenkomt met de openingsmaat van de gebruikte sleutel.

Sterkteklasse: Selecteer indien nodig de juiste kwaliteit.

（2）Inspecteer de gatposities van het werkstuk

Rond gat versus vierkant gat: gewone bouten met vierkante kop kunnen door het ronde gat passen. Als er echter een anti-draaibeveiliging vereist is, moet er op het werkstuk een voorgeboord montageoppervlak voor het vierkante gat worden gemaakt, zodat de vierkante kophals kan worden geplaatst.

Diametertolerantie: De diameter van het ronde gat moet 0,5 tot 1,0 mm groter zijn dan de diameter van de boutschacht.

Hoekafronding van het gat: Als de kop van een machinebout met vierkante kop van klasse A volledig aan het oppervlak van het werkstuk moet hechten, moet het gat worden afgerond of verzonken.

(3)Reiniging en smering

Verwijder de olievlekken, ijzervijlsel, oude coatings en ander vuil van de schroefdraad.

Voor roestvrijstalen materialen of omgevingen met hoge temperaturen wordt aanbevolen om antikleefmiddel of molybdeendisulfide-smeervet op de schroefdraad aan te brengen.

Voor gewone koolstofstalen bouten kan een kleine hoeveelheid olie worden aangebracht om de wrijvingscoëfficiënt te verminderen.
