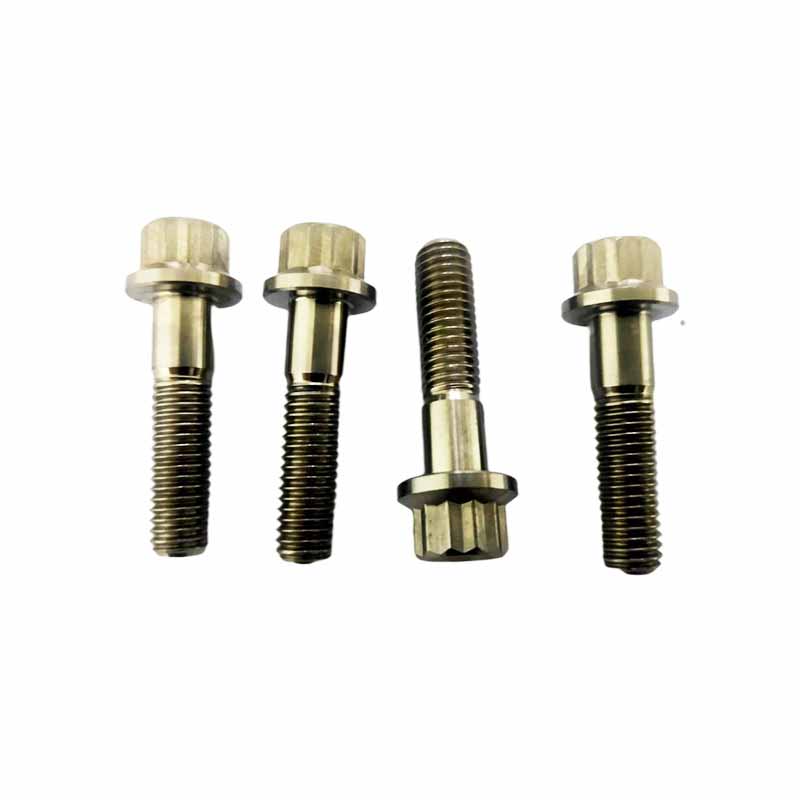

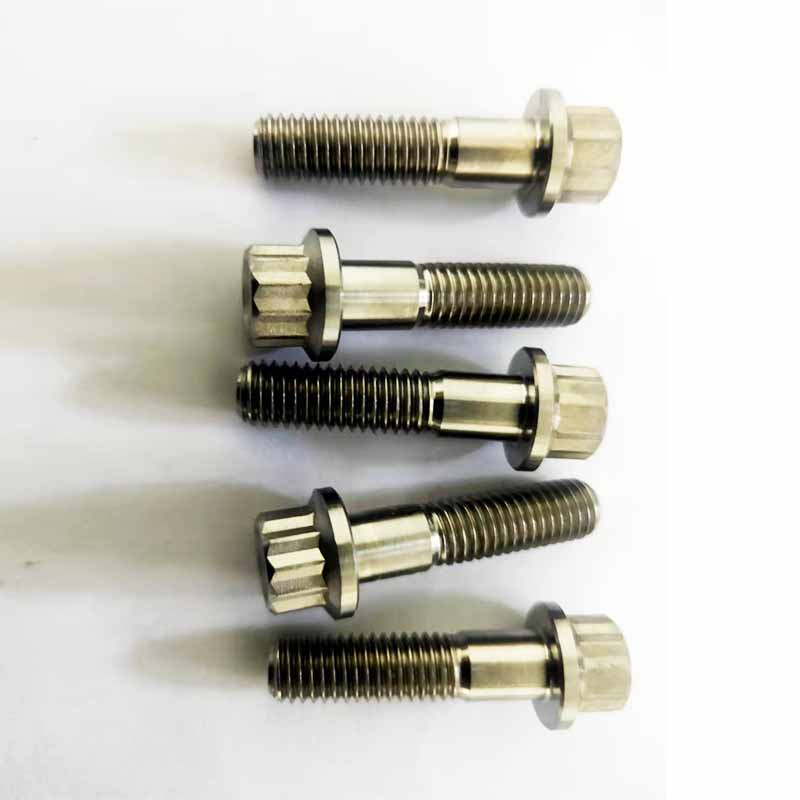

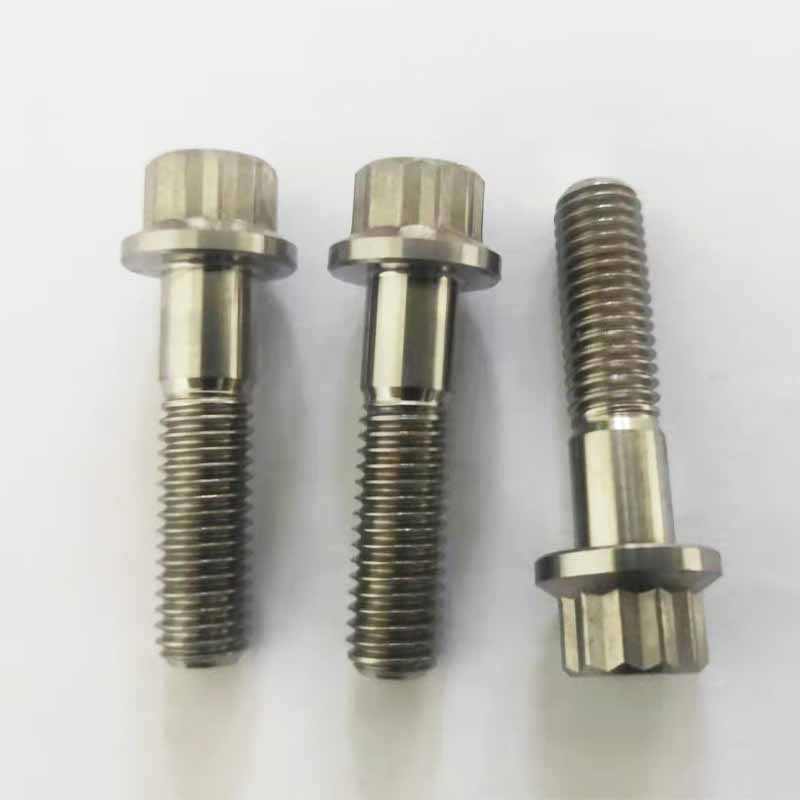

Metrische type U 12 Piont-flensschroef

Metrische type U 12 puntflensschroeven zijn perfect voor nauwkeurige en veilige installaties. De Xiaoguo®-fabriek kan aan uw behoeften voldoen. Wij produceren conform de implementatiestandaard van ASME/ANSI B18.2.5M-2009. Bestel nu en ontvang de betrouwbare schroeven die u nodig heeft.

Stuur onderzoek

Productomschrijving

De metrische puntflensschroef type U 12 heeft 12 hoeken aan de kop. Wanneer het is vastgedraaid, heeft het een groter contactoppervlak en kan het een groter koppel uitoefenen. Onder de schroef bevindt zich een U-vormige flensplaat, die het contactoppervlak met het aangesloten onderdeel kan vergroten en de druk kan verspreiden.

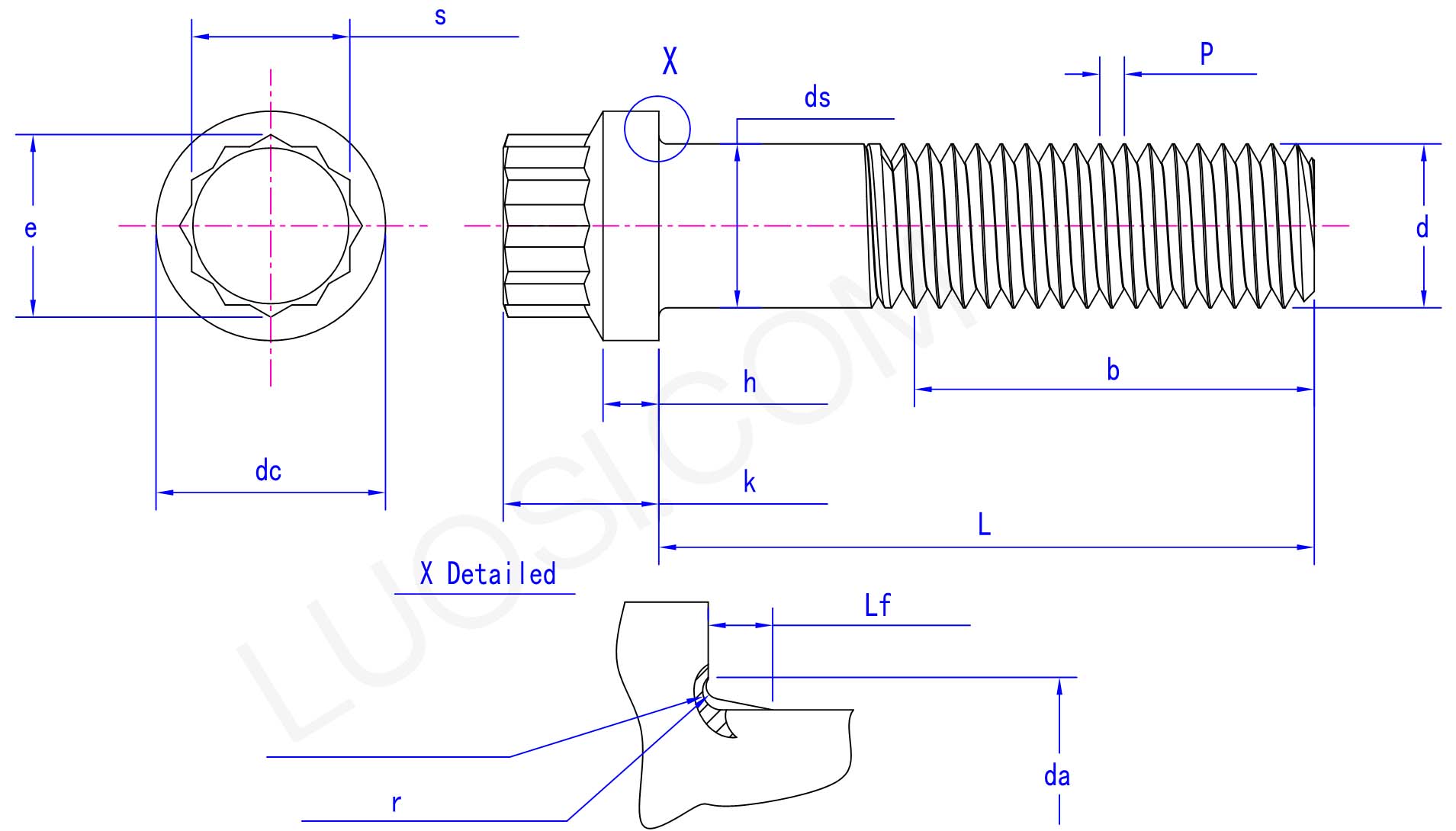

Metric Type U 12 Piont Flange Screw

Kenmerken en parameters

Metrische type U 12-punts schroeven zijn bestand tegen zoutsproeicorrosie. Het onderaan uitgesneden ontwerp wordt vaak gebruikt in roestvrij staal, wat spleetcorrosie kan verminderen. Flensafdichtingsoppervlakken, ze zijn ideale keuzes voor scheepsleuningen of kustinfrastructuur. Ze kunnen losraken voorkomen. Het bodemoppervlak met gekartelde flens heeft een ingrijpend oppervlak, dat geschikt is voor industriële vibrators of generatorbeugels waarvoor geen borgringen nodig zijn.

De metrische U 12-puntflensschroeven worden gebruikt om het uitlaatspruitstuk van de turbine vast te zetten. Spruitstuklekkage zal de efficiëntie van de turbine verminderen. Ze zijn bestand tegen een thermische cyclus van 900°C. De U-vormige groef kan voorkomen dat de flens kromtrekt wanneer deze wordt vastgedraaid. Wanneer nikkel-antiaanbakmiddel wordt aangebracht, zal de koperpasta afbranden. Vervang hem elke 50.000 gereden kilometers; Thermische vermoeidheid kan ervoor zorgen dat de uitlaatpijp barst.

De metrische type U 12-punts schroeven worden gebruikt om de versnellingsbakdeksels van windturbines te bevestigen. Turbinetrilling kan ertoe leiden dat traditionele schroeven zich terugtrekken. Ze kunnen de afdekplaat meer dan 20 jaar vergrendelen. Het onderste uitgesneden deel kan een rol spelen bij de schokabsorptie. Bij gebruik van een 12-punts koppelvermenigvuldiger op hoogte kan onvoldoende aanspanning ervoor zorgen dat er stof binnendringt en de tandwielen beschadigt.

De metrische puntflensschroef type U 12 heeft een extreem sterke bevestigingskracht. Dankzij het 12-hoekige ontwerp is het bestand tegen een groter koppel wanneer het wordt vastgedraaid. Bovendien verhoogt de U-vormige flens de wrijving, waardoor het zelfs in een trillende omgeving moeilijk wordt om los te maken. Ze zijn zeer betrouwbaar en kunnen de verbindingsdelen altijd stabiel houden.

Productparameters

ma	M5	M6	M8	M10	M12	M14	M16	M20	M24	M30	M36
P	0.8	1	1.25	1.5	1.75	2	2	2.5	3	3.5	4
dsmax	5	6	8	10	12	14	16	20	24	30	36
DS min	4.82	5.82	7.78	9.78	11.73	13.73	15.73	19.67	23.67	29.67	35.61
maximaal	5	6	8	10	12	14	16	20	24	30	36
s min	4.79	5.79	7.78	9.78	11.79	13.79	15.81	19.82	23.75	29.72	35.7
E min	5.6	6.7	9	11.2	13.5	15.8	18	22.5	27	33.8	40.5
gelijkstroom max	8.72	10.22	13.27	16.27	18.27	21.33	24.33	30.33	36.39	45.39	54.46
gelijkstroom min	8.27	9.77	12.72	15.69	17.67	20.67	23.62	29.55	35.52	44.52	52.75
maximaal	2.25	2.7	3.6	4.5	5.4	6.3	7.2	9	10.8	13.5	16.2
H min	2	2.45	3.35	4.13	5.03	5.93	6.83	8.5	10.3	13	15.6
k max	5	6	8	10	12	14	16	20	24	30	36
K min	4.88	5.82	7.78	9.78	11.73	13.73	15.73	19.67	23.67	29.67	35.57
Ja maximaal	6.2	7.5	10	12.5	15.2	17.7	20.5	25.5	30.7	38.5	46.2
Max	1.4	1.6	2.1	2.1	2.1	2.1	3.2	3.2	3.2	4.5	4.5
max	0.25	0.26	0.36	0.45	0.54	0.63	0.72	0.89	1.07	1.33	1.6
R min	0.1	0.11	0.16	0.2	0.24	0.28	0.32	0.4	0.48	0.61	0.73
