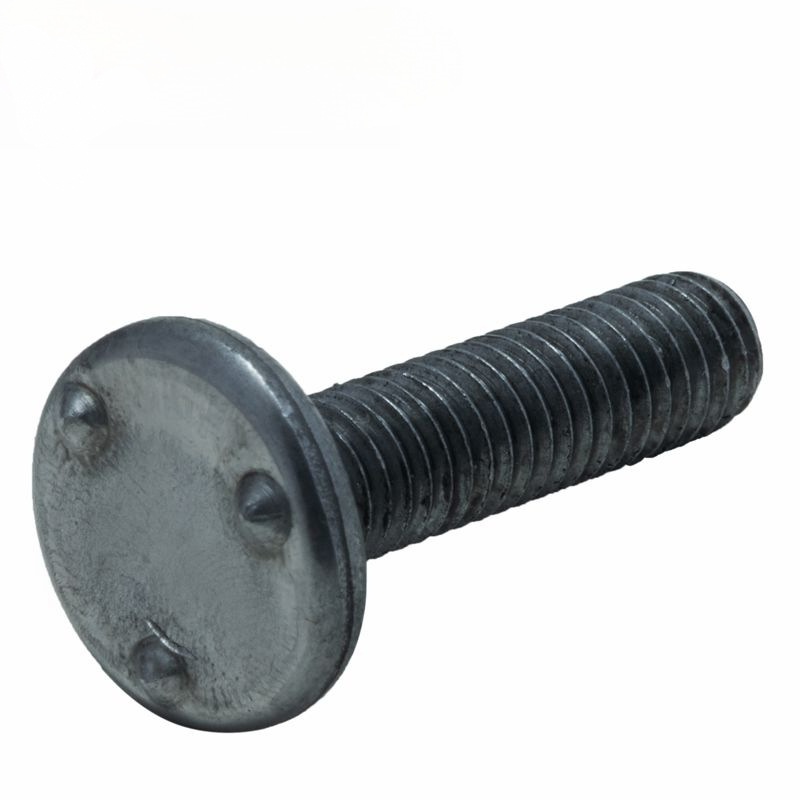

Nauwkeurig ontworpen lasbout voor vlakprojectie

Nauwkeurig ontworpen lasbouten met vlakprojectie worden veel gebruikt in de automobielindustrie voor efficiënte, betrouwbare montage. Voor de geëxporteerde producten van Xiaoguo® is het voldoen aan internationale normen zoals ISO en DIN een prioriteit, ook voor deze bout. Bent u geïnteresseerd, neem dan contact met ons op.

Model:QC/T 599.1-1999

Stuur onderzoek

Productomschrijving

Nauwkeurig vervaardigde lasbouten met vlakprojectie volgen standaardafmetingen en draadspecificaties, zoals ISO metrische schroefdraden (M4, M5, M6, M8, M10) of uniforme schroefdraden (UNC/UNF). Belangrijke metingen zijn onder meer de draadgrootte en -lengte, schachtdiameter, kopdiameter en -dikte, en vooral de vorm van de uitsteeksels (hoe lang ze zijn, hun diameter, hoeveel er zijn) op het deel waar de bout wordt gelast.

Productvoordelen

De manier waarop de uitsteeksels zijn ontworpen op een met precisie ontworpen lasbout voor vlakprojectie (zoals een ring eromheen of een aantal kleine bobbeltjes) is van groot belang voor het verkrijgen van consistente lasnaden. Er zijn standaardontwerpen die geschikt zijn voor de meest voorkomende toepassingen, maar u kunt ook aangepaste ontwerpen laten maken.

In het op maat gemaakte precisietechnische oppervlak worden de uitstekende lasbouten professioneel gekalibreerd en aangepast om zich nauwkeurig aan te passen aan verschillende materiaaldiktes en sterktenormen. Zelfs als er sprake is van moeilijke materialen zoals legeringen met een hoge hardheid en brosse substraten, kunnen ze verbindingsstabiliteit en structurele veiligheid garanderen om aan gepersonaliseerde technische behoeften te voldoen.

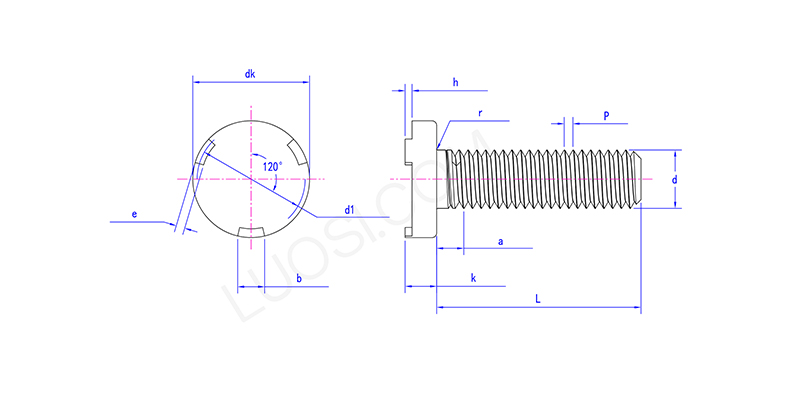

ma	M5	M6	M8	M10
P	0.8	1	1.25	1.5
dk max	12.4	14.4	16.4	20.4
dk min	11.6	13.6	15.6	19.6
k max	2	2.2	3.2	4.2
k min	1.6	1.8	2.8	3.8
e max	2.25	2.75	2.25	2.75
e min	1.75	2.25	1.75	2.25
maximaal	3.3	4.3	5.6	6.3
b min	2.7	3.7	4.7	5.7
maximaal	0.8	0.9	1.1	1.3
u min	0.6	0.75	0.9	1.1
d1 maximaal	10	11.5	14	17.5
d1 min	9	10.5	13	16.5
max	0.6	0.7	0.9	1.2
min	0.2	0.25	0.4	0.4
een max	3.2	4	5	5

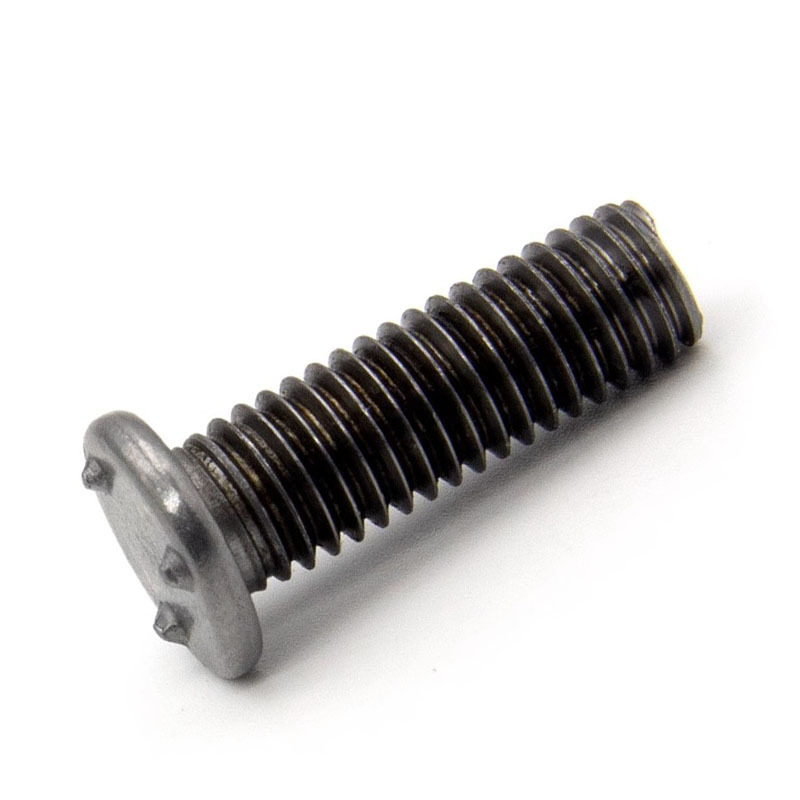

Precision Engineered Face Projection Welding Bolt

Kwaliteitscontrole en certificering

Om consistente lasnaden te verkrijgen met precisielasbouten met vlakprojectie, moet u de oppervlakken van het basismetaal schoonhouden. Gebruik elektroden die goed zijn ontworpen en in goede staat verkeren. Houd u nauwgezet aan de lasinstellingen: stroom, tijd, druk, houdtijd. En zorg ervoor dat de projecties van de bout consistent zijn.

Het regelmatig uitvoeren van destructieve tests, zoals koppel- of schuiftests, is belangrijk om het proces onder controle te houden.
