Ronde Hoofd Coach Bolt

Er wordt gekozen voor gelegeerd staal dat een warmtebehandeling heeft ondergaan. De Xiaoguo® groothandel ronde kop Coach-bout heeft een prestatiegraad van 10,9 en een ultieme treksterkte van meer dan 1000 MPa. Het is geschikt voor zware machines, bruggen en zwaarbelaste constructies.

Stuur onderzoek

Productomschrijving

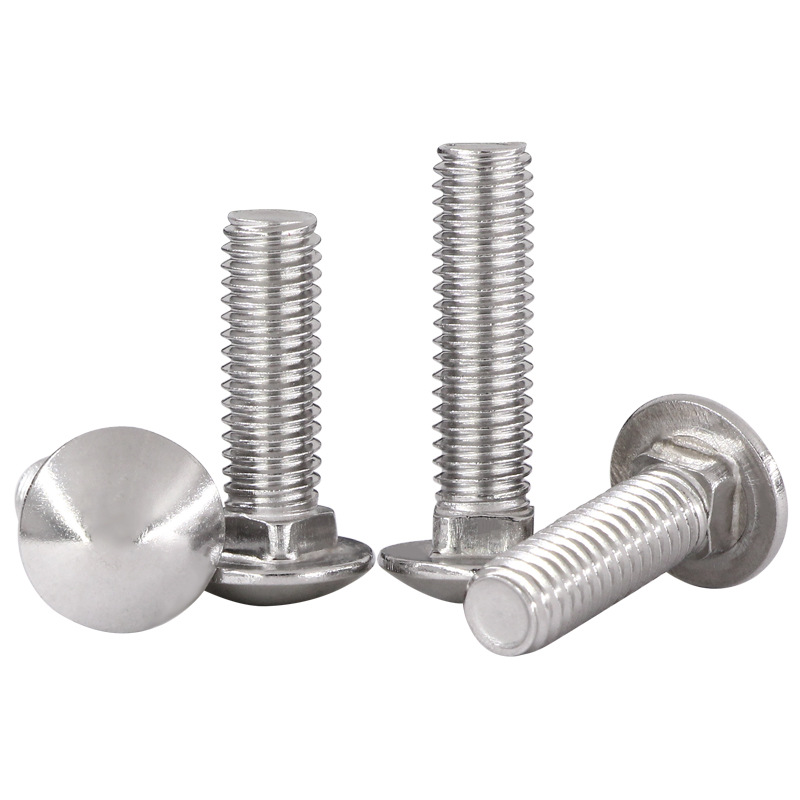

ronde kop Coachbout (een soort slotbout) en slotbout behoren tot dezelfde productcategorie. Het belangrijkste verschil ligt in de regionale namen: in Noord-Amerika wordt het gewoonlijk vervoerbout genoemd, terwijl in landen van het Gemenebest (zoals het Verenigd Koninkrijk, Australië en Nieuw-Zeeland) de term ronde hoofdcoachbout vaker wordt gebruikt. Het is een sluiting met een halfbolvormige kop (ronde kop) en een vierkante anti-losmaakstructuur aan de onderkant van de nek, speciaal ontworpen voor enkelzijdige installatie.

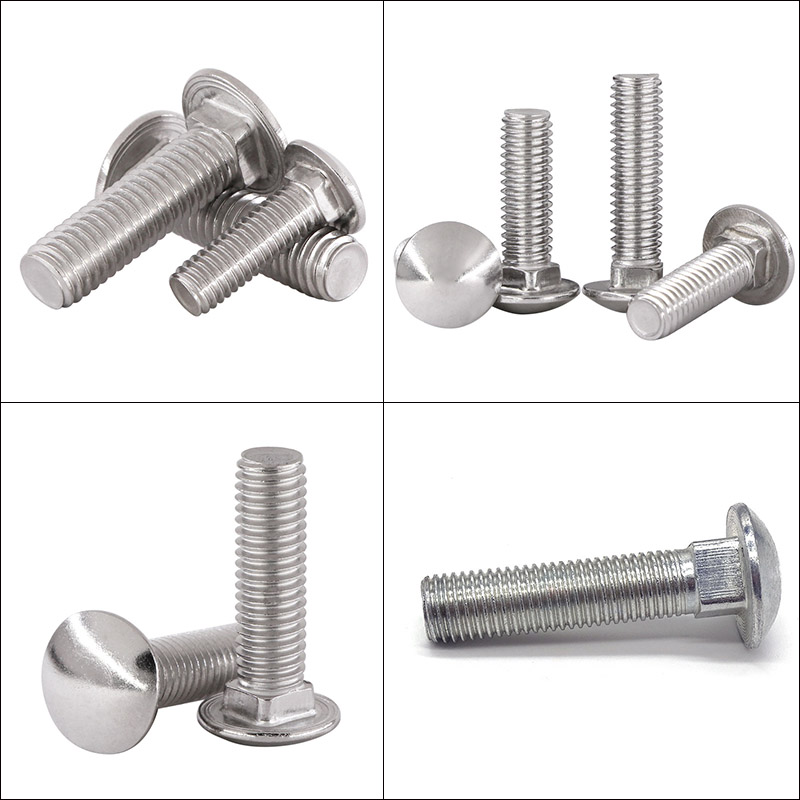

Round Head Coach Bolt

Structurele kenmerken

Het structurele ontwerp van de ronde kop Coach-bout is gecentreerd rond het kerndoel van "enkelzijdige installatie en automatische anti-kantel", en bestaat voornamelijk uit de volgende vier functionele onderdelen:

(1) Hoofd

Vorm: halfronde (ronde kop) of ronde kop met platte bovenkant. Het oppervlak is glad, zonder gereedschapsinterfaces zoals zeshoekige, vierkante of kruissleuven.

Functie en doel:

Zorg voor een groot draagvlak

Esthetiek en veiligheid

Glad en afgerond ontwerp

(2) Hals (nek) - De meest cruciale antislipstructuur

Vorm: Het bevindt zich direct onder het hoofd en is vierkant (vierkant) of geribbeld vierkant (geribbeld vierkant).

Functie en doel:

Mechanische anti-draaifunctie

Geen hulpgereedschap nodig

Nauwkeurige positionering

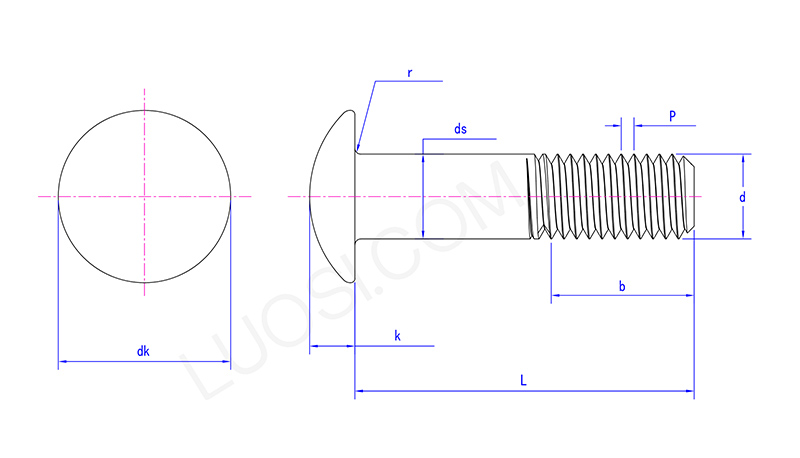

Round Head Coach Bolt

ma	M5	M6	M8	M10	M12	M16	M20	M24
P	0.8	1	1.25	1.5	1.75	2	2.5	3
dk max	11.3	13.5	18	22.5	27	36	45	54
dk min	10.2	12.4	16.9	21.2	25.7	34.4	43.4	52.1
dsmax	5.48	6.48	8.58	10.58	12.7	16.7	20.84	24.84
ds min	4.52	5.52	7.42	9.42	11.3	15.3	19.16	23.16
k max	3.2	3.6	4.8	5.8	6.8	8.9	10.9	13.1
k min	2.5	3	4	5	6	8	10	12
max	0.5	0.5	0.5	0.5	1	1	1	1.5

(3) Asgedeelte (schacht/gedeelte zonder schroefdraad)

Vorm: Gelegen tussen de nek en de schroefdraad, het is een gladde cilindrische schacht met een plat oppervlak en geen schroefdraad.

Lengte: Deze wordt berekend door de draadlengte b af te trekken van de totale lengte L van de bout. Verschillende specificaties hebben standaardverhoudingen.

Functie en doel:

Bestand tegen schuifbelasting

Nauwkeurige positionering

Vermijd het uitoefenen van kracht op de schroefdraad

(4) Gedeelte met schroefdraad

Vorm: Gelegen aan het uiteinde van de Coach-bout met ronde kop, het is een standaard metrische grove schroefdraad (ISO) of een Amerikaanse standaard UNC-schroefdraad.

Lengte (b):

De norm bepaalt: Wanneer L ≤ 125 mm, b ≈ 2d + 6 mm (d is de nominale diameter); wanneer L > 125 mm, b ≈ 2d + 12 mm.

De draadlengte van het eigenlijke product kan worden verlengd volgens de eisen van de klant (op maat gemaakte volledige draad).

Functie en doel:

Genereer klemkracht door samen te werken met de moer

Pas de voorspankracht aan

Structurele vergelijking

Het voordeel van de ronde kop Coach-bout ligt in de unieke structuur. Wat zijn de verschillen, vergeleken met andere soorten bouten? Kijk eens naar de volgende tabel en je zult het ontdekken!

Vergelijkingsitems	ronde kop Coachbout	zeshoekige kopbout	interne zeshoekige bout
Vorm van het hoofd	Halfronde ronde kop	zeshoekig	cilindrische kop met intern zeshoekig gat
Anti-loslatingsmethode	Mechanische anti-loslating met vierkante hals	vereist het bevestigen van de kop met een sleutel	vereist het gebruik van een interne zeshoekige sleutel om de kop vast te zetten
Aantal installateurs	1	2	1
Kan voorgeboord worden?	Ja	Nee,	Nee,
Typische toepassingen	Hout, tuinmeubilair, hekken	Staalconstructie, mechanische montage	Precisiemachines, mallen
