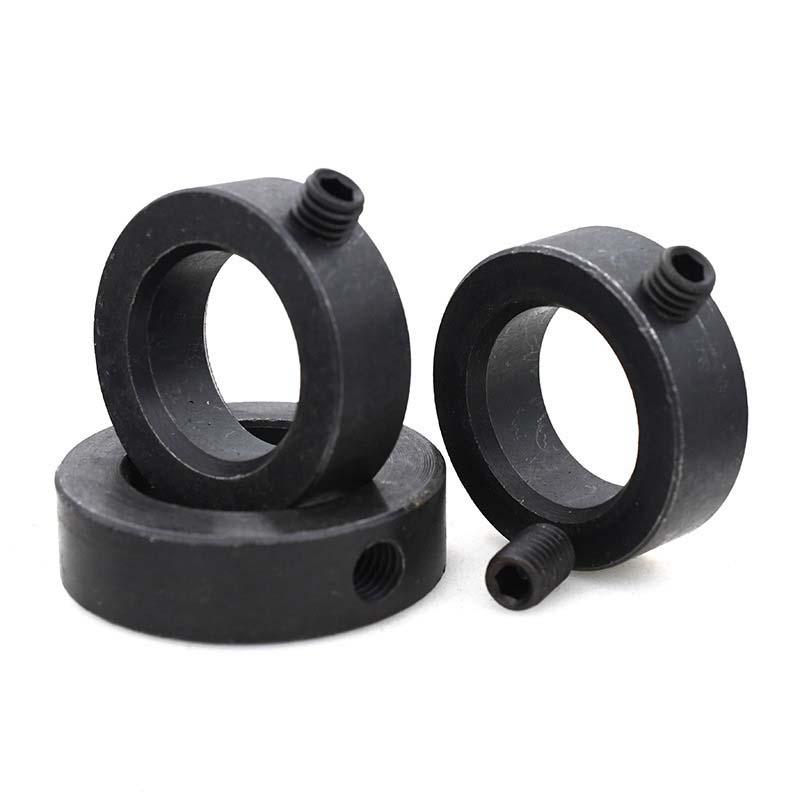

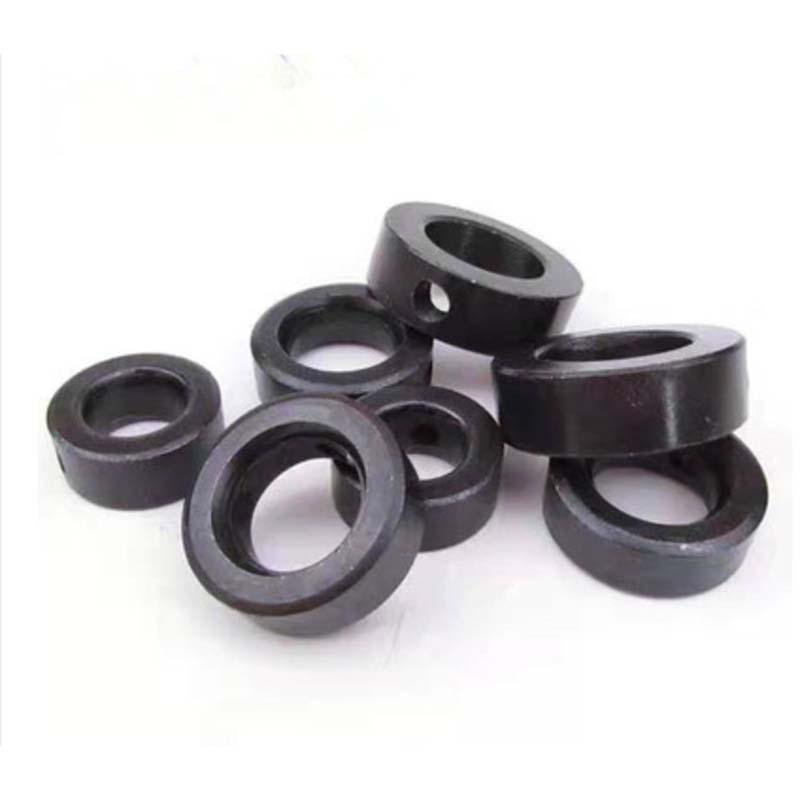

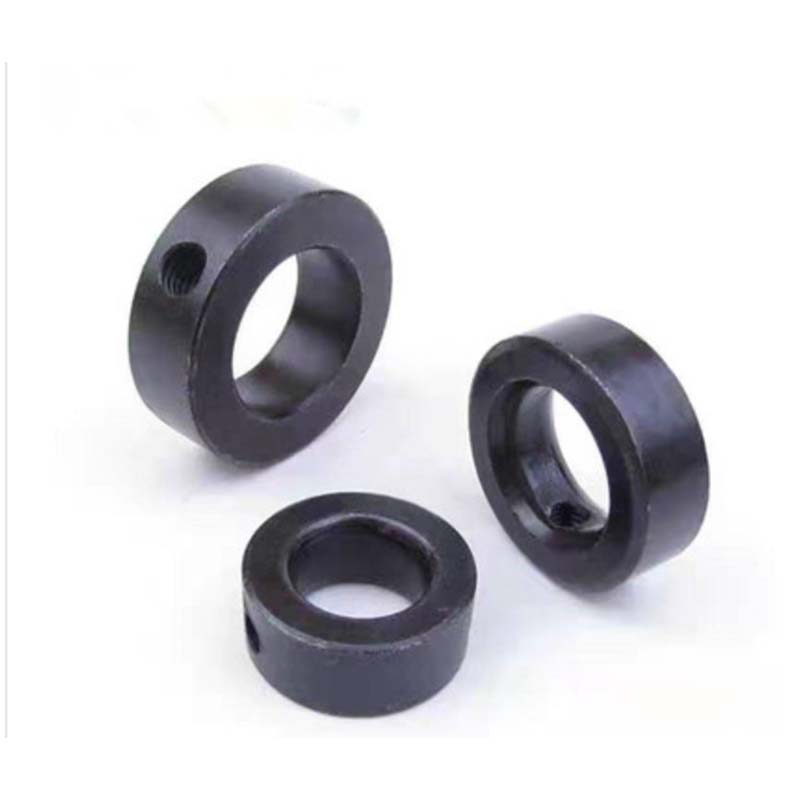

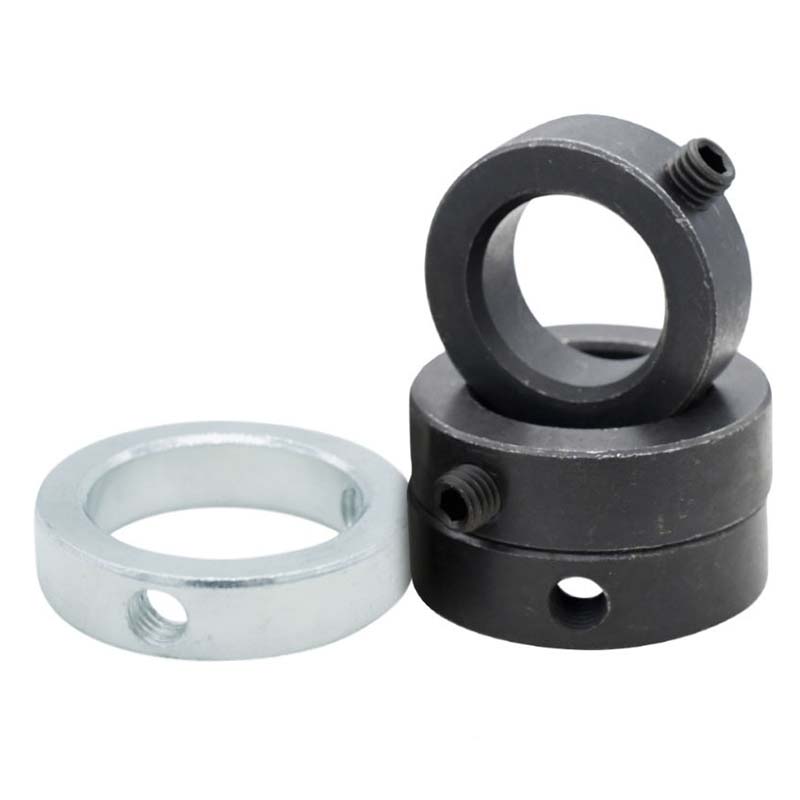

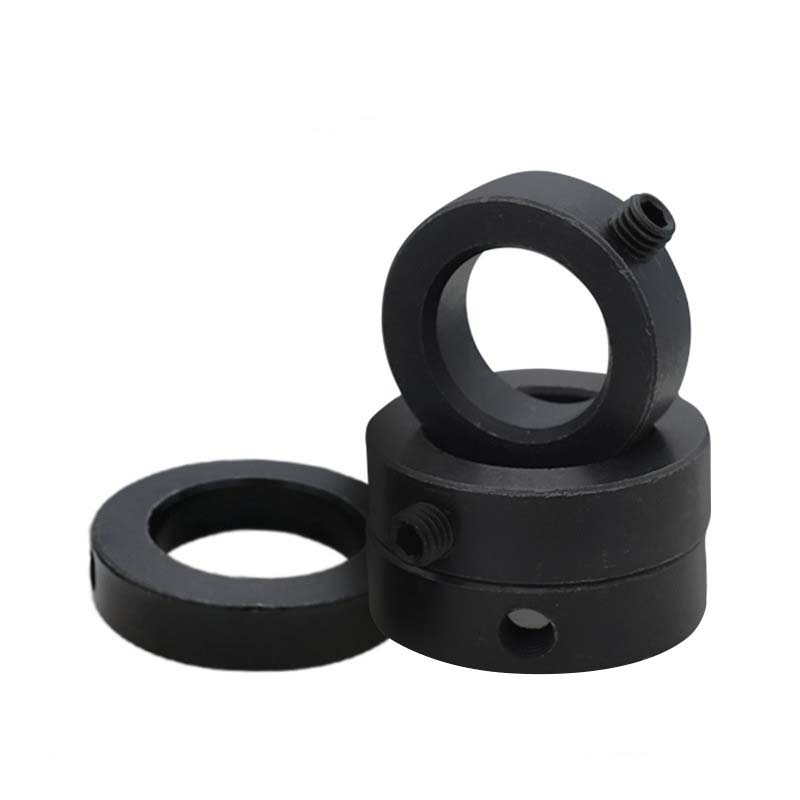

Zet schroefkraag

De ingestelde schroefkraag wordt vaak gebruikt in industriële toepassingen met een hoge belasting waarbij traditionele snapringen voldoende vaste sterkte hebben. Xiaoguo® heeft een professioneel team met jarenlange ervaring en kan dringende bestellingen binnen 72 uur omgaan tijdens supply chain-crises.

Model:GB/T 885-1986

Stuur onderzoek

Productomschrijving

Set schroefkraag is een cirkelvormige, ringvormige bevestigingsmedewerker met een vaste schroef. Het is gemakkelijk te installeren door één persoon, die geen speciale tools vereisen. Om te verwijderen, maak je eenvoudig de slotmoer los. Het wordt veel gebruikt in grote elektrische motoren, brekers, mijnbouwmachines, CNC -machinegereedschap, drukmachines en andere apparatuur.

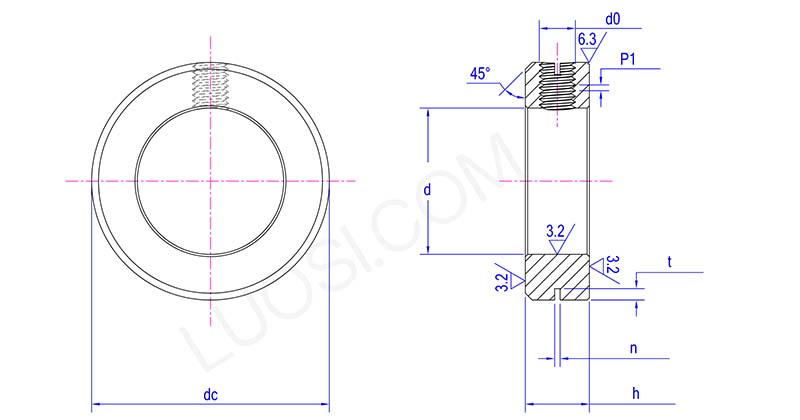

Set Screw Collar

Mon	Φ8	Φ9	Φ10	Φ12	Φ13	Φ14	Φ15	Φ16	Φ17	Φ18	Φ19
D Max	8.036	9.036	10.036	12.043	13.043	14.043	15.043	16.043	17.043	18.043	19.052
min	8	9	10	12	13	14	15	16	17	18	19
H Max	10	10	10	10	10	12	12	12	12	12	12
H min min min Neur win min	9.64	9.64	9.64	9.64	9.64	11.57	11.57	11.57	11.57	11.57	11.57
n Max	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2
n min minuut n min Nijn kuur minpunt	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06
t Max	1.98	1.98	1.98	1.98	1.98	2.2	2.2	2.2	2.2	2.2	2.2
t min	1.62	1.62	1.62	1.62	1.62	1.8	1.8	1.8	1.8	1.8	1.8
DC	20	22	22	25	25	28	30	30	32	32	35
D0	M5	M5	M5	M5	M5	M6	M6	M6	M6	M6	M6
P1	0.8	0.8	0.8	0.8	0.8	1	1	1	1	1	1

Xiaoguo® maak deze schroefvergrendelingsring in verschillende materialen op basis van wat u nodig hebt. Voor het weerstaan van chemicaliën, gebruiken we roestvrijstalen cijfers zoals 304 of 316. Als het in een stresssende situatie gaat, gebruikt we legeringsstaal 4140. En voor ruimtevaart dingen waar gewicht ertoe doet, is er lichtgewicht titanium. Er zijn ook versies met polymeercoatings om te verminderen bij corrosie wanneer u opstellingen voor gemengde metalen hebt. Alle materialen gaan door zware hardheidstests (HRC 35-50) en ultrasone controles om ervoor te zorgen dat ze voldoen aan de industriële normen zoals ASME B18.27 en DIN 471/472 voor hoeveel belasting ze aankunnen.

Regelmatig inspectie en onderhoud

Om de ingestelde schroefkragen goed te laten werken, controleert u de ingestelde schroefdichtheid nu en vervolgens met behulp van een momentsleutel, streef naar 10-15 nm. Gebruik een oplosmiddel om de draden schoon te maken en van vuil af te komen en zet er elk jaar vers vet op lithium op. Voer de schroeven niet oversturen, omdat dat de slotkraag kan verpesten. Als het wordt blootgesteld aan zeewater of zuren, controleer dan twee keer per jaar de coating om ervoor te zorgen dat het nog steeds goed is. Als u dieper dan 0,1 mm ziet op de onderdelen die aanraken, moet u deze vervangen.

Welke schachttoleranties zijn compatibel?

De ingestelde schroefkragen werken met asgroottes van 10 mm tot 200 mm, met behulp van gemeenschappelijke tolerantieniveaus zoals H9 of H11. De verstelbare schroeven op de slotkraag kunnen kleine asbultjes of oneffenheden verwerken (tot ± 0,05 mm), dus het past nog steeds strak zonder te verknoeien hoe het werkt.
