Oogbout met rechte schacht

Xiaoguo®-oogbout met rechte schacht heeft een nauwkeurige tolerantie van 6 g in de schroefdraad. Hij kan eenvoudig handmatig worden vastgeschroefd. Het bespaart tijd en moeite, verbetert de werkefficiëntie, is eenvoudig en gemakkelijk te bedienen en wordt geleverd met een borgring. Tegelijkertijd ondersteunt het proefaankopen voor kleine batches monsters.

Stuur onderzoek

Productomschrijving

Installatie- en gebruiksspecificaties

Een juiste installatie en gebruik van oogbouten met rechte schacht zijn van cruciaal belang om de veiligheid te garanderen. Lees de volgende richtlijnen:

(1) Volledig vastgedraaid

Zorg ervoor dat de hijsbout volledig in het schroefdraadgat van het werkstuk past. Het uiteinde met schroefdraad moet gelijk liggen met of iets lager dan het installatieoppervlak. Voor installatie door gaten moet in combinatie een moer worden gebruikt.

(2) Draadaangrijpingsdiepte

Staal: Minimaal 1 keer de draaddiameter

Gietijzer, messing, brons: minimaal 1,5 maal de schroefdraaddiameter

Aluminiumlegering, magnesiumlegering, zink, kunststof: minimaal 2 maal de schroefdraaddiameter

(3) Met behulp van een momentsleutel

Draai de bouten vast volgens de standaard aanbevolen aanhaalmomenten. Het wordt niet aanbevolen om op handkracht te vertrouwen. Zowel een te hoog als een te laag aanhaalmoment kan nadelige gevolgen hebben voor de bouten.

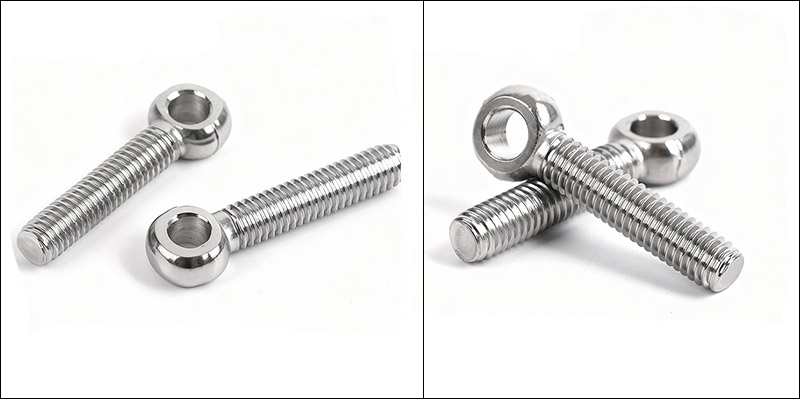

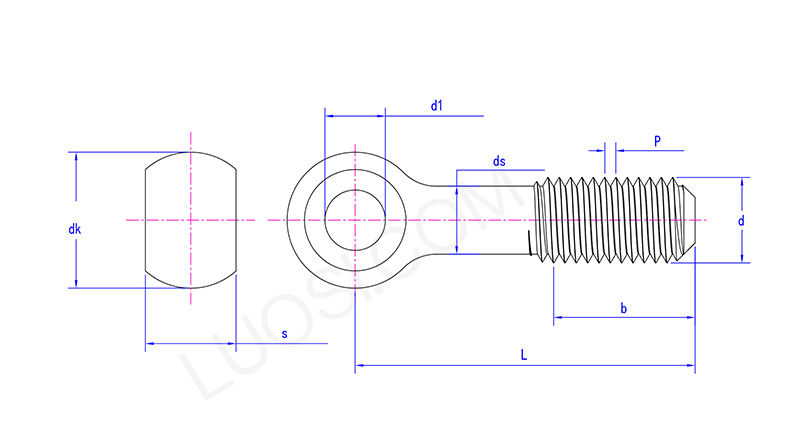

Straight Shank Eyebolt

ma	M8	M10	M12	M16	M20	M24	M27	M30	M33	M36	M39
P	1.25	1.5	1.75	2	2.5	3	3	3.5	3.5	4	4
d1 maximaal	8.036	10.036	12.043	16.043	18.043	22.052	25.052	28.052	30.052	32.062	35.062
d1 min	8	10	12	16	18	22	25	28	30	32	35
dk max	18	20	25	32	40	45	50	55	60	65	70
dk min	16.9	18.7	23.7	30.4	38.4	43.4	48.4	53.1	58.1	63.1	68.1
maximaal	11	14	17	19	24	28	30	34	38	41	46
s min	10.3	13.3	16.3	18.16	23.16	27.16	29.16	33	37	40	45
dsmax	8	10	12	16	20	24	27	30	33	36	39

(4) Laadrichting

De oogbout met rechte schacht is alleen bestand tegen verticale axiale belastingen en mag niet worden onderworpen aan schuin trekken. Als hijsen onder een hoek nodig is, moet er een schouderoogbout of een draaibare hijsring worden gebruikt.

(5) Inspectie vóór gebruik

Vóór elk gebruik moet een visuele inspectie worden uitgevoerd, waarbij bijzondere aandacht wordt besteed aan: of de hijsringen vervormd, gescheurd of ernstig versleten zijn; of de draden los, verroest of beschadigd zijn; en of de markeringen voor de werklast duidelijk en leesbaar zijn. Als er scheuren, bochten of draadschade in de hijsringbouten worden aangetroffen, moeten deze onmiddellijk worden weggegooid.

(6)Regelmatig onderhoud

Stel een regelmatig inspectieschema op om professionele tests uit te voeren op de ankerbouten die langdurig worden gebruikt.

(7) Verbod op wijziging

Het is ten strengste verboden om enige vorm van wijziging aan de oogbout met rechte schacht uit te voeren, zoals lassen, verwarmen of buigen.

Straight Shank Eyebolt

Veelgestelde vragen

（1）Wat is de werklastlimiet (WLL) van de oogbout met rechte schacht?

Volgens DIN 580 bedraagt de verticale heflast voor M10 230 kg (circa 0,23 ton); volgens ASTM A489 bedraagt de WLL van een 1/2″ Britse standaard hijsringbout ongeveer 2.500 lbs (ongeveer 1,13 ton).

（2）Kunnen uw producten worden hergebruikt?

Ze kunnen opnieuw worden gebruikt, op voorwaarde dat er vóór elk gebruik een strenge inspectie wordt uitgevoerd om er zeker van te zijn dat er geen schade is. Als de hijsringen echter duidelijke vervorming of verdraaiing vertonen, de schroefdraden ernstig versleten zijn, er scheuren in het oppervlak zitten of er roest verschijnt, is het raadzaam deze te vervangen.

（3）Kun je bouten produceren in niet-standaard maten of met speciale materialen?

Ja, dat kunnen we. Als u maatwerkwensen heeft, kunnen we een gedetailleerd gesprek voeren. Wij zullen de taak voltooien volgens uw aangepaste behoeften.
