6 Projectie-zeskantlasmoeren met flens

De Chinese leverancier en fabrikant Xiaoguo® 6 projectie zeskantlasmoer met flens wordt geproduceerd via een nauwkeurig koudkopproces, waardoor uniforme laspunten en een gelijkmatige laskwaliteit worden gegarandeerd. De fabriek heeft een hoge productie-efficiëntie en het productkwalificatiepercentage bedraagt maar liefst 99,8%, wat kan voldoen aan de grootschalige inkoopbehoeften van klanten.

Stuur onderzoek

Productomschrijving

Hoe gebruik ik een zeskantige lasmoer met flens?

Het juiste gebruik van een zeskantige lasmoer met flens met 6 uitstekende delen omvat drie stappen: voorbereiding vóór het lassen, laswerkzaamheden en inspectie na het lassen en montage van de bouten.

【1】Voorbereiding voor het lassen

（1）Bevestig de specificaties van de moeren

Controleer of de draadspecificaties, prestatiekwaliteiten en oppervlaktebehandelingen consistent zijn met het ontwerp. Het gebruik van onjuiste specificaties heeft tot gevolg dat de bouten niet goed passen of onvoldoende lassterkte hebben.

(2)Inspecteer het basismateriaal

Het basismateriaal moet een lasbaar metaal zijn (zoals koolstofarm staal, gegalvaniseerd staal, roestvrij staal, enz.), met een dikte binnen het aanbevolen bereik voor de moer (meestal 0,8 tot 3,0 mm).

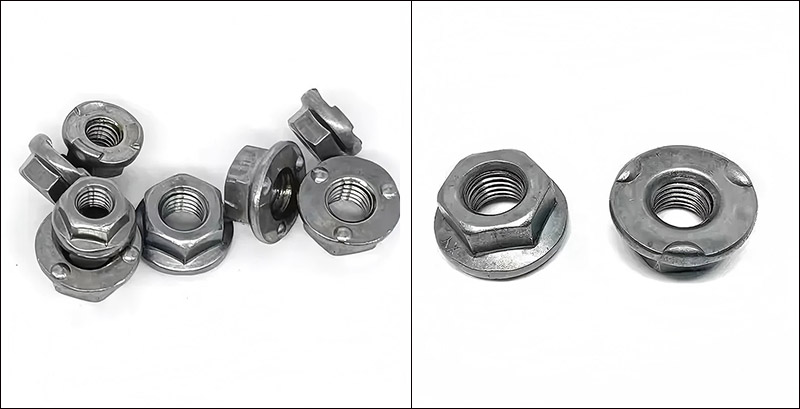

6 Projection Hex Weld Nut with Flange

【2】 Lassen

（1）Handmatig lassen (voor enkele stuks of kleine batches)

Plaats de zeskantige lasmoer met zes uitstekende delen en flens op de onderste elektrodepositioneringspen, met het flensoppervlak naar beneden gericht en de uitsteeksels in contact met het werkstuk.

Bedek het werkstuk (het basismateriaal) over de moer, zodat de uitsteeksels van de moer nauw contact maken met het werkstuk.

Start het lasapparaat, laat de bovenste elektrode zakken, oefen druk uit en schakel de stroom in.

Handhaaf de druk gedurende een korte periode (drukbehoud), waardoor de gesmolten kern stolt.

Til de elektrode op en verwijder het werkstuk.

(2) Geautomatiseerd lassen (grote batch)

Met behulp van een triltafel voor automatische toevoer worden de moeren naar de onderste elektrodepositioneringskamer gestuurd.

Robots of transportbanden verplaatsen de werkstukken naar het lasstation.

Het lasproces wordt bestuurd door PLC en de parameters worden in realtime bewaakt.

Automatische ontlading na het lassen.

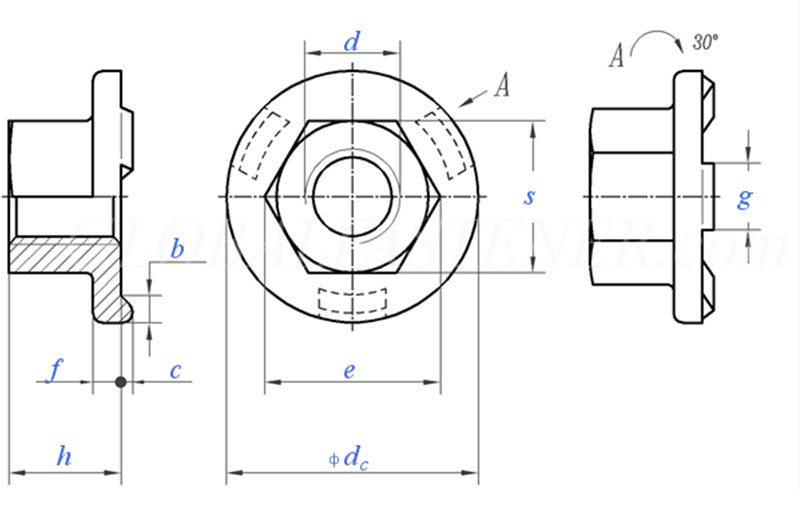

6 Projection Hex Weld Nut with Flange

Draadformaat			M5	M6	M8	M10	M12	M14	M16
d			M5	M6	M8	M10	M12	M14	M16
P	Grove draadspoed		0.8	1	1.25	1.5	1.75	2	2
P	Fijne draadspoed		/	/	/	/	15	1.5	1.5
C	Nominale maat	±0,1	0.8	0.8	1	1.2	1.2	1.2	1.2
gelijkstroom	maximaalimaalimaalimaal		15.5	18.5	22.5	26.5	30.5	33.5	36.5
gelijkstroom	min		14.5	17.5	21.5	25.5	29.5	32.5	35.5
e	min		8.2	10.6	13.6	16.9	19.4	22.4	25
e	maximaalimaalimaalimaal		8.5	10.9	14	17.5	20	23	26
f	Nominale maat	±0,25	1.7	2	2.5	3	3	4	4
g	Nominale maat	±0,1	4	5	6	7	8	8	8
m	min		4.7	6.64	9.64	12.57	14.57	16.16	18.66
m	maximaalimaalimaalimaal		5	7	10	13	15	17	19.5
S	maximaalimaalimaalimaal		8	10	13	16	18	21	24
S	min		7.64	9.64	12.57	15.57	17.57	20.48	23.48
b	maximaalimaalimaalimaal=nominale maat		2.2	2.7	2.7	2.95	3.2	3.45	3.7
b	min		2	2.5	2.5	2.75	3	3.25	3.5
per 1000 eenhedenkg			/	5.7	12.2	21.8	29.4	45.8	/

【3】Inspectie na het lassen

（1）Uiterlijk: Controleer bij visuele inspectie of de moer niet gekanteld is en of de flens stevig aan het werkstuk is bevestigd.

(2) Draadmeter: Gebruik een draadmeter om te testen, de draadmeter loopt soepel en de stopmeter stopt.

(3) Koppeltest: Breng koppel aan op de gelaste moer met behulp van een momentsleutel. De moer draait niet en het laspunt scheurt niet.

【4】Bevestigingsmontage

Nadat de zeskantige lasmoeren met flens zijn bevestigd, kunnen deze worden gebruikt voor het installeren van de bouten.

(1) Draaduitlijning: Gebruik eerst uw handen om de bout 2 tot 3 slagen vast te draaien. Zodra is bevestigd dat het glad is, gebruikt u een hulpmiddel.

（2）Aanhaalmoment: Gebruik een momentsleutel en controleer het aanhaalmoment volgens de specificaties.

(3)Demontage: het kan eenvoudig worden gedemonteerd met een gewone sleutel.
