Zeshoekige flenslasmoeren

De Chinese fabrikant Xiaoguo® zeshoekige flenslasmoeren is gemaakt van hoogwaardig gelegeerd staal van kwaliteit 10.9, met nauwkeurige verwerking. De treksterkte overschrijdt 1000 MPa. De laspunten zijn stabiel, het draagvermogen is hoog en er kan een testrapport worden verkregen.

Stuur onderzoek

Productomschrijving

De Zeskantflenslasmoeren zijn een speciale sluiting met een ronde flens aan de onderkant en een zeshoekige vorm aan de bovenkant. Het onderoppervlak van de flens heeft meestal drie lasuitsteeksels (of nokken genoemd). Deze moer wordt na het smelten van de uitsteeksels door middel van weerstandslassen (boss-lassen) stevig aan de metalen plaat gelast, waardoor een permanente schroefdraadverbinding wordt bereikt.

Vergeleken met gewone lasmoeren hebben zeshoekige flenslasmoeren een flensoppervlak, dat platte ringen kan vervangen om de druk te verdelen en dunne plaatcomponenten te beschermen tegen verbrijzeling. Tegelijkertijd maakt het ontwerp met zeshoekige kop het gemakkelijk om standaard sleutels of doppen te gebruiken voor het monteren van bouten. Dit product wordt veel gebruikt in scenario's met schroefdraadverbindingen van dunne plaatmetaalconstructies zoals autocarrosserieën, behuizingen van huishoudelijke apparaten, elektrische kasten en mechanische apparatuur.

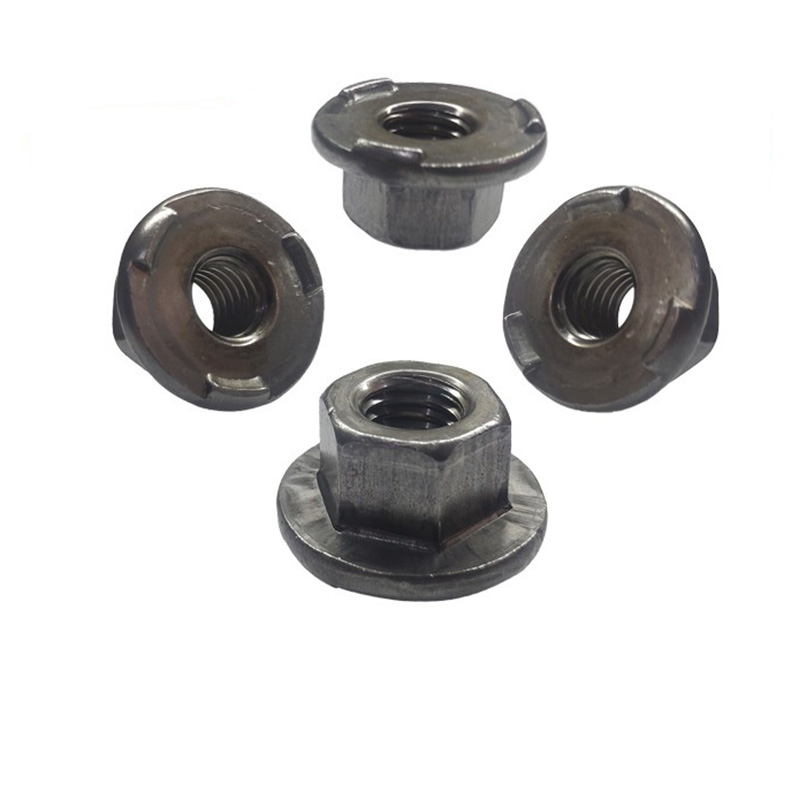

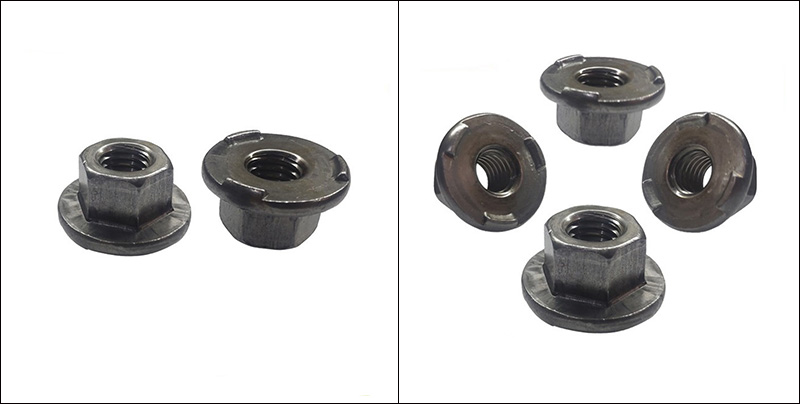

Hexagon Flange Weld Nuts

Kern structurele kenmerken

Het structurele ontwerp van zeshoekige flenslasmoeren is gecentreerd rond drie hoofddoelen: "betrouwbaar lassen, nauwkeurige positionering en gemakkelijke montage". De belangrijkste structurele kenmerken kunnen als volgt worden samengevat:

(1) Zeskantige kop

Vorm: regelmatige zeshoek. De afmetingen van tegenoverliggende zijden voldoen aan de ISO/DIN-standaardtoleranties.

Functie: Kan eenvoudig worden vastgedraaid met een steeksleutel of dopsleutel, zonder dat speciaal gereedschap nodig is.

Voordeel: Compatibel met gewone zeskantmoeren, wat montage en onderhoud ter plaatse vergemakkelijkt.

(2) Flensbasis

Vorm: Vergroot flensoppervlak

Functie: Vergroot het contactoppervlak met het werkstuk, verdeel de druk en voorkom dat het dunne plaatmateriaal vervormt.

Vervang de platte ringen en verminder het aantal componenten en montagestappen.

Voordelen: Verbetert de betrouwbaarheid van de verbinding en verlaagt de totale kosten.

(3) Lasprojecties

Dit is het meest cruciale kenmerk dat zeshoekige flenslasmoeren onderscheidt van gewone flensmoeren.

Functie	Beschrijving
Hoeveelheid	Het standaardontwerp bestaat uit 3 delen, gelijkmatig verdeeld onder een hoek van 120° langs het onderoppervlak van de flens.
Vorm	Bolvormig of kegelvormig, met een gladde en afgeronde top zonder scherpe randen.
Hoogte	0,5 - 0,8 mm (instelbaar afhankelijk van de dikte van het basismateriaal)
Functie	① Tijdens weerstandslassen smelten de uitsteeksels eerst en vormen zo een stabiele gesmolten kern; ② Automatische driepuntscentrering wordt bereikt om lasverschuiving te voorkomen; ③ Wanneer het werkstuk niet bezig is met lassen, kan het tijdelijk op zijn plaats worden gehouden, waardoor de positionering van de geautomatiseerde productielijn wordt vergemakkelijkt.
Voordelen	De laspenetratie is uniform, de positioneringsnauwkeurigheid is hoog en is geschikt voor gerobotiseerd geautomatiseerd lassen.

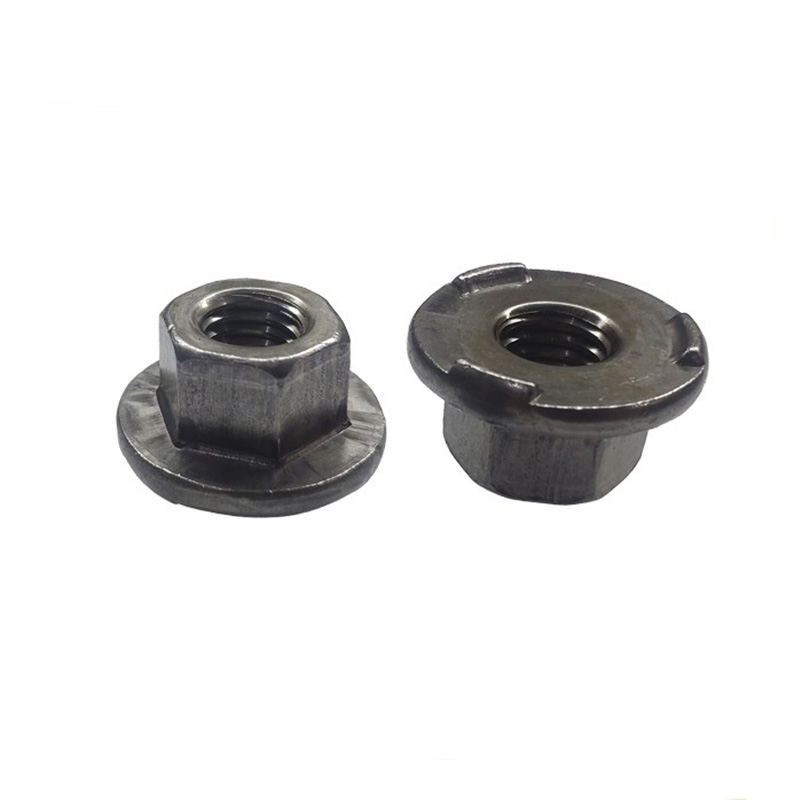

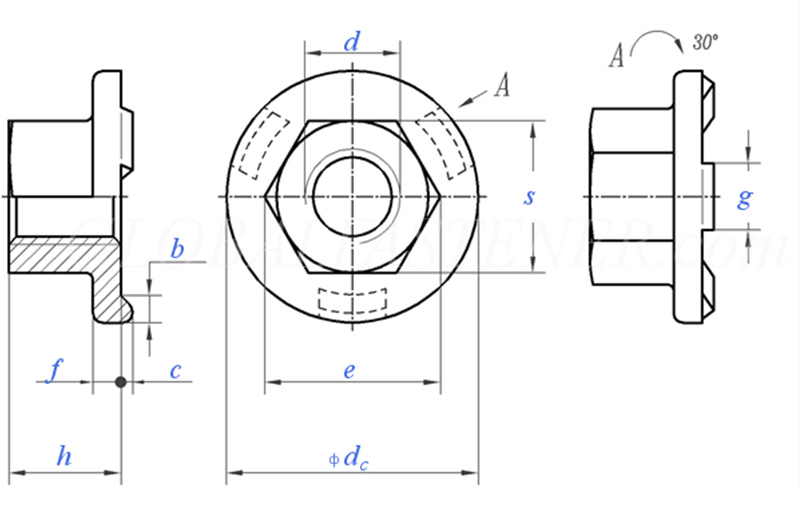

Hexagon Flange Weld Nuts

Draadformaat			M5	M6	M8	M10	M12	M14	M16
d			M5	M6	M8	M10	M12	M14	M16
P	Grove draadspoed		0.8	1	1.25	1.5	1.75	2	2
P	Fijne draadspoed		/	/	/	/	15	1.5	1.5
C	Nominale maat	±0,1	0.8	0.8	1	1.2	1.2	1.2	1.2
gelijkstroom	maximaalimaalimaalimaal		15.5	18.5	22.5	26.5	30.5	33.5	36.5
gelijkstroom	min		14.5	17.5	21.5	25.5	29.5	32.5	35.5
e	min		8.2	10.6	13.6	16.9	19.4	22.4	25
e	maximaalimaalimaalimaal		8.5	10.9	14	17.5	20	23	26
f	Nominale maat	±0,25	1.7	2	2.5	3	3	4	4
g	Nominale maat	±0,1	4	5	6	7	8	8	8
m	min		4.7	6.64	9.64	12.57	14.57	16.16	18.66
m	maximaalimaalimaalimaal		5	7	10	13	15	17	19.5
S	maximaalimaalimaalimaal		8	10	13	16	18	21	24
S	min		7.64	9.64	12.57	15.57	17.57	20.48	23.48
b	maximaalimaalimaalimaal=nominale maat		2.2	2.7	2.7	2.95	3.2	3.45	3.7
b	min		2	2.5	2.5	2.75	3	3.25	3.5
per 1000 eenhedenkg			/	5.7	12.2	21.8	29.4	45.8	/
