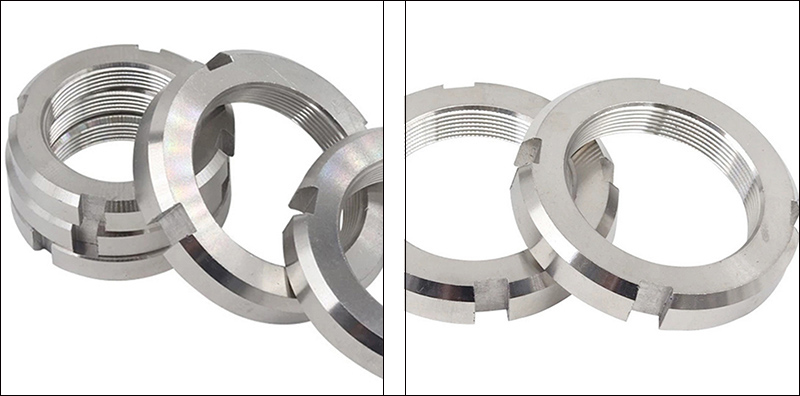

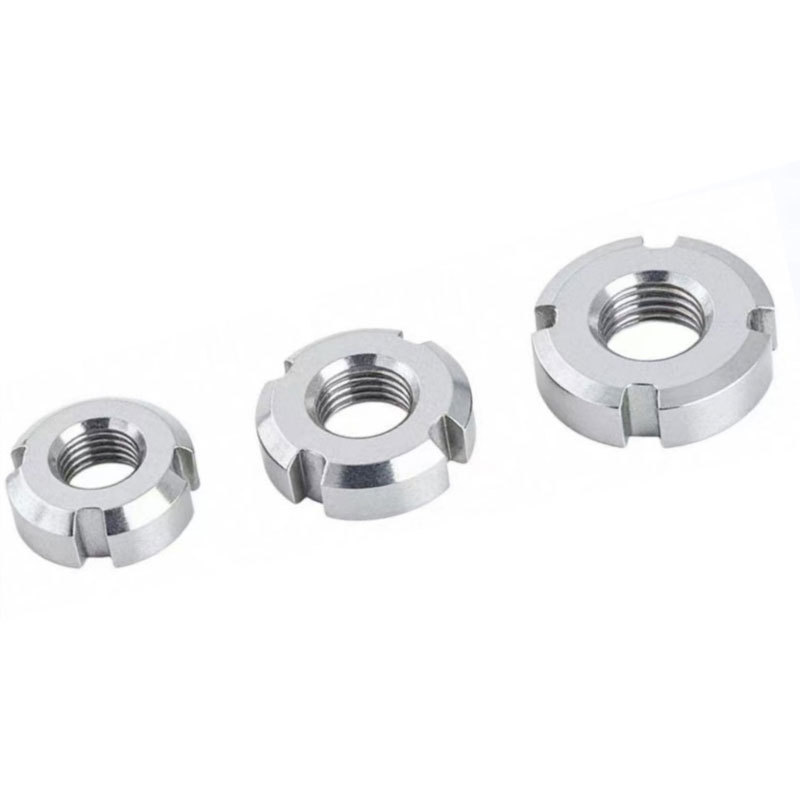

Lagerborgmoer

China Xiaoguo® lagerborgmoer is voorzien van een nauwkeurig ontworpen sleuf die een zeer fijne axiale speling creëert wanneer de lagercomponenten op elkaar worden gemonteerd, waardoor de optimale paringsomstandigheden worden bereikt. Het productieproces van de lagerborgmoeren, geproduceerd door de fabriek in China, is uiterst nauwkeurig.

Stuur onderzoek

Productomschrijving

Hoe kies je de juiste maat?

Om ervoor te zorgen dat de lagerborgmoer correct kan worden gebruikt, worden de volgende punten aanbevolen voor de selectie:

(1) Bepaal de schroefdraadspecificatie: dit is de eerste vereiste. Voor metrische systemen raadpleegt u de M-waarde; voor imperiale systemen, zie inches. [Opmerking: dit product maakt uitsluitend gebruik van schroeven met fijne schroefdraad. Zorg er bij het kiezen voor dat u de spoed controleert (zoals M16×1,5) om te voorkomen dat u de specificatie met grove schroefdraad selecteert.]

(2) Controleer de afmetingen van de sleutel: Controleer de buitendiameter (dk) en dikte (m) om er zeker van te zijn dat de moer voldoende installatieruimte heeft in de apparatuur.

(3) Definieer normen: specificeer duidelijk de normen van het product, zoals "Nationale norm GB/T 812" of "Duitse norm DIN 981", om ervoor te zorgen dat alle afmetingen de vereiste toleranties en nauwkeurigheid hebben.

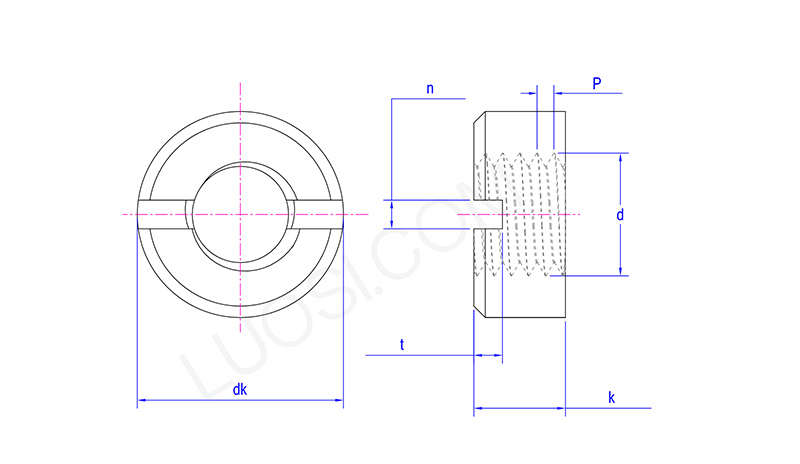

Bearing Lock Nut

ma	M3.5	M4	M5	M6	M8	M10	M12	M14	M16	M18	M20
P	0.6	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
dk max	7	8	9	11	14	18	21	24	26	29	32
dk min	6.64	7.64	8.64	10.57	13.57	17.57	20.48	23.48	25.48	28.48	31.38
k max	3	3.5	4.2	5	6.5	8	10	11	12	13	14
k min	2.75	3.2	3.9	4.7	6.14	7.64	9.64	10.57	11.57	12.57	13.57
n min	1.46	1.46	2.06	2.56	3.06	3.57	4.07	4.07	4.07	4.07	5.07
maximaal	1.71	1.71	2.31	2.81	3.31	3.87	4.37	4.37	4.37	4.37	5.37
t min	1	1.2	15	2	2.5	3.2	3.8	3.8	3.8	4.8	4.8
maximaal	1.40	1.60	1.90	2.4	3	3.7	4.3	4.3	4.3	5.5	5.5

Gedetailleerde uitleg van de belangrijkste parameters

Let bij het kiezen van de maat van de lagerborgmoer vooral op de volgende belangrijke parameters:

(1) Draadspecificatie (D×P): Dit geeft de nominale diameter (D) en spoed (P) van de draad aan.

In M16×1,5 vertegenwoordigt M16 bijvoorbeeld de nominale diameter van 16 mm, en 1,5 vertegenwoordigt de steek van 1,5 mm.

（2）Buitendiameter (dk): De maximale externe afmeting van de moer, die de minimaal vereiste ruimte voor installatie bepaalt.

(3) Dikte (m): De axiale hoogte van de moer, die de vergrendelingskrachtarm en sterkte beïnvloedt.

(4)Aantal sleuven (n) / Sleufbreedte (b) / Sleufdiepte (t): Geometrische parameters voor het sleuven frezen, die moeten overeenkomen met de afmetingen van het overeenkomstige professionele gereedschap (haaksleutel en openingspennen/borgringen).

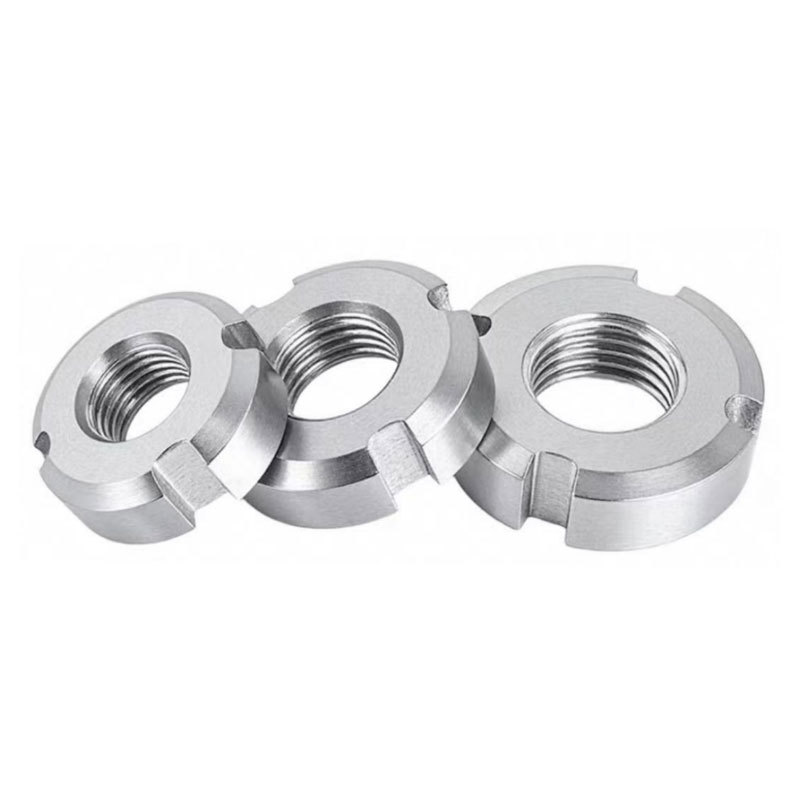

Bearing Lock Nut

Algemene specificaties Snelle referentie

Hier zijn enkele veelgebruikte standaardspecificatiegegevens:

Neem als voorbeeld GB/T 812-1988 Lagerborgmoer (metrisch):

Draadspecificatie: D×P	Buitendiameter: dk (mm)	Dikte: m (mm)	Aantal slots: n	Sleufdiepte: t (mm)
M10*1	22	8	4	2.6
M12*1,25	25	8	4	2.6
M14*1,5	28	8	4	2.6
M16*1,5	30	8	4	3.1
M18*1,5	32	8	4	3.1
M20*1,5	35	8	4	3.1

Selectie en gebruik

(1) Draadconsistentie: alle lagerborgmoeren zijn uitgerust met schroeven met fijne schroefdraad. Controleer de spoed om verwarring met schroeven met grove schroefdraad te voorkomen.

（2）Aanvullend gereedschap: Het demontage- en montageproces vereist het gebruik van een speciale haakvormige sleutel.

（3）Anti-loslatingsaccessoires: Om het vergrendelingseffect te bereiken, moeten ze worden gebruikt in combinatie met stopringen (zoals GB/T 858) of open pennen.

（4）Technische tekeningen: Raadpleeg bij het ontwerpen altijd de nieuwste versie van de overeenkomstige standaard technische tekeningen of productspecificaties.
