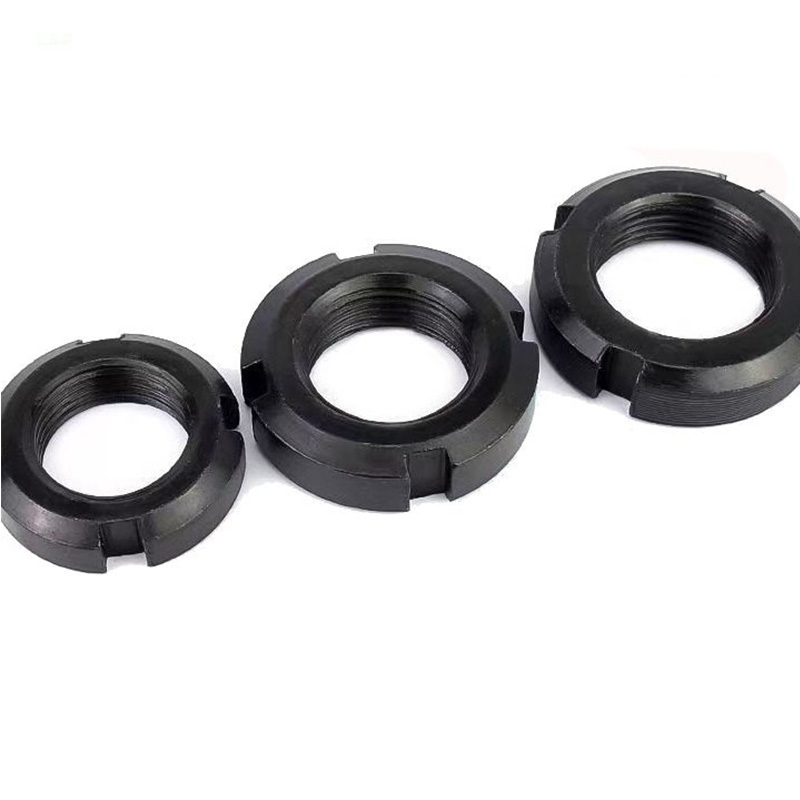

DIN 1804 Moer

De Chinese leverancier en fabrikant Xiaoguo® is gespecialiseerd in DIN 1804-moeren die kunnen worden hergebruikt. Het product biedt een hoge kosteneffectiviteit en kan de onderhoudskosten op de lange termijn effectief verlagen. Wanneer u de Bulk DIN 1804 moeren aanschaft, krijgt u een gunstiger prijs.

Stuur onderzoek

Productomschrijving

Installatie gereedschap

Hoewel de DIN 1804-moer een eenvoudige structuur heeft, is een correcte installatie de sleutel tot het garanderen van de borgende werking.

(1) Kerngereedschap: haaksleutel (moet worden gebruikt), de algemene norm is DIN 1810.

Er zijn verschillende vormen:

1)Vast type met verhoogde neus: Voldoet aan de DIN 1810-norm, het is de meest gebruikte standaardoptie.

2) Scharnierend/verstelbaar type: één gereedschap dekt meerdere specificaties, geschikt voor situaties met variabele werkomstandigheden.

3) Type kit: zoals een set van 8 stuks, die verschillende specificaties bevat, waardoor gecentraliseerd beheer en gebruik wordt vergemakkelijkt.

(2) Hulpgereedschappen: Momentsleutel: Om nauwkeurige controle van de blokkeerkracht te garanderen, zijn veel haaksleutels ontworpen met vierkante tonginterfaces die kunnen worden aangesloten op momentsleutels. （3）Anti-loslatingsaccessoires: Om het anti-loslatingseffect te bereiken, moet de moer worden gecombineerd met het overeenkomstige anti-loslatingsapparaat, zoals een borgring of schroefdraadborgmiddel.

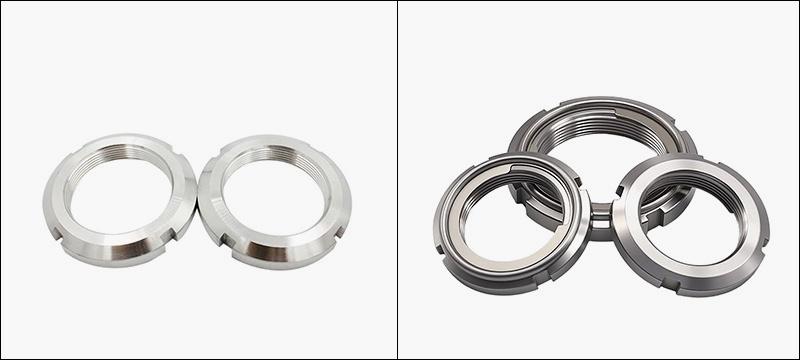

DIN 1804 Nut

Installatiestappen

(1)Voorbereiding vóór installatie

Specificaties bevestigen: Zorg ervoor dat de draadspecificatie van de DIN 1804-moer consistent is met die van de as.

Reinigingsinspectie: Maak de as, de moerschroefdraden en de pasvlakken van de spie grondig schoon en controleer op eventuele bramen of beschadigingen.

Bevestig het draagoppervlak: Tijdens de installatie moet de kant van de moer met het fijn bewerkte oppervlak naar het lager of de kopse kant van het werkstuk wijzen.

(2)Eerste aanscherping

Handmatig inbrengen: Lijn de moer vooraf uit met het asuiteinde en steek hem vervolgens 2 tot 3 slagen met de hand in.

(3) Anti-loslatingsapparaat

Installeer de borgring volgens het anti-losraakschema (de binnentong moet uitgelijnd zijn met de spiebaan op de as) of breng de schroefdraadborglijm aan.

(4) Laatste aanscherping

Steek voorzichtig de uitstekende neus van de haaksleutel in de groef van de moer (let op: vanaf de M45x1,5-specificatie heeft de moer 6 groeven en moet u gelijkmatiger kracht uitoefenen)

(5)Vergrendelen en bevestigen

Gebruik van mechanische anti-loslating (borgring): Buig na het vastdraaien van de moer de buitenste tong van de ring en steek deze in een willekeurige gleuf van de moer om mechanische vergrendeling te bereiken.

Gebruik chemische anti-loslating (schroefdraadborgende lijm): Breng het aan na het reinigen van de schroefdraad en vóór het vastdraaien, en wacht tot het is uitgehard.

Eindinspectie: Gebruik een momentsleutel om het koppel opnieuw te controleren.

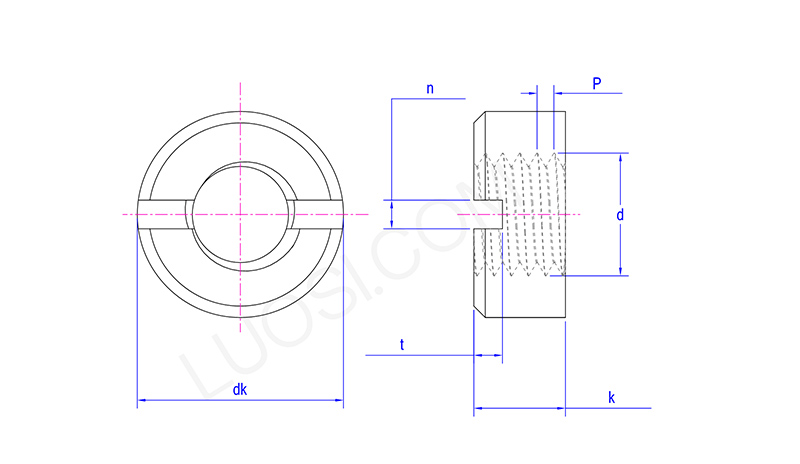

DIN 1804 Nut

ma	M3.5	M4	M5	M6	M8	M10	M12	M14	M16	M18	M20
P	0.6	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
dk max	7	8	9	11	14	18	21	24	26	29	32
dk min	6.64	7.64	8.64	10.57	13.57	17.57	20.48	23.48	25.48	28.48	31.38
k max	3	3.5	4.2	5	6.5	8	10	11	12	13	14
k min	2.75	3.2	3.9	4.7	6.14	7.64	9.64	10.57	11.57	12.57	13.57
n min	1.46	1.46	2.06	2.56	3.06	3.57	4.07	4.07	4.07	4.07	5.07
maximaal	1.71	1.71	2.31	2.81	3.31	3.87	4.37	4.37	4.37	4.37	5.37
t min	1	1.2	15	2	2.5	3.2	3.8	3.8	3.8	4.8	4.8
maximaal	1.40	1.60	1.90	2.4	3	3.7	4.3	4.3	4.3	5.5	5.5

Installatie-instructies

(1)Verwar de dragende oppervlakken niet: Zorg ervoor dat het fijn bewerkte d3-oppervlak nauw contact maakt, met het ruwe oppervlak in de richting waarin het gereedschap wordt gebruikt.

（2）De koppelwaarde is van cruciaal belang: een te hoog koppel kan de schroefdraad beschadigen of ervoor zorgen dat de as vervormt; een onvoldoende hoog koppel resulteert in onvoldoende voorspankracht, waardoor de DIN 1804-moer gemakkelijk los kan raken.

（3）Juist gebruik van gereedschap: Zorg ervoor dat de maat van de dopsleutel exact overeenkomt met de buitendiameter van de moer om beschadiging van de gleuf te voorkomen.

(4) Er moet rekening worden gehouden met de voorspankracht: Bij gebruik voor de voorbelasting van het lager is het noodzakelijk om de voorspankracht nauwkeurig in te stellen met behulp van professionele methoden.

(5)Regelmatige inspectie: Tijdens de eerste inbedrijfstelling van de apparatuur of na grote reparaties is het noodzakelijk om regelmatig de vergrendelingsstatus van de moeren te controleren om losraken te voorkomen.
