Borgring ronde draad borgringen

Het volgende is een inleiding tot het werkingsprincipe van de borgringen met ronde borgringen.

1. Structurele fundering

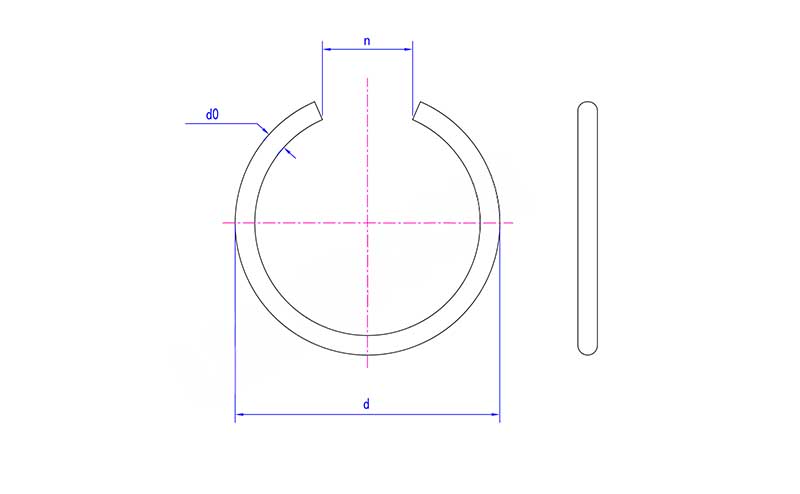

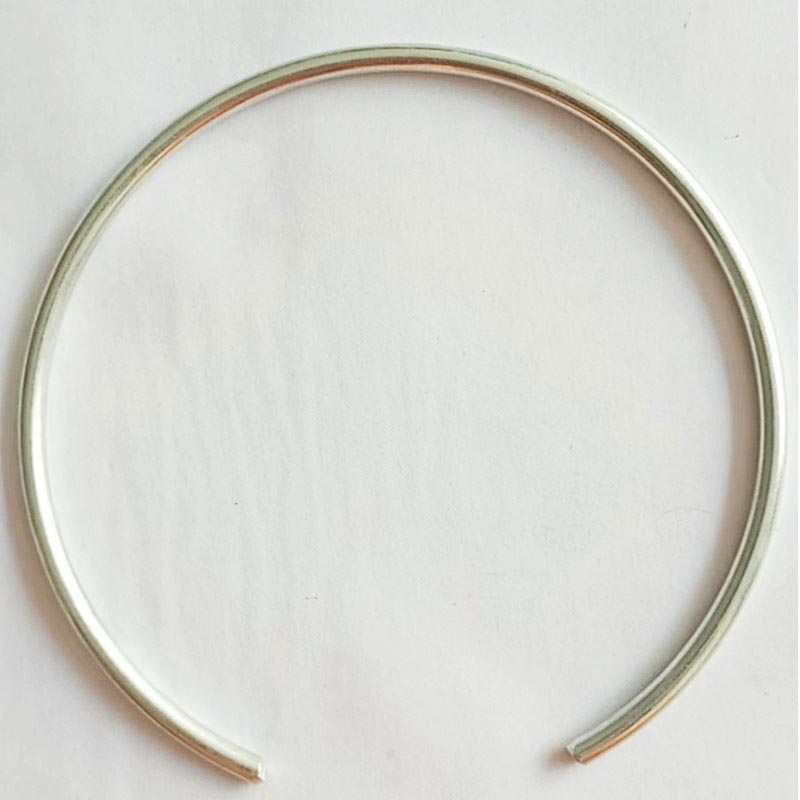

De Circlip Round Wire Snap Rings worden gevormd door een verenstaaldraad met ronde doorsnede in een cirkelvormige ring met een opening te wikkelen.

In vrije toestand is de buitendiameter iets groter dan de diameter van het beoogde installatiegat. Omdat de doorsnede cirkelvormig is, heeft de gehele ring geen scherpe randen en zal deze tijdens installatie of gebruik dus geen krassen veroorzaken op de gatwand of op elkaar aansluitende delen.

2. Installatieproces

Comprimeren

Gebruik de moftang om beide uiteinden van de opening vast te pakken en oefen kracht uit om de tang in te knijpen. Op dit punt worden de borgringen met ronde draad radiaal samengedrukt, de buitendiameter wordt kleiner en deze verandert in een cirkelvormige ring die kleiner is dan de diameter van het installatiegat.

Steek het in het gat

In samengedrukte toestand steekt u de borgring als geheel in het gat en duwt u deze naar de voorbewerkte positie van de cirkelvormige groef.

Uitgave

Maak de borgklem los. De borgring verliest de externe krachtbeperking en zet, afhankelijk van de opgeslagen elastische potentiële energie, naar buiten uit.

Omdat de buitendiameter in vrije toestand groter is dan de gatdiameter, past de borgring strak in de bodem van de groef en kan deze niet uit het gat worden getrokken.

Voltooiing van positionering

Nadat de vasthoudring in de groef is gestoken, wordt binnen het gat een glad ringvormig trapoppervlak gevormd. Het te positioneren deel moet nauw aan deze trede worden bevestigd, waardoor het beperkt is tot een bepaalde axiale positie binnen het gat en niet naar buiten kan schuiven.

3. Uitsplitsing van het kernwerkingsprincipe

Vrije staat: Buitendiameter > Gatdiameter, kan niet direct in het gat worden gestoken

Gecomprimeerde toestand: Buitendiameter < Gatdiameter (gebruik makend van elastische vervorming), de borgveer oefent kracht uit, de diameter neemt af

Insteek in sleuf: handhaaf de gecomprimeerde toestand en stuur deze naar de groefpositie

Na het loslaten, werkende staat: Buitendiameter herstelt > Gatdiameter (beperkt door de groefwand), de elastische herstelkracht wordt omgezet in radiale druk, waardoor de Circlip Ronde Draadborgringen nauw aan de onderkant van de groef hechten
