Ronde draad borgringen schachten

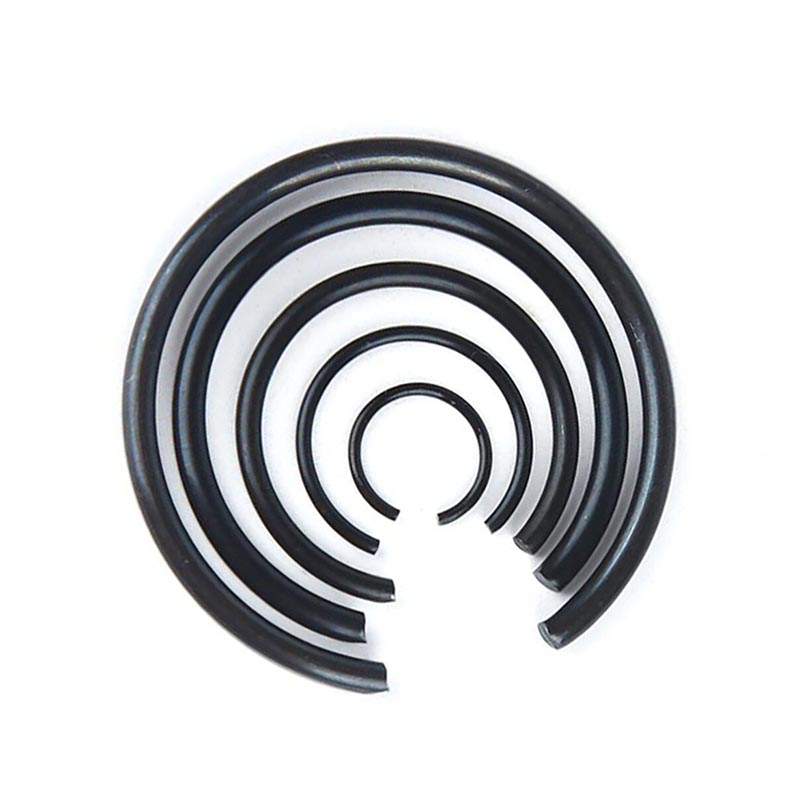

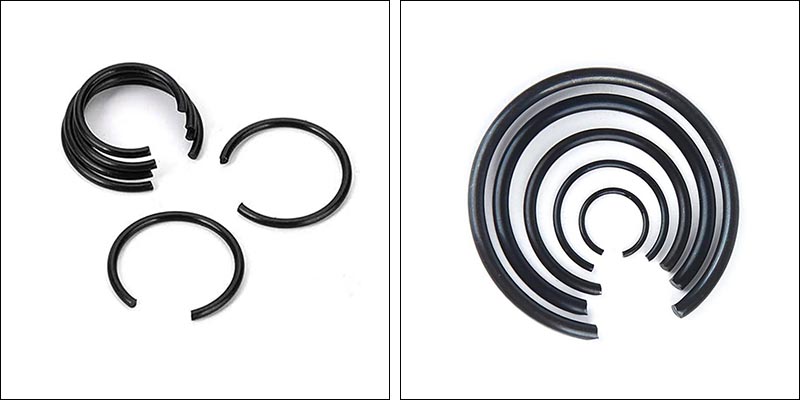

Ronde draad borgringen zijn een soort axiale positioneringsbevestiging met een eenvoudige structuur, lage kosten en eenvoudige installatie. Ze worden gemaakt door verenstaaldraden met ronde doorsnede te wikkelen en te snijden, en hun vorm is een C-vormige ring met een opening. Door gebruik te maken van hun eigen elasticiteit kunnen ze in de halfronde groeven op de as passen en zo een "schouder" vormen om componenten zoals lagers en tandwielen vast te zetten, waardoor wordt voorkomen dat ze axiaal op de as bewegen.

Kernstructuur en installatieprincipe

Door te vertrouwen op elastische vervorming zullen de ronde draad borgringen met een buitendiameter groter dan de schachtdiameter uitzetten wanneer ze worden geïnstalleerd, passen in de halfronde groef op het bovenste deel van de schacht en volledig terugveren naar de bodem van de groef na het loslaten om fixatie te bereiken.

Openingstype

Het is verdeeld in twee typen: één met een gereedschapsgat (dat kan worden gemonteerd en gedemonteerd met behulp van een griptang) en de andere zonder gat (om de installatie te vergemakkelijken, wordt meestal aan het uiteinde een specifieke klemsnijhoek overgelaten).

Vorm in dwarsdoorsnede

Het gebruik van ronde draad staat in schril contrast met de borgringen met vierkante/rechthoekige doorsnede, gevormd door stempelen.

Productvoordelen

Rekening houdend met de structurele kenmerken van de ronde draad-borgringschachten, worden de volgende kernvoordelen en kenmerken gedemonstreerd:

Hoge prijs-kwaliteitverhouding

De Round Wire Snap Rings Shafts zijn gemaakt van staaldraad als grondstof, waardoor er vrijwel geen rand- of hoekafval ontstaat. Dit vermijdt de hoge kosten van matrijzen en is een economische en efficiënte optie.

Eenvoudige installatie

De installatie en demontage kunnen meestal worden voltooid met behulp van standaard griptangen, wat de efficiëntie van montage en onderhoud helpt verbeteren.

 Compacte ruimte

Het heeft een compact ontwerp en neemt niet veel ruimte in beslag op de as of in het gat. Dat maakt hem geschikt voor krappe plekken waar de ruimte beperkt is.

 Draageigenschappen

De hoeveelheid stuwkracht die het kan verwerken is doorgaans minder dan wat u krijgt bij typen met ronde of rechthoekige doorsnede. Het is dus meer geschikt voor lichte tot middelmatige belasting.

Materiaal selectie

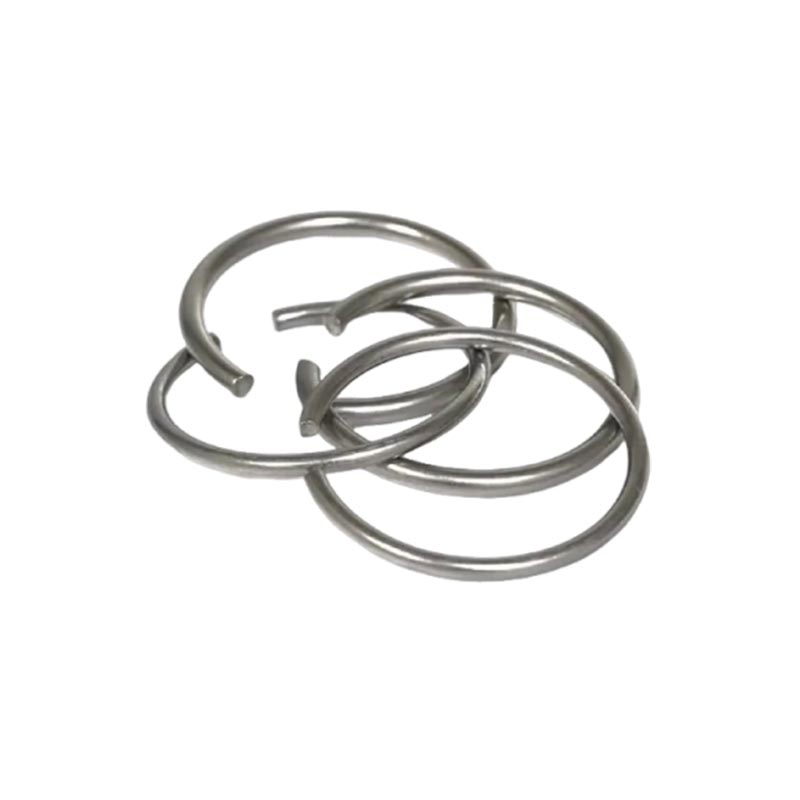

De ronde draad borgringen zijn meestal gemaakt van verenstaal of roestvrij staal. Je kunt ook oppervlakteafwerkingen zoals zwart oxide of fosfateren kiezen om ze wat roestbescherming te geven.

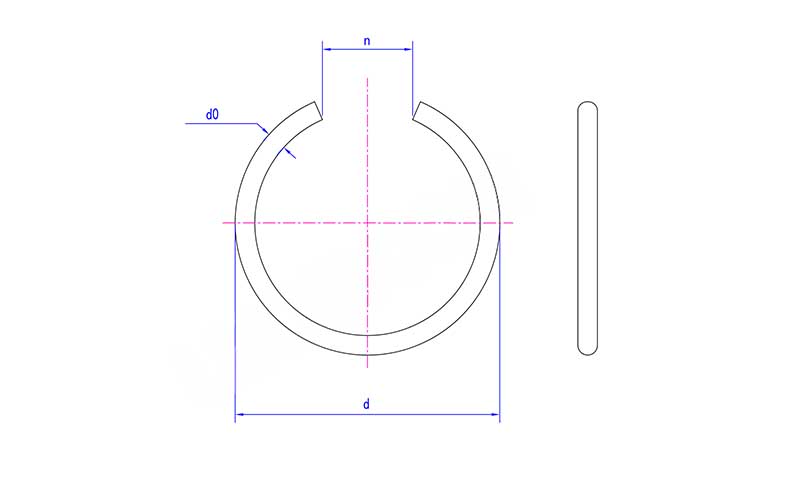

ma	Φ26	Φ28	Φ30	Φ32	Φ35	Φ38	Φ40	Φ42	Φ45	Φ48	Φ50
dmax	29.02	31.12	33.12	35.62	39	42	44	46	49	52.2	54.2
d min	28.5	30.5	32.5	35	38	41	43	45	48	51	53
d0	2	2	2	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
n	10	10	10	12	12	12	12	16	16	16	16
