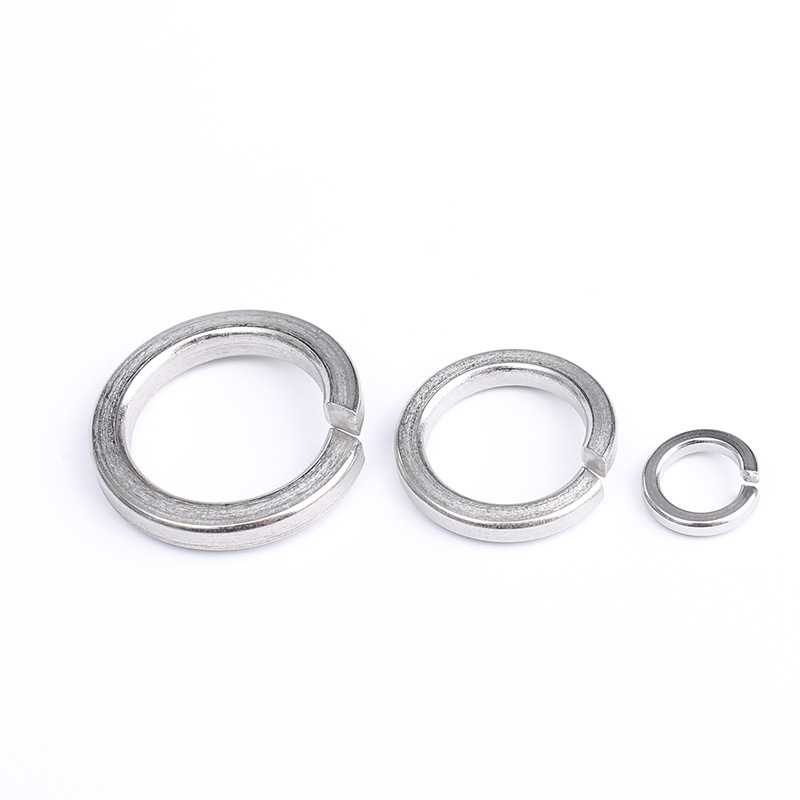

Kraagborgring

Vergeleken met andere soorten anti-loslatingsonderdelen heeft de door Xiaoguo® Factory geproduceerde kraagborgring een dunnere dikte. Wanneer ze worden gebruikt, besparen ze meer ruimte en nemen ze minder ruimte in beslag, waardoor ze geschikt zijn voor compacte constructies.

Stuur onderzoek

Productomschrijving

De reden waarom de kraagring ruimte kan besparen zonder het borgeffect op te offeren, ligt in de precieze scheiding tussen de dikte en het ontwerp van de buitendiameter en zijn functie: de buitendiameter is kleiner gemaakt om installatie in nauwe ruimtes te vergemakkelijken, terwijl de dikte dikker is gemaakt als fysieke compensatie voor het mogelijke verlies aan sluitkracht na het verkleinen van de buitendiameter.

De belangrijkste reden: een dunne buitendiameter betekent niet een volledig dunne vorm; het is eerder een configuratie met "dikke kern en dunne randen".

(1) Buitendiameter (OD): kleiner

Installeer hem veilig in de blinde gaten, aan de achterkant van de interne zeshoekige schroeven of in beperkte ruimtes omringd door andere componenten.

(2) Dikte: dikker

Compenseer het mogelijke verlies aan veerelasticiteit als gevolg van de verkleining van de buitendiameter van de kraagring, zorg ervoor dat deze het installatieoppervlak kan ondersteunen en garandeer dat de borgkracht niet wordt verminderd.

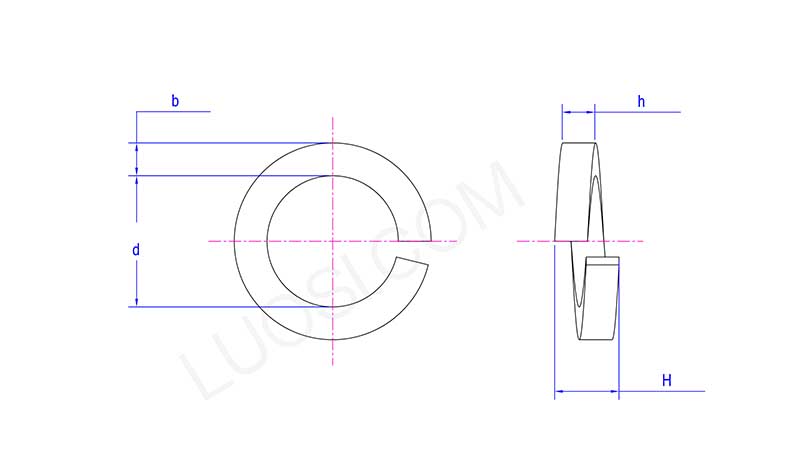

Collar Lock Washer

ma	φ18	φ20	φ22	φ2 4	φ27	φ30	φ33	φ36	φ39	φ42	φ45
d min	18.2	20.2	22.5	24.5	27.5	30.5	33.5	36.5	39.5	42.5	45.5
dmax	19.04	21.04	23.34	25.5	28.5	31.5	34.7	37.7	40.7	43.7	46.7
b min	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
maximaal	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
u min	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
maximaal	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
H min	9	10	11	12	13.6	15	17	18	20	21	22
H max	11.25	12.5	13.75	15	17	18.75	21.25	22.5	25	26.25	27.5

Typische toepassingsscenario's voor ruimtebesparing

De Collar Lock Washer-bevestiging wordt voornamelijk gebruikt in situaties waar een hoge sterkte anti-loslating vereist is in kleine ruimtes, vooral wanneer deze wordt gebruikt in combinatie met inbusbouten.

(1) Auto's en raceauto's

Gebruikt in zeer betrouwbare compacte ruimtes zoals motoren, ophangingen, aandrijflijnen, enz., terwijl gewichtsvermindering wordt bereikt en de veiligheid wordt gewaarborgd.

(2) Lucht- en ruimtevaart en militair

Gebruikt in vliegtuigmotoren, cockpits en andere gelegenheden waar gewicht en ruimte zeer beperkt zijn. De Collar Lock Washer wordt vaak gebruikt bij de assemblage van motoren, rompen en landingsgestellen om de betrouwbaarheid onder extreme omstandigheden te garanderen. Daarnaast wordt dit type wasmachine ook veelvuldig gebruikt in diverse bevestigingstoepassingen in militaire voertuigen, helikopters en straaljagers.

(3) Precisiemachines en industriële automatisering

Gebruikt in apparatuur met beperkte ruimte, zoals precisieverwerkingsapparatuur, industriële machines, robotverbindingen en geautomatiseerde assemblagelijnen. Omdat de buitendiameter kleiner is, past deze gemakkelijk op plaatsen waar de ruimte beperkt is en kan hij omgaan met de hoge uitlijningsnauwkeurigheid die precisiemontage vereist.

(4) Elektriciteit en elektronica

Gebruikt in elektronische apparaten, connectoren, panelen en soortgelijke plekken. Deze halsbandborgring zorgt voor een solide vergrendeling zonder dat u extra ringen nodig heeft – een compacte manier om alles strak te houden onder trillingen.

(5) Zware industrie en bouw

Bij zware machines, bouwmachines en constructiestaalwerk maakt het compacte formaat van deze wasmachine hem tot de beste keuze voor ingenieurs die betrouwbare trillingsbestendigheid en anti-loslating nodig hebben.

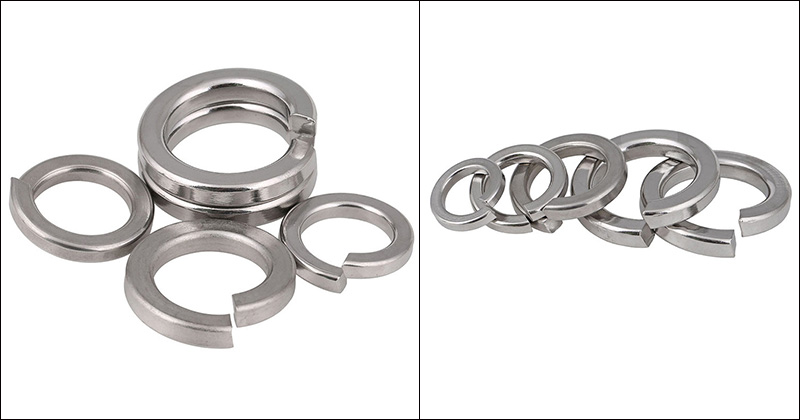

Collar Lock Washer
