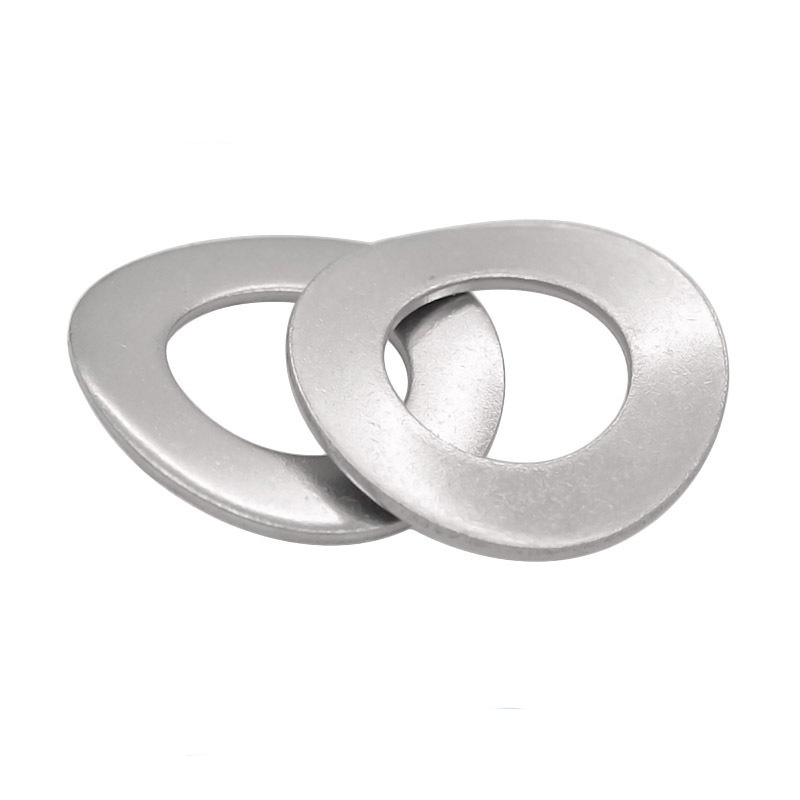

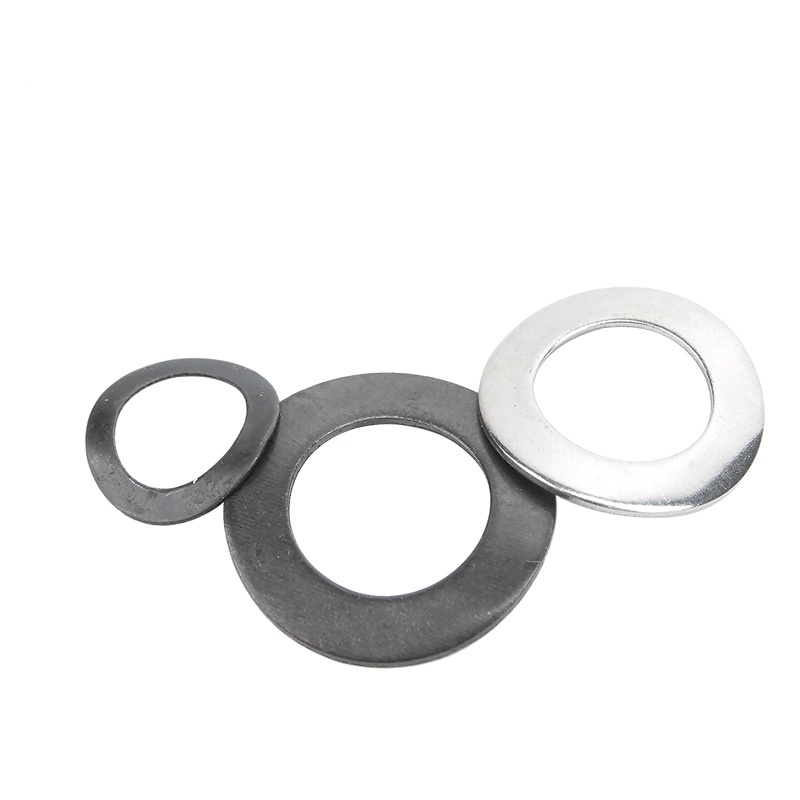

DIN137A Gebogen veerring

De DIN137A gebogen veerring geproduceerd door Xiaoguo® Factory heeft een uniek ontwerp. Dit ontwerp kan zorgen voor een stabiele axiale voorspankracht tussen componenten zoals lagers, axiale speling elimineren, voorkomen dat de ringen trillen en zo voorkomen dat het algehele gebruik wordt beïnvloed.

Stuur onderzoek

Productomschrijving

De DIN137A gebogen veerring is een elastische metalen pakking met een enkele of meervoudige boogvormige buigstructuur. Het genereert een elastische voorspankracht door zijn eigen boogvervorming en wordt onder de bouten en moeren gemonteerd. Het wordt gebruikt om de opening in de verbinding van bevestigingsmiddelen te elimineren, de voorspanningskracht te behouden, thermische uitzetting of slijtage te compenseren en gematigde trillingen te weerstaan.

Naam	DIN137A Gebogen veerring
Materiaal	Roestvrij staal/gelegeerd staal/koolstofstaal/messing/verenstaal
Normen	DIN137A
Draad	Metrisch/metrisch
Maten	M2-M12
Finish	Zink/zwart/natuurlijk/anders
Aanpasbaar	JA
Steekproef	JA

Structuur Inleiding

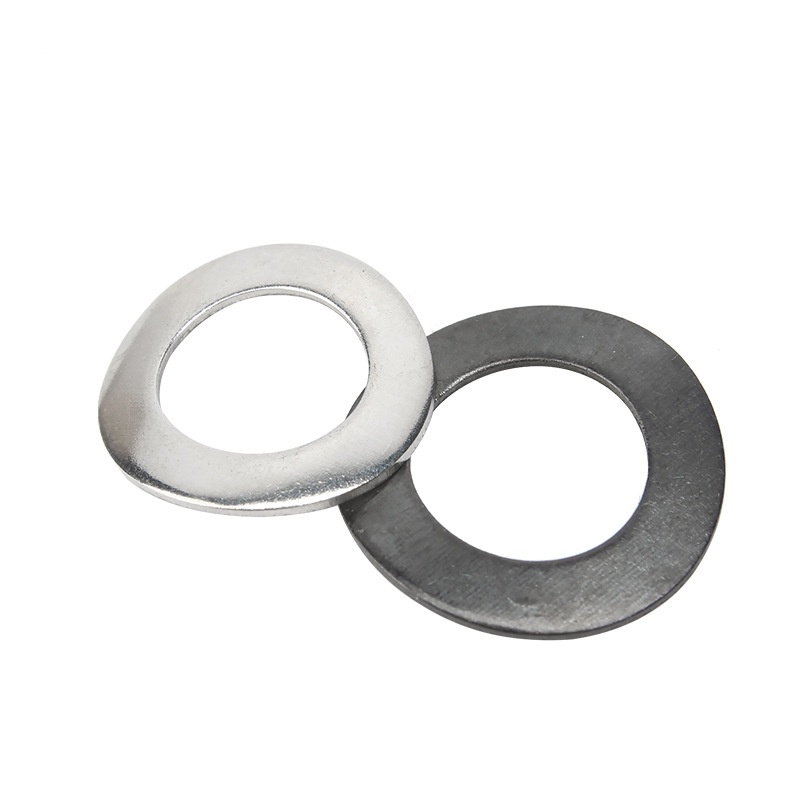

Hoe ziet de structuur van een DIN137A gebogen veerring eruit? Simpel gezegd is het een kleine metalen ring met een boogvorm.

【Algehele vorm】

De DIN137A gebogen veerring is geen gewone platte sluitring. Als je hem in je hand houdt, zul je zien dat hij vanzelf uitpuilt en niet plat blijft. Afhankelijk van de manier waarop het uitpuilt, zijn er hoofdzakelijk twee structuren:

(1) Boogvorm met enkele golf (zoals een kleine boogbrug)

De gehele ring heeft een enkele boogvorm, waarbij het midden hoger is en de zijkanten lager, wat lijkt op een miniboogbrug. In zijn vrije staat is de natuurlijke hoogte veel groter dan de dikte. Wanneer het wordt afgevlakt, genereert het een omgekeerde stuwkracht.

(2) Multi-wave (zoals golvende chips)

De wasmachine heeft twee of zelfs meer golven, waarbij de pieken en dalen elkaar afwisselen en rond de omtrek lopen. Wanneer deze structuur wordt gecomprimeerd, is de vervorming niet zo significant als die van een enkele golf, maar is de elasticiteit uniformer.

Deze twee soorten ringen zijn beide volledig ronde ringen, met een gat in het midden en geen inkepingen aan de randen. De dikte van het materiaal is overal hetzelfde.

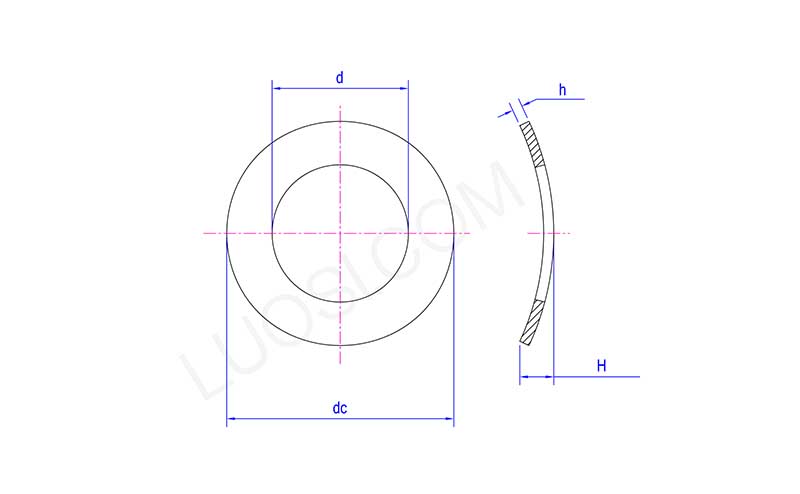

DIN137A Curved Spring Washer

ma	ɸ2	ɸ2,5	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ10
d min	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
dmax	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
gelijkstroom min	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
gelijkstroom max	4.5	5.5	6	8	10	11	15	18
H min	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
H max	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8

【Belangrijke structurele onderdelen】

(1) Boogvormige contour (kern)

De pakking is in vrije toestand niet vlak; in plaats daarvan presenteert het een enkel boogoppervlak (zoals een boogbrug) of meerdere rimpelingen (zoals golven) langs de cirkelvormige richting.

Deze gebogen/golfvorm is de bron van elasticiteit.

(2) Niet-snijdend gesloten lus

De DIN137A gebogen veerring is een complete ring zonder spiraalvormige insnijdingen.

（3）Uniforme diktesectie

De dikte van de pakking is gelijkmatig over de gehele omtrek, zonder enige geleidelijke verandering of plaatselijke verdunning.

(4) Verhouding tussen buitendiameter en binnendiameter

De verhouding tussen de buitendiameter en de binnendiameter beïnvloedt de stijfheid en het steunoppervlak van de ring.
