Hoge kraag borgring

De Xiaoguo® High Collar Lock Washer op voorraad is eenvoudig te installeren. Ze vereisen tijdens het gebruik geen extra speciaal gereedschap, hebben weinig operationele problemen, worden snel geaccepteerd door de werknemers en zijn ook handig voor onderhoud.

Stuur onderzoek

Productomschrijving

De hoge kraagborgringen hebben niet allemaal hetzelfde ontwerp. Ze worden meestal aangepast aan verschillende vereisten, en er zijn verschillende typen. Dit zijn de vijf veel voorkomende typen:

(1) Standaardtype met enkele ring (de meest voorkomende, DIN 127 / GB 93)

De traditionele open spiraalveerring, bestaande uit een metalen ring met een opening. Geschikt voor de meeste anti-loslatingstoepassingen met lage tot gemiddelde belasting, en het is ook de meest voorkomende en meest gebruikte hoge kraagborgring op de markt.

(2)Dubbele ring, zwaar uitgevoerd (DIN 128)

Het heeft twee ringen, één meer dan het standaardtype. Het heeft een grotere elasticiteit en een betere trillingsbestendigheid. Het wordt gebruikt in zware machines, voertuigchassis en gebieden met hoge trillingen.

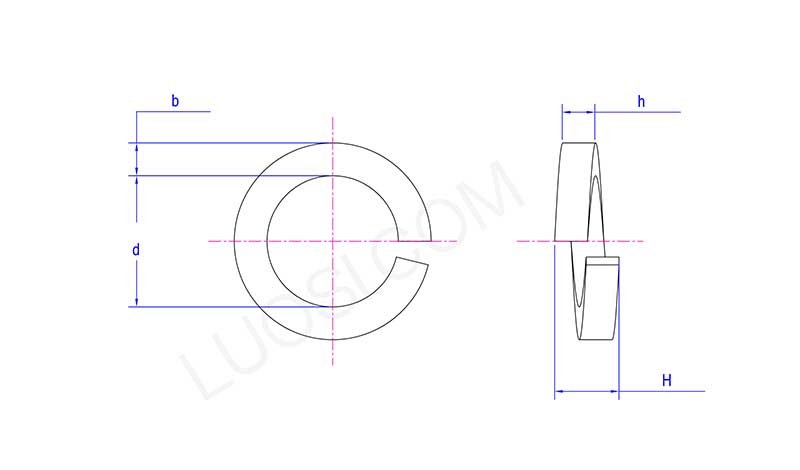

High Collar Lock Washer

ma	φ18	φ20	φ22	φ2 4	φ27	φ30	φ33	φ36	φ39	φ42	φ45
d min	18.2	20.2	22.5	24.5	27.5	30.5	33.5	36.5	39.5	42.5	45.5
dmax	19.04	21.04	23.34	25.5	28.5	31.5	34.7	37.7	40.7	43.7	46.7
b min	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
maximaal	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
u min	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
maximaal	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
H min	9	10	11	12	13.6	15	17	18	20	21	22
H max	11.25	12.5	13.75	15	17	18.75	21.25	22.5	25	26.25	27.5

(3) Golfvormige veerringen

Ze zijn niet spiraalvormig, maar hebben een golvende vorm met verschillende pieken en dalen. Ze worden gebruikt op plaatsen waar de ruimte uiterst beperkt is, maar toch elasticiteit vereist is, zoals het uitoefenen van voordruk op lagers.

(4) Schijfvormige veerring (Belleville-ring)

De vorm is conisch en lijkt op een klein gerecht. Het is bestand tegen extreem hoge druk en wordt gebruikt op plaatsen waar veercompensatie met hoge sterkte vereist is, zoals thermische uitzetting en krimp, slijtagecompensatie, enz.

(5) Getande borgring (binnentanden / buitentanden, DIN 6797 / DIN 6798)

Het heeft kartels rond de rand en bijt zich in het oppervlak van het werkstuk nadat het is vastgedraaid, waardoor uitstekende antislipprestaties worden geboden. Het wordt voornamelijk gebruikt op plaatsen waar elektrische geleiding vereist is (zoals aardingsdraden) of om het losraken van kleine schroeven te voorkomen.

Gemeenschappelijke materialen

De High Collar Lock Washer heeft een goede elasticiteit nodig en het vermogen om de elasticiteit te behouden. Daarom is de materiaalkeuze erg belangrijk. Hier zijn enkele veelvoorkomende soorten materialen:

Verenstaal (65Mn / 70 staal / 82B)

Een gangbaar materiaal met het hoogste orderpercentage, met een goede prijs-kwaliteitverhouding en uitstekende elasticiteit. 65Mn is het meest gebruikte materiaal voor borgringen met hoge kraag, met een hardheid die doorgaans varieert van 42 tot 50 HRC (ongeveer 420 tot 510 HV). Deze hardheid is voldoende om de elasticiteit te behouden, terwijl het onwaarschijnlijk is dat deze zal breken.

Roestvrij staal SUS304 / SUS316

Het 304 roestvrij staal wordt voornamelijk gebruikt in vochtige ruimtes, buiten of in ruimtes met schoonmaakvereisten (voedselapparatuur, medische apparatuur). Het 316 roestvrij staal is beter bestand tegen chloride-ioncorrosie en wordt gebruikt in de maritieme techniek en de chemische industrie.

Koolstofstaal (08F / 10# / 45#)

Gebruikt voor niet-kritieke onderdelen met lage belasting; de elastische oppervlaktebehandeling vereist galvanisatie ter voorkoming van roest.
