Splitring borgring

Wanneer veel klanten een Xiaoguo® gespleten ringborgring kopen, raden we meestal aan om ook platte ringen toe te voegen. Hierdoor wordt het oppervlak effectief vergroot en wordt voorkomen dat het werkstukoppervlak wordt beschadigd. Wij zorgen voor een professionele matchingoplossing.

Stuur onderzoek

Productomschrijving

In industriële zware machines zijn splitringborgringen een gebruikelijke manier om te voorkomen dat bouten losraken. Wanneer u de sluiting vastdraait, wordt de gespleten borgring platgedrukt. Het stuitert op natuurlijke wijze terug, waardoor een voortdurende uitwaartse kracht ontstaat. Tegelijkertijd snijden de scherpe randen het metalen oppervlak, waardoor wordt voorkomen dat de bout na verloop van tijd losraakt.

【1】Kernvoordeel

（1）Het houdt de bouten stevig op hun plaats met continu duwen en grip op het oppervlak.

（2）Eenvoudig te installeren en er is geen speciaal gereedschap vereist.

(3) Past op de meeste standaard bouten en moeren. Het is gemaakt volgens gangbare normen zoals DIN 127, waardoor voorraadbeheer eenvoudig is.

(4) Gesplitste ringborgringen hebben een hoge duurzaamheid. Ze worden met warmte behandeld om een hardheid van 370–470 HV te bereiken. Hierdoor zijn ze bestand tegen zware druk en frequente trillingen op zware machines, waardoor een lange levensduur wordt gegarandeerd.

(5) U kunt kiezen uit verschillende oppervlakteafwerkingen, zoals standaard verzinken of een zink-aluminium coating (Dacromet). Op die manier krijgt u het juiste niveau van roestbescherming, ongeacht de omstandigheden waarmee de wasmachine te maken krijgt.

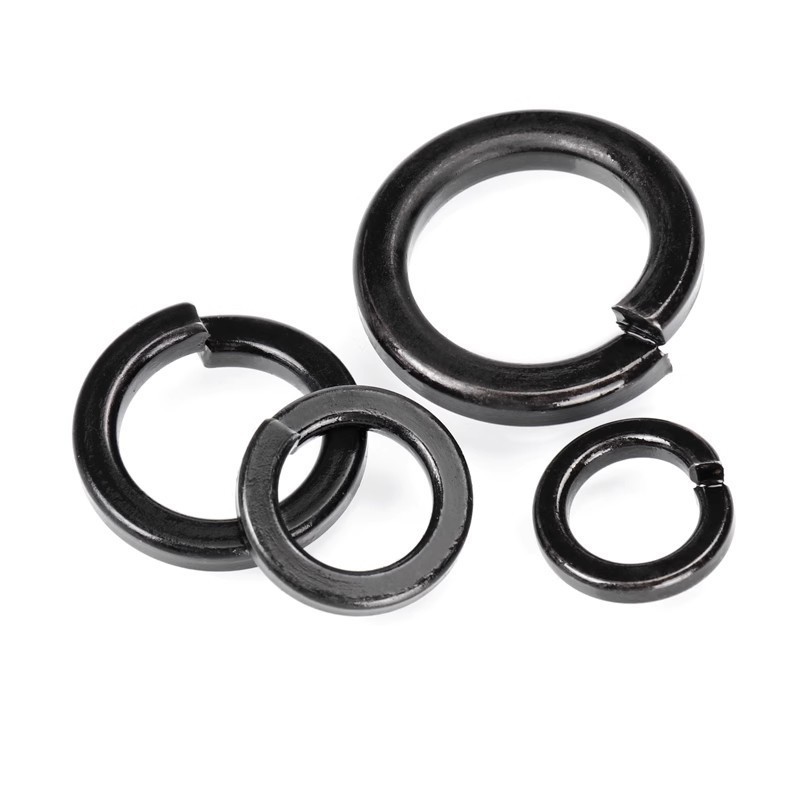

Split Ring Lock Washer

【2】Toepassingsvoorbeelden

(1) Shredders en brekers – In dit soort apparatuur worden de ringen gebruikt op belangrijke bouten om te voorkomen dat ze losraken als gevolg van onevenwichtig draaien en constante trillingen.

(2) Zware mobiele machines – Voor bouwmachines zoals graafmachines helpen deze splitringborgringen de dynamische belastingen te spreiden en de belangrijkste verbindingspunten strak te houden.

(3) Energie- en mijnbouwapparatuur – Deze wasmachines zijn geschikt voor windturbines, zonne-energieopstellingen en andere apparaten voor schone energie, evenals voor zware mijnbouwmachines. Ze zetten bouten stevig vast en blijven vergrendeld, zelfs bij frequente trillingen en hitte-uitzetting.

(4) Algemene machines – Op grote schaal toegepast op pompen, compressoren en gewone mechanische onderdelen. Ze kunnen omgaan met trillingen van apparatuur en externe krachtdruk tijdens het dagelijkse gebruik.

【3】Installatietips

Plaats bij het installeren de splitringborgring tussen de bout, schroef of moer en het onderdeel dat u vastzet. Zorg ervoor dat de scherpe rand precies tegen het metalen oppervlak zit. Draai hem vervolgens vast met het aanhaalmoment om een goede pasvorm te krijgen. Deze wasmachines zijn uitsluitend bedoeld voor eenmalig gebruik; gebruik ze niet opnieuw. Als u dat wel doet, neemt de klemkracht af, wat veiligheidsproblemen kan veroorzaken en de klemkracht minder effectief kan maken.

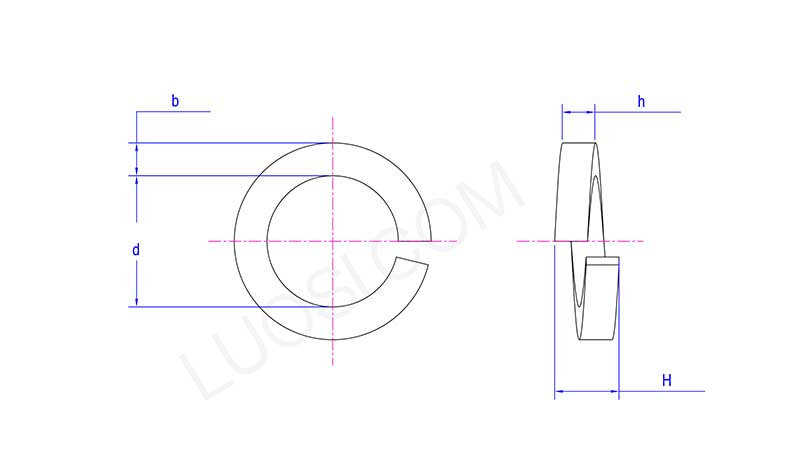

Split Ring Lock Washer

ma	φ18	φ20	φ22	φ2 4	φ27	φ30	φ33	φ36	φ39	φ42	φ45
d min	18.2	20.2	22.5	24.5	27.5	30.5	33.5	36.5	39.5	42.5	45.5
dmax	19.04	21.04	23.34	25.5	28.5	31.5	34.7	37.7	40.7	43.7	46.7
b min	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
maximaal	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
u min	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
maximaal	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
H min	9	10	11	12	13.6	15	17	18	20	21	22
H max	11.25	12.5	13.75	15	17	18.75	21.25	22.5	25	26.25	27.5
