Veersluitringen

De veersluitringen geproduceerd door de Xiaoguo®-fabriek hebben een natuurlijke elasticiteit. Nadat ze zijn vastgedraaid, oefenen ze voortdurend een omgekeerde elastische kracht uit op de bouten en moeren, waardoor effectief wordt voorkomen dat de bouten en moeren losraken.

Stuur onderzoek

Productomschrijving

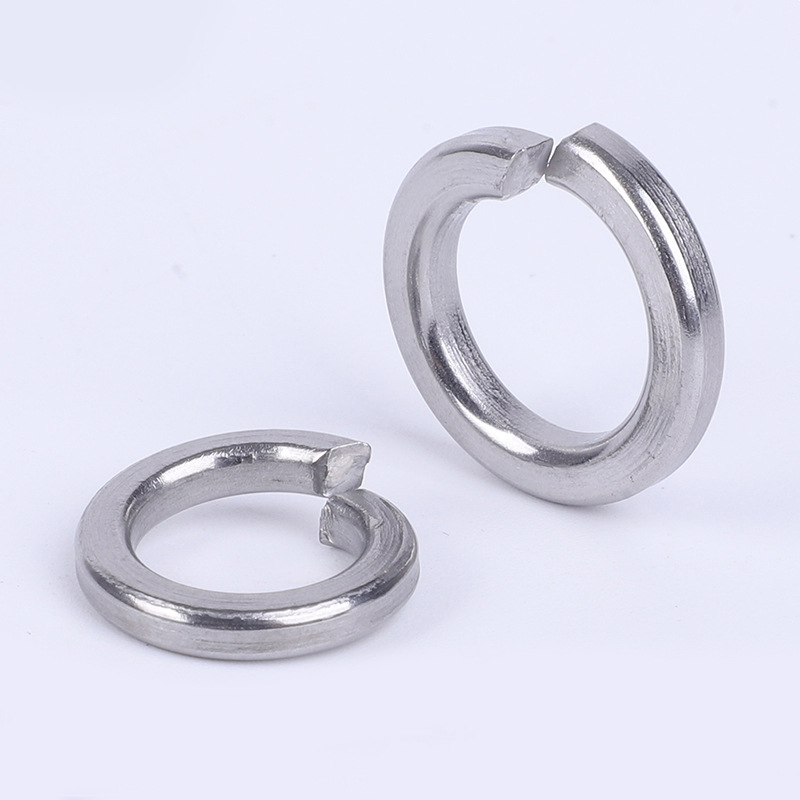

Spring Lock Washers, algemeen bekend als veerring, elastische ring of borgring, is een metalen pakking met een inkeping die iets uitsteekt. Het materiaal is meestal koolstofstaal en roestvrij staal. Het is speciaal ontworpen om te worden gecombineerd met boutkoppen en moeren. Door zijn eigen elasticiteit voorkomt het dat de bout losraakt als gevolg van de trillingen van de apparatuur.

Simpel gezegd zijn de veerringen een "weerstandskracht met elasticiteit" die tussen de schroef en het werkstuk wordt ingebracht. Het is relatief goedkoop, klein van formaat, neemt weinig ruimte in beslag, heeft een eenvoudige structuur en is eenvoudig te installeren. Het is een van de meest voorkomende anti-loslatingsonderdelen die worden gebruikt in de industriële productie, auto's, machines, elektrische apparaten en doe-het-zelf-montage.

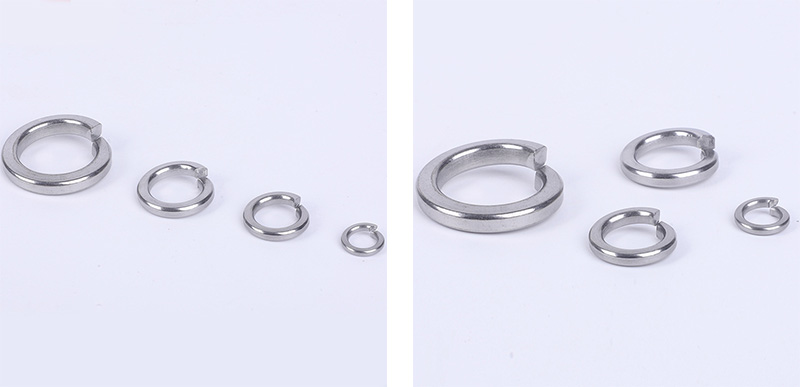

Spring Lock Washers

Hoe de werkzaamheden uitvoeren?

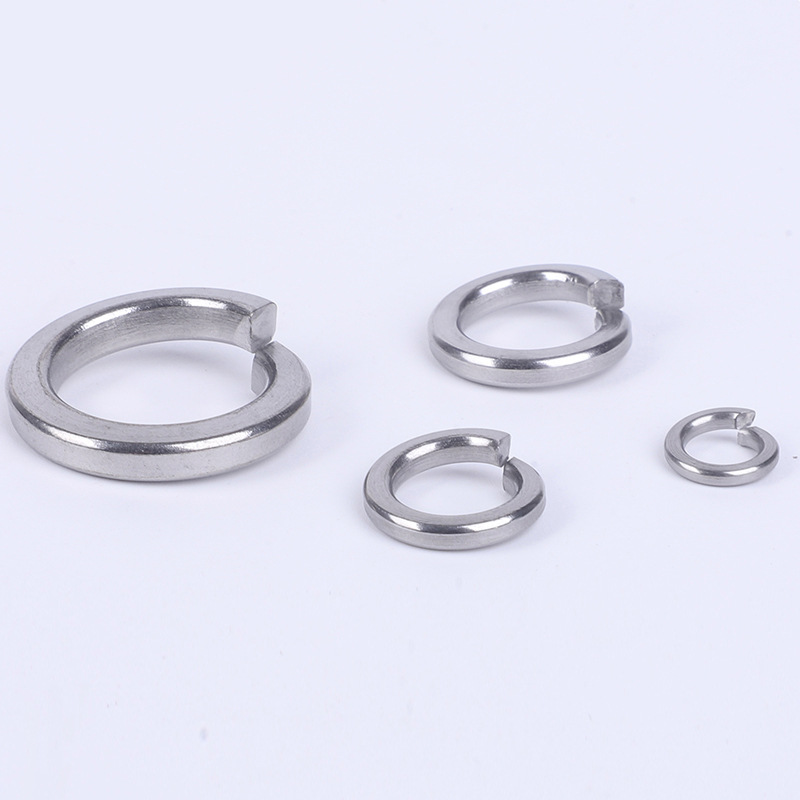

Als je de vorm van de veerringen ziet, wordt alles duidelijk: het is geen platte, ronde ring, maar een metalen ring die één keer is doorgesneden, waarbij de uitgesneden opening op en neer is verschoven. De dwarsdoorsnede is hellend en juist vanwege deze vorm heeft hij inherent elasticiteit.

Het proces van het werk is eigenlijk vrij eenvoudig:

(1) Installatie: Plaats de veersluitringen op de bout en plaats deze onder de boutkop of de moer.

(2) Vastdraaien: Wanneer de moer naar beneden wordt gedraaid, wordt de veerring naar beneden gedrukt. De veerring, die bij de snijrand op en neer werd verschoven, is afgevlakt, waardoor een kracht ontstaat die terugduwt.

（3）Anti-loslating: Nadat de veerring is platgedrukt, blijft deze proberen "terug te veren". De hierdoor gegenereerde elasticiteit in tegengestelde richting zal de wrijving op de gehele verbinding vergroten, waardoor het losraken als gevolg van trillingen wordt tegengegaan. Tegelijkertijd zullen de afgeplatte uiteinden van de veerring scherpe randen produceren die de boutkop en het oppervlak van het werkstuk zullen binnendringen, waardoor een fysiek "vergrendelend" effect ontstaat, waardoor verder wordt voorkomen dat de bout terugdraait.

De anti-losloopfunctie van de veerborgringen wordt bereikt door twee dingen: de ene is de wrijving veroorzaakt door de elasticiteit, en de andere is de bijtkracht die wordt gevormd wanneer de scherpe randen het oppervlak binnendringen.

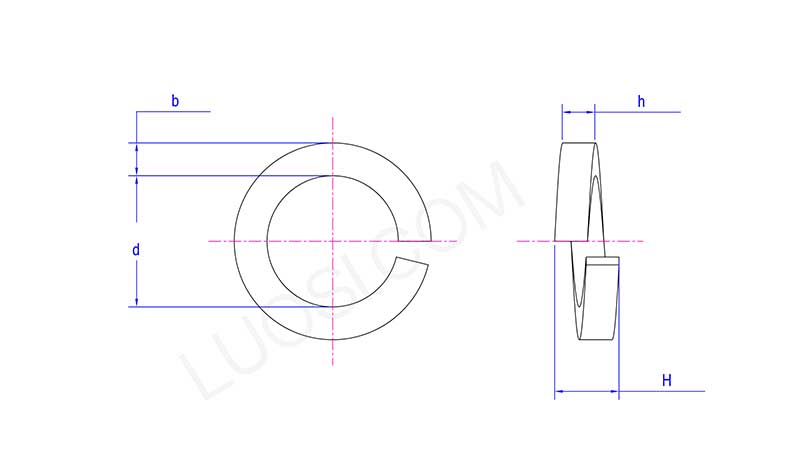

Spring Lock Washers

ma	φ18	φ20	φ22	φ2 4	φ27	φ30	φ33	φ36	φ39	φ42	φ45
d min	18.2	20.2	22.5	24.5	27.5	30.5	33.5	36.5	39.5	42.5	45.5
dmax	19.04	21.04	23.34	25.5	28.5	31.5	34.7	37.7	40.7	43.7	46.7
b min	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
maximaal	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
u min	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
maximaal	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
H min	9	10	11	12	13.6	15	17	18	20	21	22
H max	11.25	12.5	13.75	15	17	18.75	21.25	22.5	25	26.25	27.5
