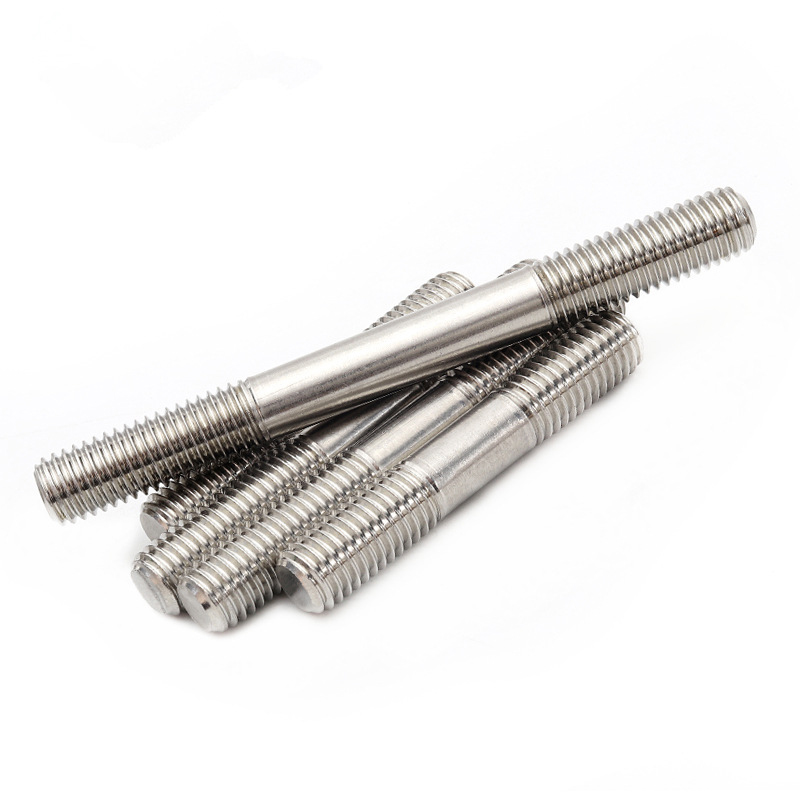

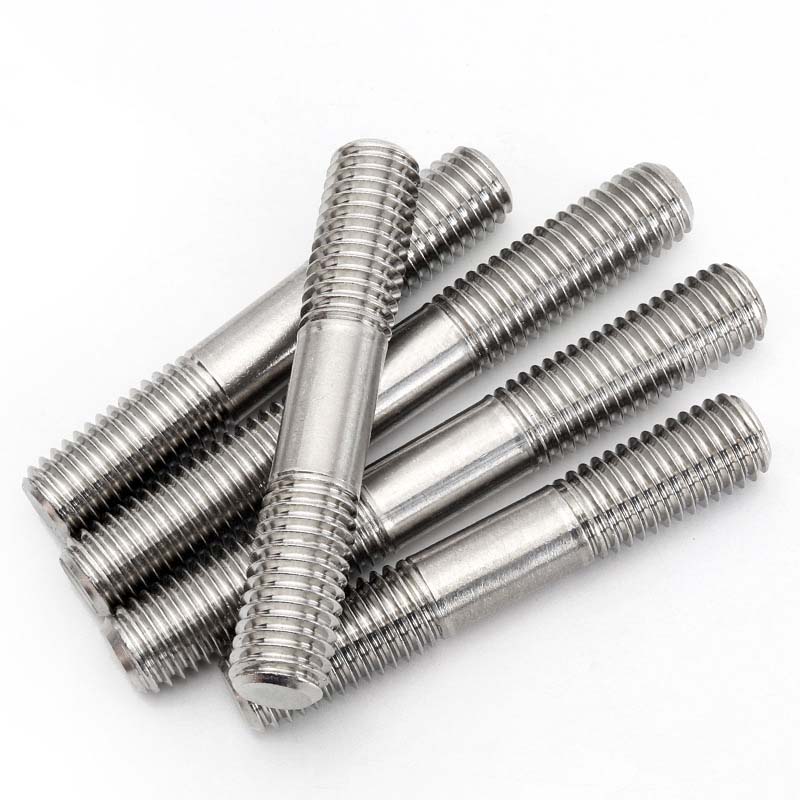

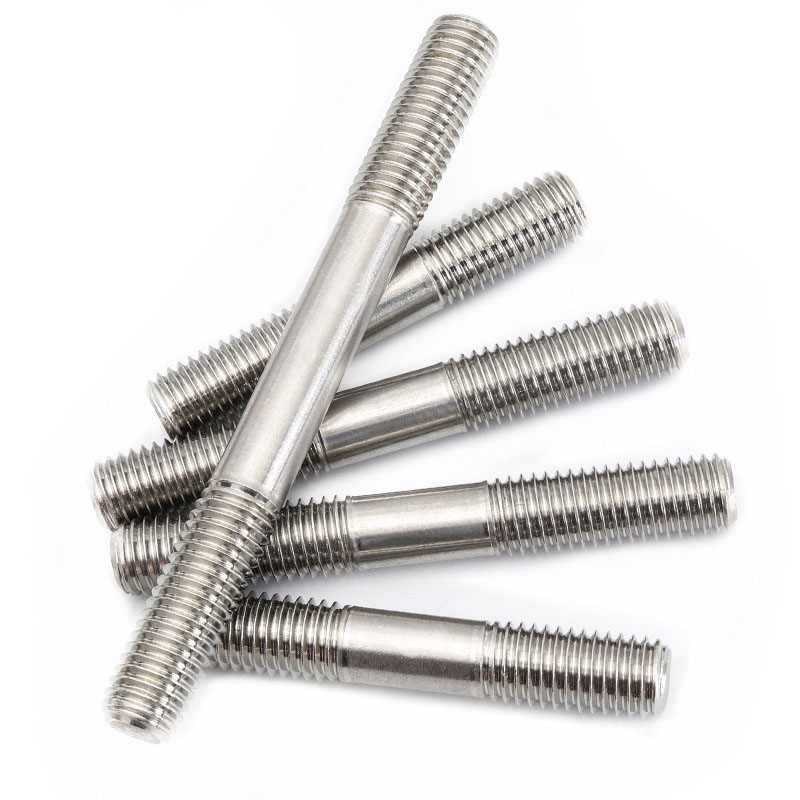

Type B dubbele eindbout

Type B dubbele eindnoppen hebben schroefdraad aan beide uiteinden en een gepolijste staaf in het midden. De diameter van de gepolijste staaf is ongeveer gelijk aan de spoeddiameter van de draad en heeft een goede flexibiliteit. De door de Xiaoguo®-leverancier geproduceerde noppen zijn duurzaam en voldoen aan de implementatienorm van GB/T 900-1988.

Stuur onderzoek

Productomschrijving

Type B dubbele eindbout is een metalen staaf met schroefdraad aan beide uiteinden. De lengtes van de draden aan beide uiteinden zijn verschillend, wat zich kan aanpassen aan verbindingsmaterialen met verschillende diktes. De diameter van het middelste gladde staafdeel is gelijk aan die van de draad, waardoor het zeer flexibel in gebruik is.

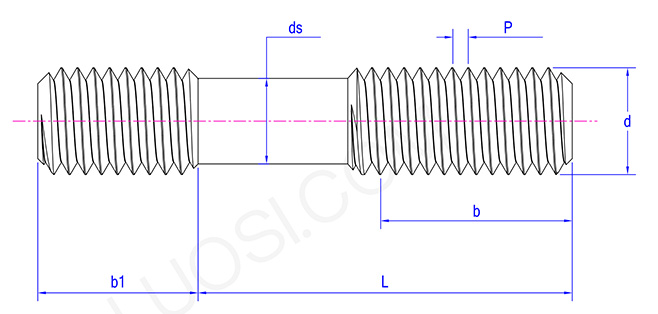

Type B Double End Stud

Toepassingen en parameters

Type B dubbele eindbouten worden gebruikt in de machinebouwindustrie. Gebruik deze bij het monteren van de werktuigmachine om de werktafel en het bed te bevestigen. Schroef het korte uiteinde in het gat met schroefdraad van het bed en nadat het lange uiteinde door de werktafel is gegaan, draait u het vast met een moer. Het is bestand tegen trillingen tijdens de verwerking.

Bij het repareren van de motor worden type B tapeinden gebruikt om het einddeksel te vervangen. Het korte uiteinde is bevestigd aan het motorhuis en het lange uiteinde is verbonden met het einddeksel om ervoor te zorgen dat het einddeksel niet losraakt wanneer de motor draait en om de interne onderdelen te beschermen. Ze zijn bestand tegen trillingen en gewicht tijdens de werking van de apparatuur, voorkomen dat de apparatuur verschuift en zorgen voor productieveiligheid.

Deze B-dubbele eindnoppen losten het uitlijningsprobleem op. Schroef eerst de tapeinden volledig in één onderdeel, pas vervolgens de positie aan en draai ten slotte de moer aan het vrije uiteinde vast. Dit is van cruciaal belang voor het nivelleren van de mechanische basis op ongelijke vulplaten. Ze kunnen de belasting gelijkmatig verdelen. De uniforme ingrijping van de draden aan beide uiteinden kan ongelijkmatige spanning in het ondersteuningssysteem of de brugverbindingen voorkomen.

Productparameters

ma	M2	M2,5	M3	M4	M5	M6	M8	M10	M12	M14	M16
P	0.4	0.45	0.5	0.7	0.8	1	1.25	1.5	1.75	2	2
b1 min	3.4	4.4	5.4	7.25	9.25	11.1	15.1	18.95	22.95	26.95	31.75
b1 maximaal	4.06	5.06	6.60	8.75	10.75	12.90	16.90	21.05	25.05	29.05	33.25
ds	2	2	3	4	4	5	7	9	11	13	15

Voordelen

De dubbele eindnoppen type B onderscheiden zich door hun sterke aanpassingsvermogen. Omdat de lengtes van de schroefdraad aan beide uiteinden verschillend zijn, kan aan de ene kant een dikker basisdeel ingeschroefd worden en aan de andere kant een dunner deel met een moer vastgezet worden, zonder dat er extra ringen nodig zijn. Bij het bevestigen van de basis van de apparatuur wordt bijvoorbeeld het korte uiteinde in de betonnen fundering geschroefd en gaat het lange uiteinde door de achterafdekking en wordt vastgezet met een moer. De bediening is eenvoudig.
