Anker U-bout

De Chinese leverancier Xiaoguo®-anker-U-bout is verkrijgbaar in een breed scala aan specificaties, die alles bestrijken van DN10 (2 mm) tot DN600 (24 inch), en voldoen aan alle eisen op ware grootte. Of het nu gaat om kleine waterleidingen en elektrische bedrading of om grote industriële leidingen, u kunt kiezen voor een kosteneffectieve U-ankerbout.

Stuur onderzoek

Productomschrijving

Productdefinitie en kernfunctie

anker-U-bout, ook bekend als grondanker-U-bout of vooraf geïnstalleerde U-bout, is een type verankeringsbevestiging in de vorm van de letter "U". Het heeft lange draden aan beide uiteinden en wordt meestal vooraf geïnstalleerd in de betonnen fundering of door de basis van de staalconstructie geleid. Het wordt gecombineerd met ringen en moeren om apparatuur, kolommen, pijpsteunen, enz. stevig te bevestigen op de fundering van beton- of staalconstructies.

Kernfunctie

Het is een belangrijk ankercomponent dat wordt gebruikt in sectoren als de bouw, bruggen, energie en petrochemie voor het tot stand brengen van stevige verbindingen tussen apparatuur en de fundering. De belangrijkste functie is het veilig overbrengen van de belastingen (spanning, druk, schuifkracht, buigmoment) van de bovenconstructie naar de betonnen fundering of de grond. In tegenstelling tot gewone expansiebouten wordt dit product voorbegraven geïnstalleerd. Het wordt in de bekisting geplaatst voordat het beton wordt gestort en vormt een onomkeerbaar permanent anker nadat het beton is uitgehard.

Anchor U Bolt

Gemeenschappelijke materialen

Hieronder vindt u de lijst met veelgebruikte materialen voor de U-ankerbout die we voor u hebben samengevat, zodat u er gemakkelijk doorheen kunt bladeren.

Materiaal soort	Cijfer	Prestatieniveau haalbaar	Kernfuncties	Toepasselijke scenario's
Koolstofstaal	Q235 / A36	Graad 4.8	Relatief zuinig en veelzijdig, eenvoudig te verwerken	Algemene constructie, fundering van licht materieel, bevestiging van reling
Koolstofstaal	45# / 1045	Graad 8,8	Matige sterkte, goede uitgebreide prestaties	Funderingen van industriële apparatuur, elektriciteitstorens, pijpsteunen
Gelegeerd staal	40Cr / 5140	10,9 cijfer	Hoge sterkte, weerstand tegen vermoeidheid	Zwaar materieel, dynamische belastingfundering, windenergietoren
Gelegeerd staal	35CrMo / 4135	10,9/12,9 cijfer	Bestand tegen lage temperaturen, antiroest	Petrochemische industrie, fundering van hogedrukvaten, koude gebieden
Roestvrij staal	304/A2	A2-70	Algemene corrosieweerstand	Voor voedselfabrieken, waterbehandeling, algemene buitentoepassingen
Roestvrij staal	316/A4	A4-70 / A4-80	Uitstekende weerstand tegen zeewater en chemicaliën	Voor offshore-platforms, kustenergiecentrales, chemische fabrieken, zwembadapparatuur
Thermisch verzinkt koolstofstaal	Q235 / 45# + HDG	4,8/8,8 cijfer	Langdurige roestpreventie voor buiten	bruggen, snelwegvangrails, communicatietorens, fotovoltaïsche steunen

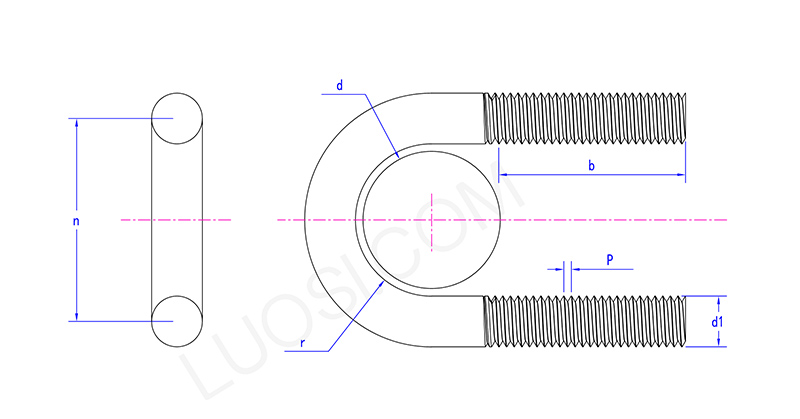

Anchor U Bolt

ma	Φ60	Φ76	Φ83	Φ89	Φ102	Φ108	Φ114	Φ133	Φ140	Φ159	Φ165
d1	M12	M12	M12	M12	M16	M16	M16	M16	M16	M16	M16
n	76	92	98	104	122	128	134	154	160	180	186
P	1.75	1.75	1.75	1.75	2	2	2	2	2	2	2
r	32	40	43	46	53	56	59	69	72	82	85

Producttype

Afhankelijk van de installatiemethode en vorm is de U-ankerbout hoofdzakelijk onderverdeeld in de volgende typen:

Gewoon ingebedde U-bout: Direct ingebed in het beton, waarbij het uiteinde met schroefdraad boven het basisoppervlak uitsteekt. Het wordt gebruikt voor het bevestigen van stalen kolommen en apparatuurbasissen. Het is de meest voorkomende vorm.

U-beugel met haakuiteinden: De draadeinden zijn extra 90° of 180° gebogen.

U-bout met platte bodem: De onderkant van het U-vormige deel is recht, niet boogvormig. Het wordt gebruikt om componenten met een vierkante doorsnede te bevestigen of voor installaties die in nauw contact moeten staan met de onderkant van de staalplaat.

Doorgaande bout Type U-bout: Deze U-vormige bout gaat door de gereserveerde gaten in de basis van de stalen structuur, waarbij beide uiteinden zichtbaar zijn. Het wordt gecombineerd met bovenste en onderste moeren om klemming te bereiken, en wordt vaak gebruikt voor afneembare verbindingen of scenario's waarbij hoogteaanpassing vereist is.

Ongelijke poot-U-bout: poten van verschillende lengtes. Gebruikt voor installatie op hellende funderingsoppervlakken of in speciale constructies die asymmetrische bevestiging vereisen.
