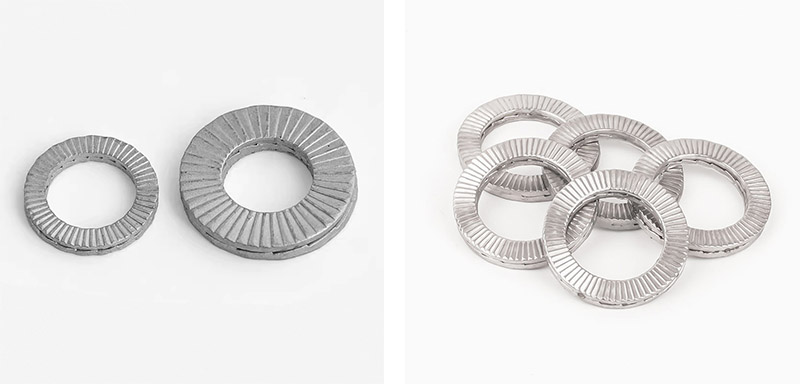

Dubbel opvouwbare zelfsluitende ringen

De dubbelgevouwen zelfborgende ringen geproduceerd door de Xiaoguo®-fabriek zijn uiterst eenvoudig te installeren en te gebruiken. Ze kunnen voor veel klanten veel tijd en kosten besparen en onderhoud en vervanging ter plaatse vergemakkelijken.

Stuur onderzoek

Productomschrijving

Wanneer u de dubbelgevouwen zelfborgende sluitringen gebruikt, zorg er dan voor dat u de prestaties van 100% volledig benut. De volgende punten vragen extra aandacht.

（1）Verboden gemengd gebruik strikt

De dubbelgevouwen zelfborgende ringen moeten afzonderlijk worden gebruikt en mogen niet worden gemengd met platte ringen of veerringen, enz. Als u ze met elkaar mengt, kunnen de buitenste tanden van de ring niet ingrijpen, wat resulteert in het falen van het vergrendelingsmechanisme.

(2) De hardheid van het aangesloten oppervlak

De hardheid van het aangesloten oppervlak moet lager zijn dan die van de Double Fold Self Locking Washers. Anders kunnen de radiale tanden aan de buitenzijde van de pakking niet "aangrijpen" en kunnen ze niet de wrijvingskracht leveren die nodig is voor fixatie, wat resulteert in het falen van de anti-loslating.

(3)Het gebruik van smeermiddelen

De vergrendelingsfunctie van de dubbelgevouwen zelfborgende ringen is niet afhankelijk van wrijving, dus het gebruik van smeermiddelen heeft geen invloed op de anti-loslatingsprestaties.

(4) Een momentsleutel is de aanbevolen keuze.

Hoewel de installatie kan worden uitgevoerd met behulp van standaard gereedschap, wordt het ten zeerste aanbevolen om voor elke installatie een gekalibreerde momentsleutel te gebruiken, om een nauwkeurige voorspankracht te garanderen en om te strak aandraaien of onvoldoende koppel te voorkomen, wat tot defecten zou kunnen leiden.

Materiaalintroductie

De productiematerialen van dubbelgevouwen zelfborgende ringen zijn divers. De materiaalkeuze hangt vooral af van de specifieke toepassingsomgeving en prestatie-eisen.

(1) Koolstofstaal

Het is sterk en gaat lang mee, goed voor zwaar industrieel gebruik. Werkt met bouten van klasse 8.8 tot 12.9 met hoge sterkte.

Temperatuurbereik: -50°C tot +200°C.

Voor oppervlaktebehandeling: u moet wat coating toevoegen om roest te helpen voorkomen. Opties zijn onder meer coatings op zinkbasis zoals Dacromet, regulier verzinken (gele, witte of blauwe afwerking), zwarte oxide of thermisch verzinken.

(2) Roestvrij staal

Uitstekende corrosieweerstand, geschikt voor corrosieve omgevingen zoals de maritieme, chemische, voedingsmiddelen- en medische industrie.

Bedrijfstemperatuur: -160°C tot +500°C (zeer stabiel bij hoge temperaturen).

Standaard/kwaliteit: EN 1.4404 (AISI 316L), AISI 304.

Meestal wordt een passivatiebehandeling uitgevoerd om het corrosiewerende vermogen verder te vergroten.

(3) Fosforbrons

Uitstekende geleidbaarheid en slijtvastheid. Geschikt voor elektrische toepassingen die geleiding vereisen of om binding te voorkomen.

(4) Titanium

Het is sterk en licht.

Het wordt voornamelijk gebruikt in de lucht- en ruimtevaart en in medische apparatuur, omdat deze industrieën materialen nodig hebben die licht van gewicht zijn en qua samenstelling schoon.

(5) Messing

Het heeft een lage wrijving en ziet er ook nog eens degelijk uit.

Het werkt dus goed als het je uitmaakt hoe het onderdeel eruit ziet.

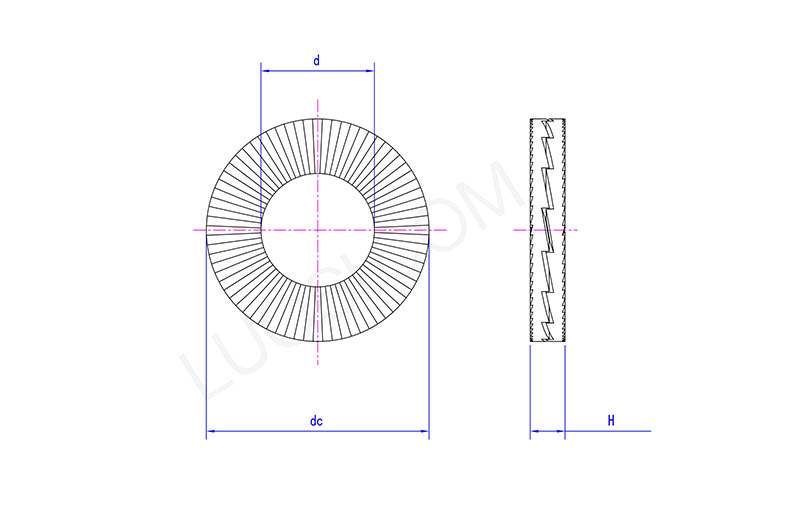

Double Fold Self Locking Washers

ma	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
dmax	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
d min	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
gelijkstroom max	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
de min	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
H max	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H min	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3
