Dubbele vouwwigborgring

De Double Fold Wedge Lock Washer, geproduceerd door de Xiaoguo®-fabriek, heeft een dubbellaagse structuur en een ontwerp met dubbele vergrendeling. Vergeleken met traditionele conventionele anti-loslating bevestigingsmiddelen zijn hun prestaties veel beter.

Stuur onderzoek

Productomschrijving

De Double Fold Wedge Lock Washer is een geavanceerde en hoogwaardige anti-losraaksluiting. Het maakt gebruik van een unieke wigvergrendelingstechnologie in plaats van de traditionele methode die afhankelijk is van wrijving. Het heeft een dubbellaagse gevouwen wigstructuur, met gekartelde oppervlakken aan beide zijden. In feite bestaat het uit een paar (twee stukken) exact identieke ringen. De unieke structuur van elke ring is de sleutel tot het bereiken van zijn uitstekende anti-loslatingsprestaties.

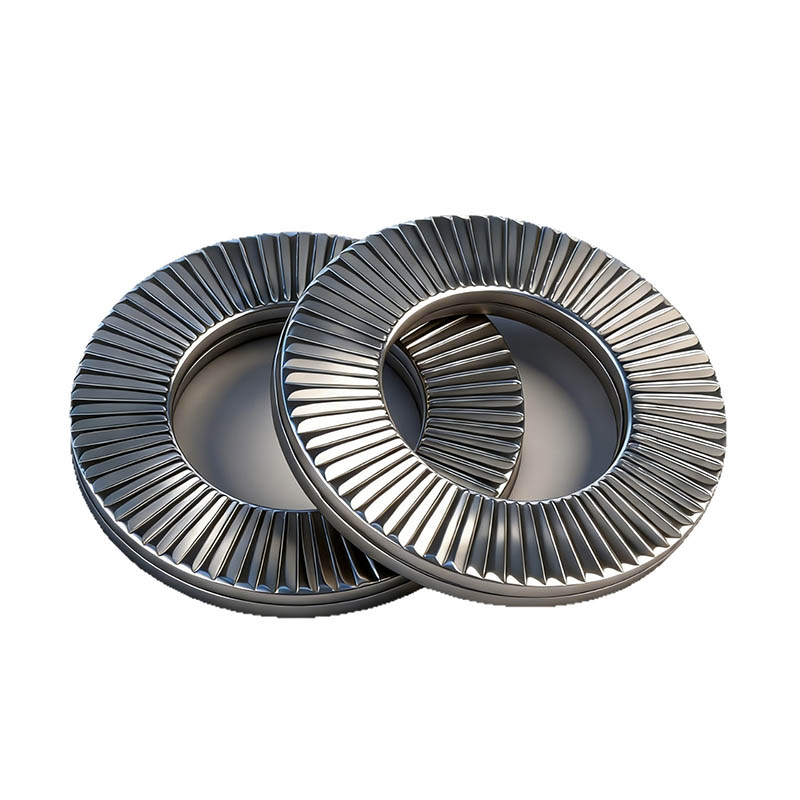

Double Fold Wedge Lock Washer

Structurele kenmerken

Het structurele kernkenmerk van de Double Fold Wedge Lock Washer ligt in het ontwerp van twee pakkingen, waarbij de binnen- en buitenoppervlakken respectievelijk de functies van vergrendeling en fixatie vervullen.

(1) Gekoppelde sluitring

Twee identieke pakkingen worden gecombineerd tot een set. Dit ontwerp breekt met de traditionele vorm uit één stuk. De twee pakkingen worden tijdens de productie voorgemonteerd om een sluitsysteem te vormen. Dit symmetrische ontwerp kan worden hergebruikt en beschadigt de pakkingen niet wanneer deze worden gedemonteerd.

(2) Radiaal verhoogd oppervlak

Deze verhoogde patronen zijn de zijde van de dubbelgevouwen wigborgring die in direct contact komt met de kop van de moer, bout of het oppervlak van het aangesloten onderdeel. Het oppervlak is voorzien van fijne radiaal verhoogde patronen/tandjes. Ze dienen voornamelijk om de Double Fold Wedge Lock Washer op dit oppervlak te bevestigen, hem op zijn plaats te "vergrendelen" en te voorkomen dat deze ertussen glijdt.

（3）Driehoekig tandoppervlak

Dit is het pasvlak aan de andere kant van de pakking. Het binnenoppervlak bestaat uit wigvormige tandoppervlakken die gelijkmatig over de omtrek zijn verdeeld, die op een nok lijken en ook wel "wigvormige tanden" of "hellende tandoppervlakken" worden genoemd.

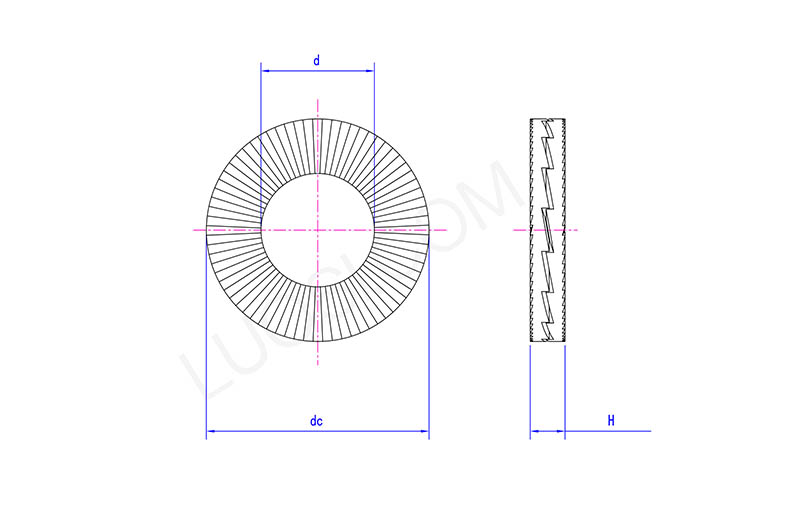

Double Fold Wedge Lock Washer

ma	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
dmax	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
d min	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
gelijkstroom max	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
de min	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
H max	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H min	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3

Veelgestelde vragen

（1）Is het herbruikbaar?

Ja, het kan meerdere keren worden hergebruikt. De vergrendelingsprestaties zullen niet gemakkelijk afnemen na herhaalde demontage en montage.

(2) Welke materialen levert u?

We hebben versies van verenstaal, koolstofstaal en roestvrij staal. Oppervlaktebehandelingen omvatten verzinken, thermisch verzinkt en zwart oxide.

（3）Wat is het voordeel vergeleken met gewone borgringen?

Veel betere trillingsweerstand, sterker vergrendelingseffect, niet gemakkelijk te vermoeien en te vervormen, meer geschikt voor zware belasting en hoge trillingssituaties.
