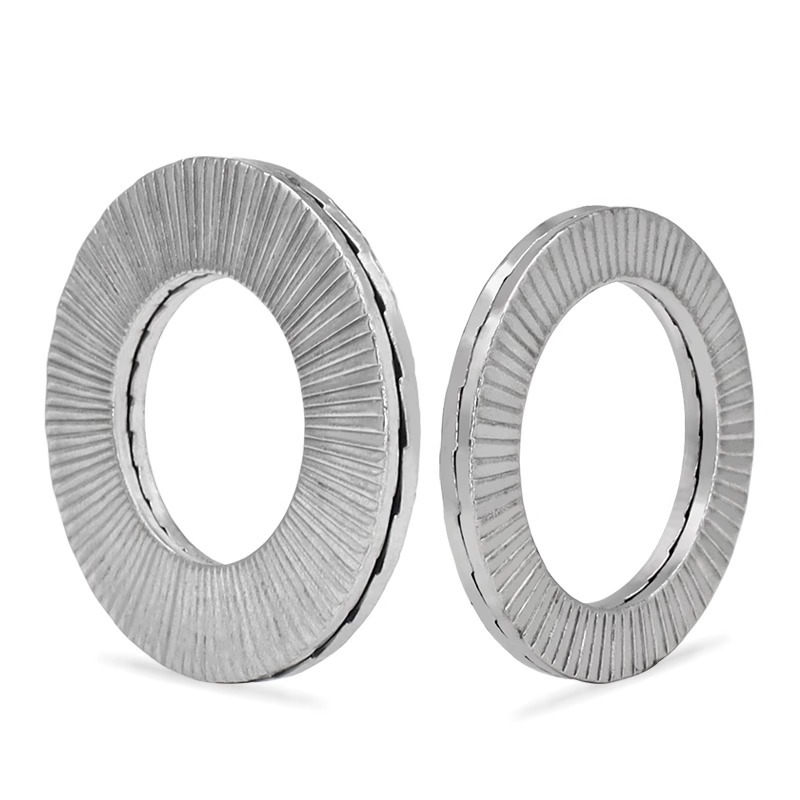

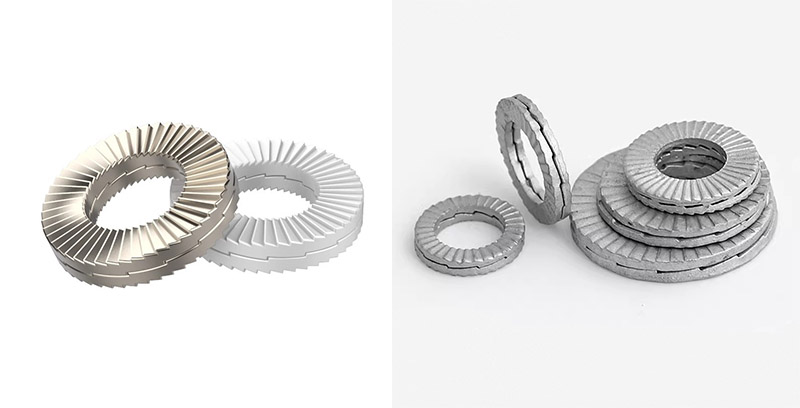

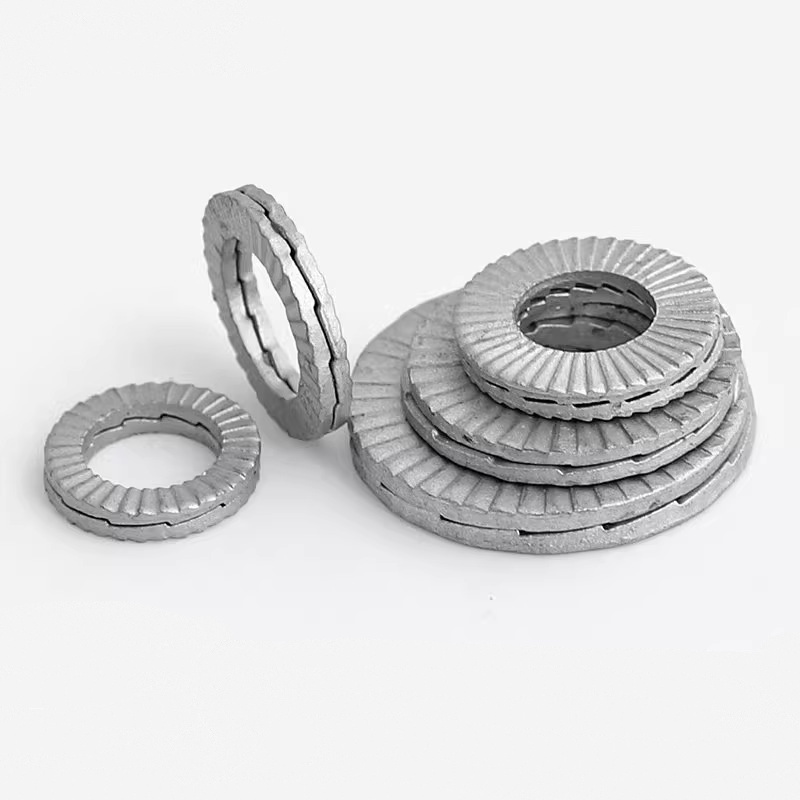

Twee opvouwbare zelfsluitende grote ringen

Het installeren van de tweevoudige zelfborgende grote sluitringen is vrij eenvoudig. Zorg ervoor dat het grote getande oppervlak goed is uitgelijnd en in de juiste positie is geplaatst, en draai vervolgens de bout of moer vast met het standaardkoppel om het proces te voltooien. De installatie ervan vereist geen complexe technieken of dure hulpmiddelen, maar er zijn wel een aantal belangrijke punten die in acht moeten worden genomen om 100% prestatie te bereiken.

(1)Voorbereiding vóór installatie

Werkstuk reinigen: Zorg ervoor dat de contactoppervlakken van bouten, moeren, tweevoudige zelfborgende grote ringen en de aangesloten onderdelen schoon, vlak en vrij van olievlekken, roest of bramen zijn.

Aantal te controleren ringen: Bij gebruik moeten ze in paren worden gebruikt (twee stuks vormen één set).

Controleer het type installatieoppervlak: of het een doorgangs- of blindgatconfiguratie is en bepaal het aantal ringen.

（2）Plaats de wasmachine

Verwijder de paar ringen en zorg ervoor dat de "grote getande oppervlakken (wigvormig oppervlak)" naar elkaar toe wijzen. Splits ze niet en installeer ze niet in de verkeerde volgorde.

(3) Onderscheid maken tussen doorlopende gaten en blinde gaten

Blind gat/boutverbinding: Er zijn slechts een paar tweevoudige zelfborgende grote ringen nodig, geplaatst tussen de boutkop en het aangesloten onderdeel. Aan de andere kant wordt de moer vastgedraaid.

Doorlopende gaten / bout-moer montage: Bij gebruik zijn twee paar tweevoudige zelfborgende grote ringen vereist. Eén paar wordt onder de boutkop geplaatst en het andere paar onder de moer.

（4）Zorg voor goed contact

Zorg ervoor dat de radiale tandoppervlakken aan de buitenkant van de ring in contact komen met de ene kant van de boutkop (of moer) en de andere kant in contact is met het oppervlak van het aangesloten onderdeel.

(5) Draai vast

Gebruik een momentsleutel en draai de bevestigingen vast volgens de bijbehorende aanhaalmomenten.

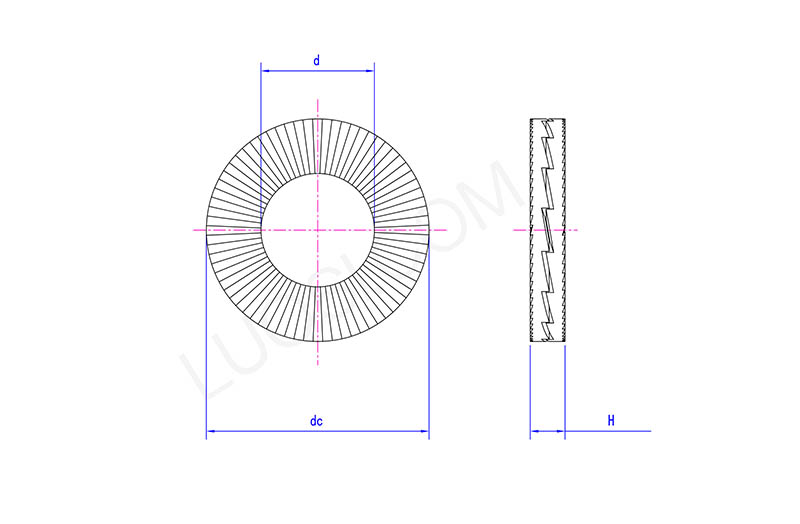

ma	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
dmax	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
d min	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
gelijkstroom max	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
de min	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
H max	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H min	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3

Kan het hergebruikt worden?

De tweevoudige zelfborgende grote sluitringen kunnen doorgaans worden hergebruikt. Nadat ze uit de apparatuur zijn verwijderd, moeten beide delen van de pakking grondig worden geïnspecteerd.

Voorwaarden voor het toestaan ​​van hergebruik: Indien het grote tandoppervlak aan de binnenring en de radiale tanden aan de buitenzijde geen overmatige slijtage, geen zichtbare vervorming, geen scheuren of beschadigingen vertonen, kunnen deze worden gereinigd en opnieuw worden gemonteerd.

De situatie die vervanging vereist: Als bij inspectie duidelijke slijtage of schade aan het licht komt, moet onmiddellijk een nieuwe set ringen worden vervangen om onvoldoende borgkracht te voorkomen.
